DX 6

Original-Bedienungsanleitung

Angaben zur Dokumentation

Zu dieser Dokumentation

  • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
  • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
  • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.

Zeichenerklärung

Warnhinweise

Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden verwendet:
GEFAHR
GEFAHR !
  • Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
WARNUNG
WARNUNG !
  • Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann.
VORSICHT
VORSICHT !
  • Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschäden führen kann.

Symbole in der Bedienungsanleitung

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:
Image alternative Bedienungsanleitung beachten
Image alternative Anwendungshinweise und andere nützliche Informationen
Image alternative Umgang mit wiederverwertbaren Materialien
Image alternative Elektrogeräte und Akkus nicht in den Hausmüll werfen

Symbole in Abbildungen

Folgende Symbole werden in Abbildungen verwendet:
Image alternative Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Image alternative Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeitsschritten im Text abweichen.
Image alternative Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Nummern der Legende im Abschnitt Produktübersicht .
Image alternative Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

Produktabhängige Symbole

Symbole

Folgende Symbole werden zusätzlich verwendet:
Image alternative Wenn auf dem Produkt vorhanden, wurde das Produkt von dieser Zertifizierungsstelle für den US-amerikanischen und kanadischen Markt nach den geltenden Normen zertifiziert.

Gebotszeichen

Folgende Gebotszeichen werden am Produkt verwendet:
Image alternative Achtung! Hinweise beachten.
Image alternative Kopfschutz benutzen
Image alternative Augenschutz benutzen
Image alternative Gehörschutz benutzen

Displayanzeigen

Folgende Displayanzeigen können angezeigt werden:
Image alternative Dieses Symbol zeigt den Ladestand der Batterie an. Wenn die Batterie leer ist, erscheint das Wartungssymbol.
Image alternative Das Wartungssymbol zeigt an, dass eine Wartung fällig ist. Es erscheint nach 5 Jahren, 30000 Setzungen oder wenn die Batterie leer ist. Unsere Empfehlung: Wenden Sie sich an ihren Hilti Service.
Image alternative Der Setzzähler zeigt an, wann der nächste Geräteservice fällig ist. Ein Abschnitt steht dabei für 500 Setzungen. Insgesamt gibt es 5 Abschnitte, die für 2500 Setzungen stehen.
Image alternative Dieses Symbol zeigt an, ob Bluetooth eingeschaltet ist. Wenn das Symbol nicht im Display angezeigt wird, ist Bluetooth ausgeschaltet.

Konformitätserklärung

Image alternative
Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden Gesetzgebung und den geltenden Normen übereinstimmt.
Die Technischen Dokumentationen sind hier hinterlegt:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Produktinformationen

Image alternative Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.
Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.
  • Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei Anfragen an unsere Vertretung oder Servicestelle.
    Produktangaben
    Setzgerät
    DX 6
    Generation
    01
    Serien-Nr.

Sicherheit

Sicherheitshinweise für pulverbetriebene Direktmontagegeräte

  • Nehmen Sie keine Manipulationen bzw. Veränderungen am Setzgerät vor.
  • Verwenden Sie immer aufeinander abgestimmte Setzgeräte, Ausrüstungsteile (Standplatten, Bolzenführungen, Magazine, Kolben und Zubehör) und Verbrauchsmittel (Befestigungselemente und Kartuschen).
  • Überprüfen Sie Setzgerät und Zubehör auf eventuelle Beschädigungen.
  • Bewegliche Teile müssen einwandfrei funktionieren und dürfen nicht klemmen. Beachten Sie die Hinweise zu Reinigen und Ölen in dieser Bedienungsanleitung.
  • Alle Teile müssen richtig montiert sein um den einwandfreien Betrieb des Setzgeräts zu gewährleisten. Beschädigte Teile müssen sachgemäß durch den Hilti Service repariert oder ausgetauscht werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.
  • Verwenden Sie nur Hilti DX-Kartuschen oder andere geeignete Kartuschen, die den Mindestsicherheitsanforderungen entsprechen.
  • Verwenden Sie das Setzgerät nur für die in der bestimmungsgemäßen Verwendung definierten Anwendungen.
  • Setzen Sie keine Befestigungselemente in ungeeignetes Untergrundmaterial, z. B. in zu dünnes, zu hartes oder zu sprödes Material. Das Setzen in diese Materialien kann Befestigungselementbruch, Absplittern oder Durchsetzen verursachen. Beispiele für ungeeignete Materialien sind:
  • Schweißnähte in Stahl, Gusseisen, Glas, Marmor, Kunststoff, Bronze, Messing, Kupfer, Isolationsmaterial, Hohlziegel, Keramikziegel, dünne Bleche (< 4 mm) und Gasbeton.
  • Beachten Sie das Hilti 'Handbuch der Befestigungstechnik' oder den entsprechenden lokalen Hilti 'Technischen Leitfaden der Befestigungstechnik'. Beachten Sie zusätzlich immer die Bedienungsanleitung des zu setzenden Befestigungselements.
Anforderungen vor Gebrauch
  • Sie dürfen dieses Setzgerät nur bedienen oder warten, wenn Sie dazu befugt sind und über die möglichen Gefahren unterrichtet wurden.
  • Tragen Sie während der Benutzung Ihre persönliche Schutzausrüstung.
  • Tragen Sie eine geeignete Schutzbrille und einen Schutzhelm.
  • Tragen Sie Schutzhandschuhe. Das Setzgerät kann kann durch den Betrieb heiß werden.
  • Tragen Sie einen Gehörschutz. Die Zündung einer Treibladung kann das Gehör schädigen.
  • Tragen Sie rutschfestes Schuhwerk.
Sicherheit am Arbeitsplatz
  • Halten Sie Ihren Arbeitsplatz in Ordnung. Halten Sie das Arbeitsumfeld frei von Gegenständen, an denen Sie sich verletzen könnten. Unordnung im Arbeitsbereich kann zu Unfällen führen.
  • Sorgen Sie für gute Beleuchtung des Arbeitsbereiches und sorgen Sie in geschlossenen Räumen zusätzlich für ausreichende Belüftung.
Sicherheit von Personen
  • Pressen Sie das Setzgerät niemals gegen Ihre Hand oder einen anderen Körperteil! Richten Sie das Setzgerät niemals auf andere Personen!
  • Pressen Sie das Setzgerät nicht mit der Hand an Magazin oder Bolzenführung, Kolben oder Kolbenführung oder einem aufgesteckten Befestigungselement zusammen. Durch Zusammenpressen des Setzgeräts von Hand kann das Setzgerät einsatzbereit gemacht werden, auch wenn keine Bolzenführung montiert ist. Dadurch entsteht die Gefahr schwerer Verletzungen für Sie und Andere.
  • Alle in der Nähe befindlichen Personen müssen Gehörschutz, Augenschutz und Schutzhelm tragen.
  • Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Direktmontagegerät. Benutzen Sie das Setzgerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Beenden Sie die Arbeit bei Schmerzen oder Unwohlsein. Ein Moment der Unachtsamkeit beim Gebrauch des Setzgeräts kann zu ernsthaften Verletzungen führen.
  • Vermeiden Sie eine ungünstige Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
  • Halten Sie bei der Betätigung des Setzgeräts die Arme gebeugt und nicht gestreckt.
  • Halten Sie beim Arbeiten andere Personen, insbesondere Kinder, vom Wirkungsbereich fern.
Sorgfältiger Umgang und Gebrauch von Direktmontagegeräten
  • Benutzen Sie das Setzgerät nur bestimmungsgemäß und in einwandfreiem Zustand und nicht für solche Zwecke, für die es nicht vorgesehen ist.
  • Benutzen Sie das Setzgerät nicht an Orten, an denen Brand- und Explosionsgefahr besteht.
  • Vergewissern Sie sich vor dem Setzen von Befestigungselementen, dass sich niemand in Setzrichtung hinter dem Bauteil befindet, in das die Befestigungselemente gesetzt werden. Gefahr durch durchschlagende Befestigungselemente!
  • Achten Sie darauf, dass die Mündung des Setzgeräts niemals gegen Sie oder andere Personen gerichtet ist.
  • Halten Sie das Setzgerät nur an den vorgesehenen Griffflächen.
  • Halten Sie Griffflächen trocken, sauber und frei von Öl und Fett.
  • Betätigen Sie den Abzug nur, wenn das Setzgerät vollständig und senkrecht auf dem Untergrund angepresst ist.
  • Prüfen Sie vor der Arbeit die gewählte Energieeinstellung.
  • Setzen Sie Befestigungselemente zur Probe auf dem Untergrund.
  • Setzen Sie das Setzgerät immer auf glatte, ebene und freie Oberflächen an, die vom Untergrund vollständig getragen werden.
  • Halten Sie das Setzgerät beim Setzen immer rechtwinklig zum Untergrund. Dadurch verringern Sie das Risiko des Ablenkens eines Befestigungselement vom Untergrundmaterial.
  • Setzen Sie keine Befestigungselemente in bestehende Löcher, außer wenn es von Hilti empfohlen wird (z. B. DX-Kwik).
  • Setzen Sie keine bereits verwendeten Befestigungselemente - Verletzungsgefahr! Verwenden Sie ein neues Befestigungselement.
  • Ein nicht tief genug eingetriebenes Befestigungselement darf nicht nachgesetzt werden! Das Befestigungselement könnte brechen.
  • Halten Sie die erforderlichen Randabstände und die Abstände zwischen Befestigungselementen ein (siehe Kapitel Mindestabstände).
  • Lassen Sie ein geladenes Setzgerät nie unbeaufsichtigt.
  • Entladen Sie das Setzgerät (Kartusche und Befestigungselemente) immer vor Reinigungs-, Service- und Unterhaltsarbeiten, bei Wechsel der Bolzenführung, bei Arbeitsunterbrechung sowie für die Lagerung.
  • Transportieren und lagern Sie das Setzgerät im dafür vorgesehenen Hilti Koffer.
  • Bewahren Sie nicht in Gebrauch stehende Setzgeräte entladen an einem trockenen, sicheren und für Kinder unzugänglichen Ort auf.
  • Prüfen Sie den Untergrund vor dem Setzen auf elektrische Leitungen, Wasserleitungen und Gasleitungen.
  • Für detaillierte Informationen, fordern Sie das Hilti 'Handbuch der Befestigungstechnik' oder den entsprechenden lokalen Hilti 'Technischen Leitfaden der Befestigungstechnik' von Ihrem Hilti  Store an.
Thermische Sicherheitsmaßnahmen
  • Überschreiten Sie nicht die im Kapitel Technische Daten empfohlene maximale Setzfrequenz.
  • Sollte das Setzgerät überhitzt sein oder der Kartuschenstreifen deformieren oder schmelzen, entfernen Sie den Kartuschenstreifen und lassen Sie das Setzgerät abkühlen.
  • Demontieren Sie das Setzgerät nicht, wenn es heiß ist. Lassen Sie das Setzgerät abkühlen.
Explosionsgefahr bei Kartuschen
  • Verwenden Sie nur Kartuschen, die für das Setzgerät geeignet beziehungsweise zugelassen sind.
  • Entfernen Sie den Kartuschenstreifen, wenn Sie eine Pause machen, die Arbeit beendet haben oder das Setzgerät transportieren.
  • Versuchen Sie nicht, Befestigungselemente und/oder Kartuschen mit Gewalt aus dem Magazinstreifen oder dem Setzgerät zu entfernen.
  • Lagern Sie ungebrauchte Kartuschen entsprechend den Lagerungsvorschriften für Kartuschen für pulverbetriebene Setzgeräte (z. B. trocken, Temperatur zwischen 5 °C und 25 °C) und an einem abgesicherten Ort.
  • Lassen Sie ungebrauchte oder teilweise gebrauchte Kartuschenstreifen nicht herumliegen. Sammeln Sie die gebrauchten Kartuschenstreifen ein und lagern Sie die Kartuschenstreifen an einem geeigneten Ort.
  • Beachten Sie alle Hinweise zu Sicherheit, Handhabung, Lagerung im Sicherheitsdatenblatt der Kartuschen.

Beschreibung

Produktübersicht (Setzgerät)

Image alternative
  1. Einstellring Setzenergie
  2. Führungshülse
  3. Abgas-Kolbenrückführung
  4. Kolben
  5. Kolbenringe
  6. Entriegelungstaste «Einstellring Setzenergie»
  7. Gehäuse
  8. Kartuschenschacht (Auswurf)
  9. Bedientaste am Display
  10. Kartuschenschacht (Einschub)
  11. Abzug
  12. Lüftungsschlitze
  13. Montageschnittstelle für Zubehör
  14. Griffflächen

Produktübersicht (Bolzenführungen)

Image alternative
  1. Entriegelungstaste (Bolzenführung)
  2. Puffer
  3. Magazinverschluss
  4. Entriegelungstaste (Magazinverschluss)
  5. Nageldetektion mit Nachladeindikator (Rot)
  6. Austauschbares Rohr für Bolzenführung

Bedienelemente am Setzgerät

Folgende Bedienelemente befinden sich am Setzgerät:
Image alternative Entriegelungstaste «Einstellring Setzenergie»
Die Taste entriegelt den «Einstellring Setzenergie» oder wird zum Demontieren der Abgas-Kolbenrückführung benutzt.
Image alternative
Image alternative
Entriegelungstaste Bolzenführung (A)
Die Taste entriegelt die Bolzenführung (Einzelsetzgerät und Magazin) zum Wechseln der Bolzenführung oder Reinigen des Setzgeräts.
Entriegelungstaste Magazinverschluss (B)
Die Taste entriegelt den Magazinverschluss zum Einschieben der Befestigungselemente.

Bestimmungsgemäße Verwendung

Das beschriebene Produkt ist ein Bolzensetzgerät zum Setzen von gehärteten Nägeln, Bolzen und Befestigungselementen in Beton, Stahl und Kalksandstein.

Das Produkt darf nur in Verbindung mit der zum Setzgerät passenden Ausrüstung verwendet werden. Bolzenführungen, Kolben und Befestigungselemente müssen aufeinander abgestimmt sein.
Das Produkt darf nur mit Ersatzteilen und Zubehör von Hilti sowie mit Kartuschen und Befestigungselementen von Hilti oder anderen geeigneten Kartuschen und Befestigungselementen verwendet werden.

Bluetooth ®

Die Bluetooth ® -Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Hilti Aktiengesellschaft erfolgt unter Lizenz.
Bluetooth ist eine drahtlose Datenübertragung, über die zwei Bluetooth-fähige Produkte über eine kurze Distanz miteinander kommunizieren können.
Dieses Produkt ist mit einem Bluetooth Low Energy Modul ausgestattet. Das Modul ermöglicht die Kommunikation und den Datentransfer mit Mobiltelefonen und Hilti Gateways. Das Modul wird zur Statusüberprüfung des Produkts und der Übertragung von Einstellungen und Daten verwendet und kann Datenmerkmale wie Standort des empfangenden Endgeräts, die Laufzeit, die Gesamtzahl der Anwendungen, die Anzahl der Anwendungen während des Intervalls und den Zeitstempel der Übertragung senden.
Informationen zu angebotenen -Funktionen erhalten Sie in der entsprechenden Hilti Applikation (App).

Datenübertragung über Bluetooth

Das Datenübertragungsintervall kann variieren, abhängig von der verfügbaren Energiequelle des Produkts. Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z. B. Wände, Regale, Koffer etc.) kann die Bluetooth-Reichweite deutlich geringer sein. Je nach Umgebung können mehrere Sendeintervalle benötigt werden, ehe das Produkt erkannt wird.
Sollte das Produkt nicht erkannt werden, überprüfen Sie folgendes:
Ist die Entfernung zum mobilen Endgerät zu groß?
→ Verringern Sie den Abstand zwischen mobilen Endgerät und Produkt.

Installation und Einrichtung der App

Um die Connectivity-Funktionen verwenden zu können, müssen Sie zuerst die entsprechende Hilti App installieren.
(1.) Laden Sie sich die App über einen entsprechenden App-Store (Apple App Store, Google Play Store) herunter.
Ein Benutzerkonto bei dem entsprechenden App-Store wird vorausgesetzt.
(2.) Wenn Sie die App das erste Mal starten, loggen Sie sich mit Ihrem Account ein oder registrieren Sie sich.
(3.) Das Display Ihres mobilen Endgeräts zeigt alle weiteren Schritte zur Verbindung des Produktes mit dem mobilen Endgerät.
Beachten Sie zusätzlich alle Bedienhinweise der App. Dadurch erhalten Sie einen besseren Überblick über den Verbindungsvorgang und die Funktionen.

Informationen zur App

Um mehr Informationen über die App zu erhalten, die App herunterzuladen und zu starten, scannen Sie den QR-Code im Koffer.

Anforderungen an Kartuschen

WARNUNG
Verletzungsgefahr durch unerwartete Explosion! Bei Kartuschen, die die Mindestsicherheitsanforderungen nicht erfüllen, können sich Ablagerungen aus unverbranntem Pulver bilden. Eine plötzliche Explosion und schwere Verletzungen des Anwenders und Personen in dessen Umgebung können daraus resultieren.
  • Verwenden Sie ausschließlich Kartuschen, die den Mindestsicherheitsanforderungen Ihrer örtlichen gesetzlichen Regelungen entsprechen!
  • Halten Sie die Wartungsintervalle ein und lassen Sie das Setzgerät regelmäßig durch den Hilti-Service reinigen!
Verwenden Sie nur die in dieser Tabelle aufgelisteten Hilti DX-Kartuschen oder andere geeignete Kartuschen, die den Mindestsicherheitsanforderungen entsprechen:
  • Für EU- und EFTA-Länder gilt, dass die Kartuschen CE-konform sein müssen und die CE-Kennzeichnung tragen müssen.
  • Für das Vereinigte Königreich gilt, dass die Kartuschen UKCA-konform sein müssen und die UKCA-Kennzeichnung tragen müssen.
  • Für die USA gilt, dass die Kartuschen den Bestimmungen der ANSI A10.3-2020 entsprechen müssen.
  • Für die außereuropäischen C.I.P.-Staaten gilt, dass die Kartuschen eine C.I.P.-Zulassung für das verwendete DX-Setzgerät haben müssen.
  • Für die restlichen Länder gilt, dass die Kartuschen den Rückstandstest nach EN 16264 bestanden haben und eine entsprechende Deklarierung des Herstellers aufweisen müssen.
Kartuschen
Bestell-Bezeichnung
Farbe
Stärke
DX 6 Kartusche
titan-grau
stark
DX 6 Kartusche
schwarz
extra stark

Mindestabstände und Randabstände

Bei der Befestigung müssen Sie Mindestabstände einhalten. Diese können produktspezifisch voneinander abweichen.
Beachten Sie die Anwendungshinweise in der Bedienungsanleitung des verwendeten Setzelements, im Hilti Handbuch der Befestigungstechnik oder im entsprechenden lokalen Hilti 'Technischen Leitfaden der Befestigungstechnik'.
Befestigung auf Beton oder Stahl
Beschreibung
Beton
Stahl
minimaler Kantenabstand von der Untergrundkante zum Befestigungselement
≥ 70 mm
≥ 15 mm
minimaler Achsenabstand zwischen Befestigungselementen
≥ 80 mm
≥ 20 mm
minimale Untergrunddicke
≥ 100 mm
Beachten Sie die Hinweise in der Bedienungsanleitung des Befestigungselements!

Informationen zu den Anwendungsgebieten

Um mehr Informationen über die Anwendungsgebiete zu erhalten, beachten Sie die Hilti Produktseite.

Technische Daten


DX 6-F8
DX 6-F10
DX 6-MX
Gewicht
3,37 kg
3,38 kg
3,63 kg
Länge (Setzgerät)
475 mm
475 mm
485 mm
Länge (Befestigungselement)
13 mm … 72 mm
13 mm … 72 mm
13 mm … 72 mm
Empfohlene maximale Setzfrequenz
700 Setzungen/h
700 Setzungen/h
700 Setzungen/h
Erforderliche Anpresskraft
174 N … 200 N
174 N … 200 N
174 N … 200 N
Anpressweg
19 mm
19 mm
19 mm
Umgebungstemperatur (Lagerung und Anwendung)
−15 ℃ … 50 ℃
−15 ℃ … 50 ℃
−15 ℃ … 50 ℃

DX 6 IE-L
DX 6 IE-XL
Gewicht
3,43 kg
3,48 kg
Länge (Setzgerät)
547 mm
607 mm
Länge (Befestigungselement)
20 mm … 140 mm
20 mm … 200 mm
Empfohlene maximale Setzfrequenz
700 Setzungen/h
700 Setzungen/h
Erforderliche Anpresskraft
174 N … 200 N
174 N … 200 N
Anpressweg
19 mm
19 mm
Umgebungstemperatur (Lagerung und Anwendung)
−15 ℃ … 50 ℃
−15 ℃ … 50 ℃

Bluetooth

Frequenz
2.400 MHz … 2.483,5 MHz
Maximal abgestrahlte Sendeleistung
−27,2 dBm

Geräusch- und Schwingungsinformation

Die aufgeführten Schallwerte wurden unter folgenden Rahmenbedingungen ermittelt:
Rahmenbedingungen Lärminformation
Kartusche
Kaliber 6.8/11 schwarz
Energieeinstellung
6
Anwendung
Befestigung von 24‑mm-Holz auf Beton (C40) mit X-P47 P8
Geräuschinformation gemäß EN 15895
Schallleistungspegel (LWA)
106 ±2 dB
Emissions-Schalldruckpegel (LpA)
103 ±2 dB
Emissions-Spitzenschalldruckpegel (LpCpeak)
134 ±2 dB
Schwingungsinformation gemäß EN 2006/42/EG
Schwingungsemission
< 2,5 m/s²

Arbeitsvorbereitung

Setzgerät montieren

Image alternative
  1. Stellen Sie sicher, dass sich kein Kartuschenstreifen im Setzgerät befindet.
  2. Bringen Sie die Pfeilmarkierungen in eine Flucht und stecken Sie die Abgas-Kolbenrückführung in das Gehäuse.
  3. Führen Sie die Bolzenführung oder das Magazin zentriert in die Abgas-Kolbenrückführung ein.
  4. Setzen Sie den Kolben ein.
  5. Setzen Sie den Puffer auf die Bolzenführung oder das Magazin.
  6. Führen Sie die Bolzenführung oder das Magazin zentrisch und nicht verkippt in die Abgas-Kolbenrückführung ein.
  7. Drehen Sie die Bolzenführung oder das Magazin im Uhrzeigersinn bis zum Einrasten.
    • Die Bolzenführung oder das Magazin ist verriegelt.

Absturzsicherung

WARNUNG
Verletzungsgefahr durch herabfallendes Werkzeug und/oder Zubehör!
  • Verwenden Sie nur die für Ihr Produkt empfohlene Hilti Werkzeug-Halteleine.
  • Prüfen Sie den Befestigungspunkt der Werkzeug-Halteleine vor jeder Verwendung auf mögliche Beschädigungen.
Beachten Sie Ihre nationalen Richtlinien für Arbeiten in Höhe.
Verwenden Sie als Absturzsicherung für dieses Produkt ausschließlich die Hilti Werkzeug-Halteleine #2261971.
    Image alternative
  • Befestigen Sie die Werkzeug-Halteleine mit der Schlaufe am Produkt wie im Bild dargestellt. Kontrollieren Sie den sicheren Halt.
  • Befestigen Sie den Karabinerhaken an einer tragenden Struktur. Kontrollieren Sie den sicheren Halt des Karabinerhakens.
    Beachten Sie die Bedienungsanleitungen der Hilti Werkzeug-Halteleine.

Gerüsthaken (Zubehör)

Image alternative
Zum kurzzeitigen Einhängen an ein Geländer oder einen Werkzeuggürtel kann der Hilti Gerüsthaken (Zubehör) montiert werden. Befolgen Sie zur Montage die dem Zubehör beiliegenden Montageanleitung.
Eine Kopie der Montageanleitung befindet sich am Ende dieser Bedienungsanleitung.
Das Setzgerät muss zusätzlich mit der Hilti Werkzeug-Halteleine gesichert werden.

Bedienung

WARNUNG
Verletzungsgefahr durch unbeabsichtigtes Auslösen! Ein geladenes Setzgerät kann jederzeit einsatzbereit gemacht werden. Unbeabsichtigt ausgelöste Setzungen können Sie und andere Personen gefährden.
  • Entladen Sie immer das Setzgerät (Kartuschen und Befestigungselemente), wenn Sie die Arbeit mit dem Setzgerät unterbrechen.
  • Stellen Sie vor allen Wartungs-, Reinigungs- und Rüsttätigkeiten sicher, dass sich keine Kartuschen und keine Befestigungselemente im Setzgerät befinden.
WARNUNG
Gefahr durch heiße Oberflächen! Das Setzgerät kann durch den Einsatz heiß werden.
  • Tragen Sie Schutzhandschuhe.
Ist der Widerstand beim Einsetzen des Kartuschenstreifens ungewöhnlich hoch, prüfen Sie ob der Kartuschenstreifen mit diesem Setzgerät kompatibel ist.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Bedienungsanleitung und auf dem Produkt.
Anwendungshinweise zur Sicherheit
Beispielabbildung
Beschreibung
Image alternative Pressen Sie das Setzgerät nicht gegen Körperteile!
Durch Anpressen auf ein Körperteil (z. B. Hand) kann das Setzgerät einsatzbereit gemacht werden. Dadurch besteht die Gefahr der Setzung in Körperteile.
Image alternative Ziehen Sie das Magazin oder andere Bolzenführungen nicht mit der Hand zurück!
Durch Zurückziehen des Magazins mit der Hand kann das Setzgerät einsatzbereit gemacht werden. Dadurch besteht die Gefahr der Setzung in Körperteile.

Kartuschenstreifen laden

Image alternative
  • Schieben Sie den Kartuschenstreifen mit dem schmalen Ende voran von unten in den Griff des Setzgeräts, bis der Kartuschenstreifen vollständig im Setzgerät versenkt ist.
    Wenn Sie einen angebrochenen Kartuschenstreifen einsetzen:
    Ziehen Sie den vollständig eingeschobenen Kartuschenstreifen mit der Hand oben aus dem Setzgerät, bis sich eine ungebrauchte Kartusche im Kartuschenlager befindet

Einzelsetzgerät laden

Image alternative
  • Schieben Sie das Befestigungselement von vorne in die Bolzenführung, bis die Unterlegscheibe des Befestigungselements in der Bolzenführung gehalten wird.

Magazinsetzgerät laden

Es können Befestigungselemente gesetzt werden, bis das Magazin vollständig leer ist. Befinden sich keine Befestigungselemente im Magazin, kann das Magazinsetzgerät nicht mehr vollständig angepresst werden.
  • Ab drei verbleibenden Befestigungselementen im Magazin → Ein Zehnerstreifen Befestigungselemente kann nachgeladen werden.
  • Ab zwei verbleibenden Befestigungselementen im Magazin → Der Nachladeindikator (Rot) erscheint in der Nageldetektion.
Image alternative
  1. Öffnen Sie das Magazin, indem Sie die Entriegelungstaste (Magazinverschluss) drücken.
  2. Setzen Sie den Zehnerstreifen mit Elementen in das Magazin ein.

Setzenergie einstellen

Wählen Sie die Energieeinstellung entsprechend der Anwendung. Beginnen Sie immer mit der minimalen Setzenergie, wenn keine Erfahrungswerte vorliegen.
Image alternative
  1. Drücken und halten Sie die Entriegelungstaste «Einstellring Setzenergie».
  2. Drehen Sie den «Einstellring Setzenergie» auf die gewünschte Energiestufe.
    Energiestufen:
    • 1 = niedrigste Energie
    • 8 = höchste Energie
  3. Prüfen Sie, ob die Befestigung korrekt gemäß Bedienungsanleitung des Befestigungselements erfolgt ist.

Befestigungselemente setzen

Image alternative
  1. Positionieren Sie das Setzgerät.
  2. Halten Sie das Setzgerät gerade gegen die Arbeitsfläche und pressen Sie es rechtwinklig an.
  3. Drücken Sie den Auslöser, um das Befestigungselement zu setzen.

Einzelsetzgerät entladen

  1. Ziehen Sie den Kartuschenstreifen oben aus dem Setzgerät.
  2. Ziehen Sie das Befestigungselement aus dem Setzgerät.

Magazinsetzgerät entladen

  1. Ziehen Sie den Kartuschenstreifen oben aus dem Setzgerät.
  2. Ziehen Sie den Magazinverschluss herunter und entfernen Sie den Nagelstreifen.

Reinigungsanzeige zurücksetzen

Die Reinigungsanzeige besteht aus 5 Balken. Jeder Balken steht für 500 Setzungen.
Die Reinigungsanzeige ist dafür konzipiert, die richtigen Reinigungsintervalle bei Verwendung folgender Kartuschen anzuzeigen:
  • DX 6 Kartusche titan-grau
  • DX 6 Kartusche schwarz
  • Drücken Sie die Bedientaste am Display für 10-12 Sekunden.
    • Die Reinigungsanzeige ist zurückgesetzt.

Verhalten bei Störungen

WARNUNG
Explosionsgefahr! Bei unsachgemäßer Handhabung von Kartuschen können diese gezündet werden.
  • Versuchen Sie nicht, Kartuschen mit Gewalt aus dem Setzgerät oder dem Kartuschenstreifen zu entfernen.
WARNUNG
Gefahr durch heiße Oberflächen! Das Setzgerät kann durch den Einsatz heiß werden.
  • Tragen Sie Schutzhandschuhe.

Setzgerät klemmt und fährt nicht auseinander

GEFAHR
Verletzungsgefahr durch ungesichertes Setzgerät! Klemmt das Setzgerät im zusammengepressten Zustand, kann das Setzgerät geladen und ungesichert sein. Das unbeabsichtigte Auslösen einer Setzung kann schwere Verletzungen verursachen.
  • Stellen Sie jederzeit sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist.
  1. Pressen Sie das Setzgerät für mindestens 10 Sekunden an und lösen Sie das Setzgerät erneut aus.
  2. Nehmen Sie das Setzgerät von der Arbeitsfläche.
    • Image alternative Achten Sie darauf, dass es nicht gegen Sie oder andere Personen gerichtet ist!
  3. Versuchen Sie die Bolzenführung von Hand in die Ausgangsstellung zu ziehen.
    • Image alternative Nehmen Sie die Hand vom Abzug und greifen Sie nicht vor die Mündung!
  4. Ziehen Sie den Kartuschenstreifen sofort aus dem Setzgerät.
    • Image alternative Wenn sich der Kartuschenstreifen nicht entfernen lässt:
      • Lassen Sie das Setzgerät an einem sicheren Ort unter Aufsicht abkühlen.
      • Stellen Sie jederzeit Sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist.
      • Kontaktieren Sie den Hilti Service.
  5. Führen Sie einen Geräteservice durch.

Kartusche zündet nicht bei Setzgerät über Betriebstemperatur

Stellen Sie jederzeit Sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist!
  1. Pressen Sie das Setzgerät für mindestens 10 Sekunden an und lösen Sie das Setzgerät erneut aus.
  2. Wenn die Kartusche immer noch nicht zündet, warten Sie 10 Sekunden und nehmen Sie das Setzgerät von der Arbeitsfläche.
  3. Ziehen Sie den Kartuschenstreifen sofort aus dem Setzgerät.
    • Wenn sich der Kartuschenstreifen nicht entfernen lässt:
      • Lassen Sie das Setzgerät an einem sicheren Ort unter Aufsicht abkühlen.
      • Kontaktieren Sie den Hilti Service.
  4. Führen Sie einen Geräteservice durch.
  5. Bringen Sie die Kartusche in sichere Verwahrung.
  6. Entsorgen Sie die nicht gezündeten Kartuschen.
    • Beachten Sie lokale Entsorgungsvorschriften.
  7. Lassen Sie das Setzgerät abkühlen und setzen Sie Ihre Arbeit mit einem neuen Kartuschenstreifen fort.

Die Kartusche zündet nicht bei betriebswarmem Setzgerät

  1. Stellen Sie die Arbeit sofort ein.
  2. Entladen Sie das Setzgerät (Kartuschen und Befestigungselemente) und demontieren Sie das Setzgerät.
  3. Prüfen Sie die Auswahl der richtigen Kombination aus Bolzenführungen, Kolben, Befestigungselementen und Kartusche.
  4. Prüfen Sie Puffer, Kolben und Bolzenführungen auf Verschleiß und tauschen Sie die Komponenten gegebenenfalls aus.
  5. Reinigen und ölen Sie das Setzgerät.
    • Besteht das Problem nach oben stehenden Maßnahmen weiterhin, darf das Setzgerät nicht länger verwendet werden.
    • Lassen Sie das Setzgerät vom Hilti Service prüfen und gegebenenfalls reparieren.
    Gerätebedingt kommt es im regulären Betrieb zu einer Verschmutzung und zum Verschleiß funktionsrelevanter Bauteile.
    Führen Sie regelmäßig den Geräteservice durch. Prüfen Sie Kolben und Puffer bei intensiver Nutzung des Setzgeräts täglich, spätestens aber nach 2500 bis 3000 Setzungen. Das Intervall entspricht dem regulären Reinigungszyklus des Setzgeräts. Die Wartungs- und Reinigungszyklen basieren auf einem typischen Geräteeinsatz.
    Der Setzzähler zeigt die Anzahl der durchgerführten Setzungen seit dem letzten Zurücksetzen der Reinigungsanzeige an. Ein Balken steht für 500 Setzungen.
    Lassen Sie nach 30000 Setzungen eine Gerätewartung durch den Hilti Service durchführen.

Pflege und Instandhaltung

Pflege des Setzgeräts

Verwenden Sie zur Reinigung ausschließlich das von Hilti mitgelieferte Reinigungszubehör oder gleichwertiges Material. Verwenden Sie zur Reinigung keinesfalls Sprühgeräte, Druckluft, Hochdruckreinigung, Lösungsmittel oder Wasser.
VORSICHT
Gefahr von Schäden am Setzgerät! Fremdkörper können sich im Setzgerät verklemmen und beim Auslösen das Setzgerät beschädigen.
  • Verhindern Sie das Eindringen von Fremdkörpern in das Innere des Setzgeräts.
  • Reinigen Sie die Außenseite des Setzgeräts regelmäßig mit einem leicht angefeuchteten Putzlappen.

Instandhaltung

WARNUNG
Gefährliche Substanzen Schmutz in DX-Geräten enthält Substanzen, die Ihre Gesundheit gefährden können.
  • Atmen Sie während des Reinigens keinen Staub oder Schmutz ein.
  • Halten Sie Staub und Schmutz von Nahrungsmitteln fern.
  • Waschen Sie sich nach dem Reinigen des Setzgeräts die Hände.
  • Reinigen Sie das Setzgerät und verwenden Sie Hilti -Spray entsprechend den Vorgaben in der Bedienungsanleitung. Dadurch vermeiden Sie Funktionsstörungen.
  1. Prüfen Sie regelmäßig alle außenliegenden Teile des Setzgeräts auf Beschädigungen.
  2. Prüfen Sie regelmäßig alle Bedienelemente auf einwandfreie Funktion.
  3. Betreiben Sie das Setzgerät nur mit geeigneten Kartuschen und der empfohlenen Energieeinstellung.
    • Falsche Kartuschen oder zu hohe Energieeinstellungen können zu frühzeitigem Ausfall des Setzgeräts führen.

Geräteservice durchführen

Führen Sie einen Geräteservice durch, wenn es zu folgenden Situationen kommt:
  1. Es treten Energieschwankungen auf (erkennbar an ungleichmäßiger Eindringtiefe des Befestigungselements).
  2. Es kommt zu Fehlzündungen der Kartusche (die Kartusche wird nicht gezündet).
  3. Der Bedienkomfort lässt spürbar nach.
    • Der notwendige Anpressdruck nimmt spürbar zu.
    • Der Abzugswiderstand steigt.
    • Der «Einstellring Setzenergie» lässt sich nur noch schwer verstellen.
    • Der Kartuschenstreifen lässt sich nur noch schwer entfernen.
  4. Der Setzzähler zeigt an, dass ein Geräteservice notwendig ist.

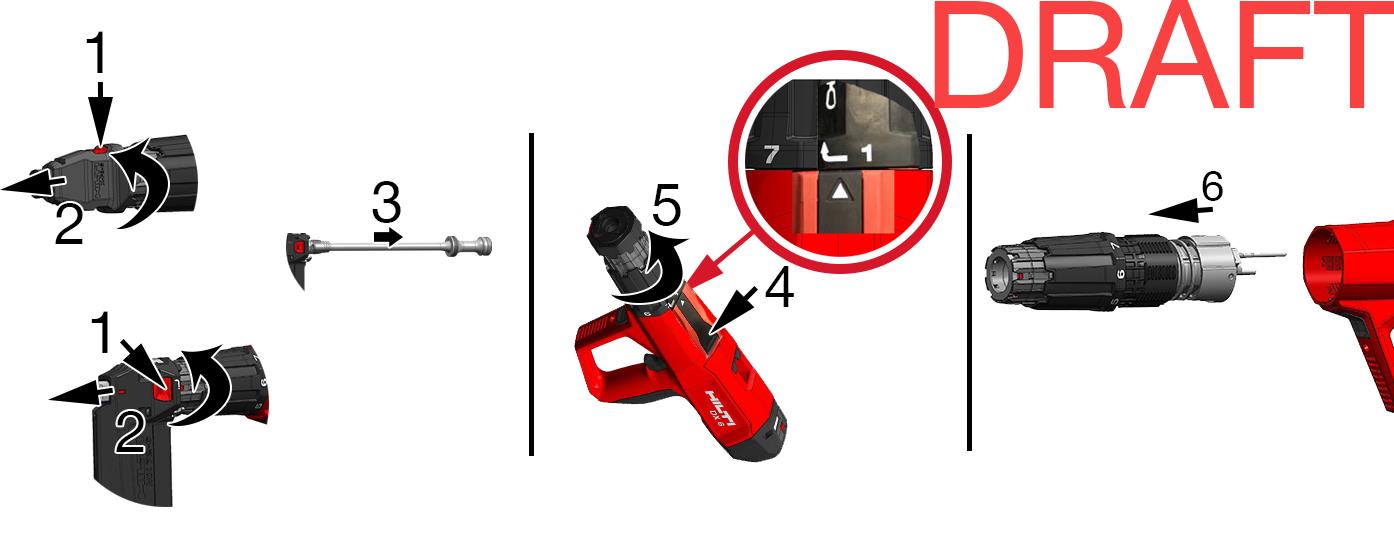

Setzgerät demontieren

WARNUNG
Verletzungsgefahr durch unbeabsichtigtes Auslösen! Ein geladenes Setzgerät kann jederzeit einsatzbereit gemacht werden. Unbeabsichtigt ausgelöste Setzungen können Sie und andere Personen gefährden.
  • Entladen Sie immer das Setzgerät (Kartuschen und Befestigungselemente), wenn Sie die Arbeit mit dem Setzgerät unterbrechen.
  • Stellen Sie vor allen Wartungs-, Reinigungs- und Rüsttätigkeiten sicher, dass sich keine Kartuschen und keine Befestigungselemente im Setzgerät befinden.
Image alternative
  1. Drücken und halten Sie die Entriegelungstaste der Bolzenführung.
  2. Drehen Sie die Bolzenführung bis zum Anschlag gegen den Uhrzeigersinn.
  3. Ziehen Sie die Bolzenführung mit Kolben heraus.
  4. Ziehen Sie den Kolben aus der Bolzenführung.
  5. Trennen Sie den Puffer durch Abknicken von der Bolzenführung.
  6. Drücken und halten Sie die Entriegelungstaste «Einstellring Setzenergie».
  7. Drehen Sie den «Einstellring Setzenergie» gegen den Uhrzeigersinn bis zur Demontageposition.
  8. Ziehen Sie die Abgas-Kolbenrückführung aus dem Gehäuse.

Kolben und Puffer prüfen

Image alternative
WARNUNG
Verletzungsgefahr! Durch einen defekten Puffer, Kolben oder eine defekte Standplatte entsteht ein erhöhtes Risiko von Fehlfunktionen.
  • Prüfen Sie Puffer und Kolben auf Verschleiß und ersetzen Sie diese bei Beschädigungen.
  • Nehmen Sie keine Manipulationen am Kolben vor.
  • Versuchen Sie nicht, einen defekten Kolben selbst instandzusetzen, z. B. durch Anschleifen der Spitze.
  1. In folgenden Fällen ist der Kolben zu ersetzen:
    • Der Kolben ist gebrochen.
    • Der Kolben ist stark abgenutzt (z. B. Ausbruch der umlaufenden ringförmigen Erhöhung an der Kolbenspitze von mehr als 90°)
    • Die Kolbenringe sind gesprungen oder fehlen.
    • Der Kolben ist verkrümmt (Prüfen durch Rollen auf einer glatten Fläche).
  2. In folgenden Fällen ist der Puffer zu ersetzen:
    • Der Metallring des Puffers ist gebrochen oder löst sich.
    • Der Puffer hält nicht mehr auf der Bolzenführung.
    • Unter dem Metallring ist ein starker punktueller Gummiabrieb erkennbar.

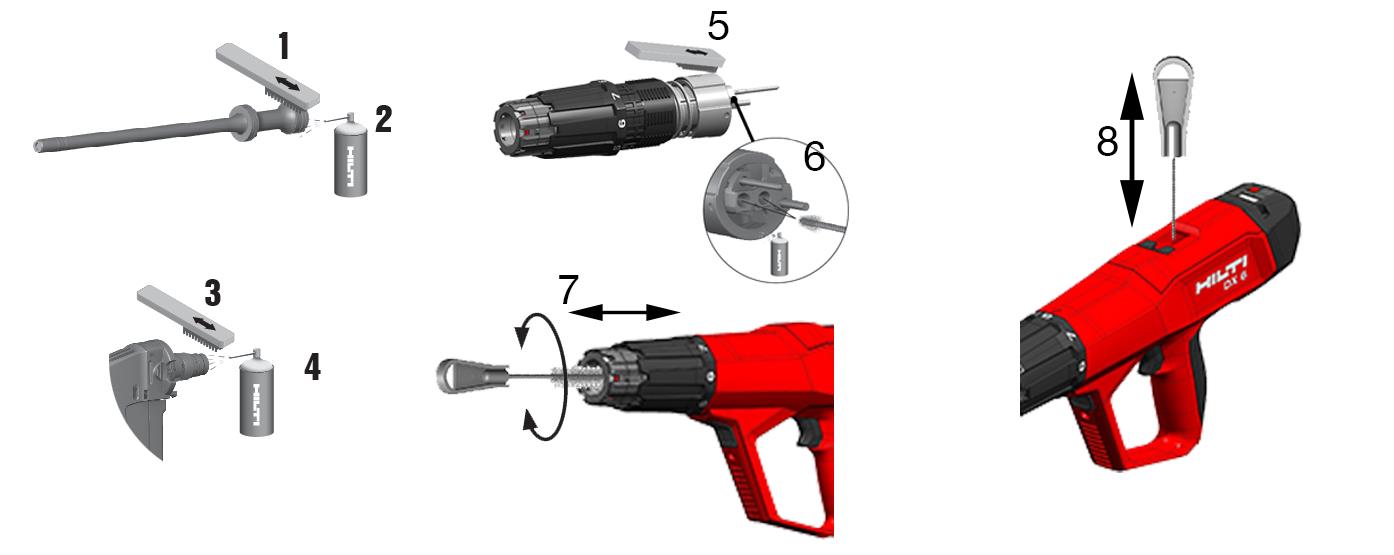

Setzgerät reinigen und ölen

Benutzen Sie ausschließlich Hilti Spray. Die Verwendung von anderen Schmiermitteln kann Betriebsstörungen hervorrufen oder das Setzgerät beschädigen.
Image alternative
  1. Entladen Sie das Setzgerät (Kartuschen und Befestigungselemente) und demontieren Sie das Setzgerät.
  2. Reinigen Sie die Kolbenringe mit der mitgelieferten flachen Bürste, bis die Kolbenringe frei beweglich sind.
  3. Reinigen Sie die Arretierung der Bolzenführung mit der flachen Bürste.
  4. Ölen Sie die Arretierung der Bolzenführung und wischen Sie die Arretierung leicht mit einem Tuch ab.
  5. Reinigen Sie die Abgas-Kolbenrückführung innen mit der mitgelieferten großen Rundbürste.
  6. Ölen Sie die Arretierung der Abgas-Kolbenrückführung innen.
  7. Reinigen Sie das hintere Ende der Abgas-Kolbenrückführung und die Stifte mit der Flachbürste.
  8. Ölen Sie die Stifte und wischen Sie die Stifte anschließend leicht mit einem Tuch ab.
  9. Reinigen Sie das konische Kartuschenlager mit der mitgelieferten konischen Bürste.
  10. Reinigen Sie den Kartuschenschacht mit dem mitgelieferten Stößel.

Finales Prüfen des Setzgeräts

  1. Prüfen Sie nach Pflege- und Instandhaltungsarbeiten, ob alle Schutzeinrichtungen angebracht sind und fehlerfrei funktionieren.
  2. Setzen Sie die Reinigungsanzeige zurück.

Probleme mit dem Setzgerät

Image alternative Bevor sie mit der Störungsbehebung beginnen, vergewissern Sie sich, dass sich keine Kartuschen im Setzgerät befinden. Wenn sich die Kartuschen nicht entfernen lassen, kontaktieren Sie den Hilti Service.
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service.
Störung
Mögliche Ursache
Lösung
Image alternative
Kolben steckt im Untergrund fest
Zu kurzes Element.
  • Längeres Element verwenden.
Element ohne Rondelle
  • Element mit Rondelle für Anwendungen auf Holz verwenden.
Zu viel Setzenergie.
  • Setzenergie mit dem «Einstellring Setzenergie» verringern.
Notwendiger Anpressdruck nimmt zu
Aufbau von Verbrennungsrückständen.
  • Geräteservice durchführen.
  • Kartuschenlager reinigen.
  • Neuen Kartuschenstreifen einsetzen.
Abzugswiderstand nimmt zu
Aufbau von Verbrennungsrückständen.
  • Kontaktieren Sie den Hilti  Service.
«Einstellring Setzenergie» lässt sich nur schwer verstellen
Aufbau von Verbrennungsrückständen.
  • Geräteservice durchführen.
  • Kartuschenlager reinigen.
  • Neuen Kartuschenstreifen einsetzen.
Image alternative
Element nicht tief genug gesetzt
Kolbenfehlstand im Magazingerät (Kolben beim Auslösen nicht in Ausgangsposition)
Setzenergie zu niedrig
  • Setzenergie am «Einstellring Setzenergie» erhöhen.
  • Extra-starke Kartusche verwenden.
Kolbenpreller durch zu hohe Setzenergie.
  • Setzenergie am «Einstellring Setzenergie» verringern.
Image alternative
Kolben klemmt in Abgas-Kolbenrückführung
Beschädigter Kolben.
  • Kolben wechseln.
Pufferabrieb im Innern der Abgas-Kolbenrückführung.
  • Kolben und Puffer prüfen, falls notwendig wechseln.
  • Hilti Service aufsuchen, falls das Problem weiter besteht.
Aufbau von Verbrennungsrückständen.
  • Geräteservice durchführen.
  • Kartuschenlager reinigen.
  • Neuen Kartuschenstreifen einsetzen.
Image alternative
Abgas-Kolbenrückführung ist verklemmt. Das Setzgerät fährt nicht auseinander.
Aufbau von Verbrennungsrückständen.
  • Geräteservice durchführen.
  • Kartuschenlager reinigen.
  • Neuen Kartuschenstreifen einsetzen.
Verklemmung durch Schmutz oder Beton-Splitter.
  • Bleibt der Fehler bestehen, kontaktieren Sie den Hilti Service.
Image alternative
Leersetzung: Das Setzgerät hat ausgelöst, es wurde jedoch kein Element gesetzt
Kolbenfehlstand im Magazingerät (Kolben beim Auslösen nicht in Ausgangsposition)
Kolbenpreller durch zu hohe Setzenergie.
  • Setzenergie am «Einstellring Setzenergie» verringern.
Image alternative
Setzgerät lässt sich nicht auslösen
Setzgerät wurde nicht vollständig angepresst.
  • Setzgerät vollständig anpressen.
Magazin nicht geladen.
  • Magazin laden.
Plastikreste im Magazin.
  • Magazin öffnen, Nagelstreifen und Plastikreste entfernen.
Kolbenfehlstand im Magazingerät (Kolben beim Auslösen nicht in Ausgangsposition)
Nagel im Magazin nicht korrekt positioniert.
  • Setzgerät neu laden.
Bolzenführung nicht korrekt eingerastet.
Kolbenpreller durch zu hohe Setzenergie.
  • Setzenergie am «Einstellring Setzenergie» verringern.
Image alternative
Kolben klemmt in der Bolzenführung
Kolben und/oder Puffer beschädigt.
  • Magazin abschrauben, Kolben und Puffer prüfen und gegebenenfalls wechseln.
Plastikreste im Magazin.
  • Magazin öffnen, Nagelstreifen und Plastikreste entfernen.
Zu viel Setzenergie
  • Setzenergie am «Einstellrung Setzenergie» verringern.
Kolben durch Setzen ohne Befestigungselement verbogen
  • Leersetzungen vermeiden.
  • Kolben auf Geradheit prüfen und gegebenenfalls ersetzen.
Image alternative
Bolzenführung des Magazins klemmt
Magazin beschädigt.
  • Magazin wechseln.

Probleme mit Befestigungselementen

Störung
Mögliche Ursache
Lösung
Image alternative
Unterschiedliche Setztiefen
Kolbenfehlstand
  • Kartuschenstreifen entfernen und Geräteservice durchführen.
  • Kolben und Puffer prüfen, falls notwendig wechseln.
Setzgerät ist zu stark verschmutzt.
  • Setzgerät reinigen.
  • Lassen Sie das Setzgerät gegebenenfalls durch den Hilti Service prüfen.
Kolbenpreller durch zu hohe Setzenergie.
  • Setzenergie am «Einstellring Setzenergie» verringern.
Image alternative
Element verbiegt sich
Harter Untergrund (Stahl, Beton).
  • Setzenergie am «Einstellring Setzenergie» erhöhen.
  • Kürzeren Nagel verwenden.
  • Nagel mit höherer Anwendungsgrenze verwenden.
  • Bei Beton: DX-Kwik verwenden (vorbohren) → siehe 'Handbuch der Befestigungstechnik'.
Harte und/oder große Zuschlagstoffe im Beton.
  • DX-Kwik verwenden (vorbohren).
Armierungseisen knapp unter Betonfläche.
  • Befestigung an anderer Stelle durchführen.
Image alternative
Element nicht bündig gesetzt
Falsches Element.
  • Länge des Befestigungselements auf Bauteildicke abstimmen.
Falsche Energieeinstellung.
  • Energieeinstellung am Setzgerät verändern.
Harte und/oder große Zuschlagstoffe im Beton.
  • DX-Kwik verwenden (vorbohren).
Armierungseisen knapp unter Betonfläche.
  • Befestigung an anderer Stelle durchführen.
Harter Untergrund (Stahl, Beton).
  • Setzenergie am «Einstellring Setzenergie» erhöhen.
  • Kürzeren Nagel verwenden.
  • Nagel mit höherer Anwendungsgrenze verwenden.
  • Bei Beton: DX-Kwik verwenden (vorbohren) → siehe 'Handbuch der Befestigungstechnik'.
Image alternative
Betonabplatzungen
Harte und/oder große Zuschlagstoffe im Beton.
  • DX-Kwik verwenden (vorbohren).
Image alternative
Beschädigter Elementkopf
Zu viel Setzenergie.
  • Setzenergie mit dem «Einstellring Setzenergie» verringern.
Falscher Kolben ist eingesetzt.
  • Richtige Kombination Kolben / Befestigungselement sicherstellen.
Beschädigter Kolben.
  • Kolben wechseln.
Image alternative
Nagel dringt nicht tief genug in Untergrund ein
Setzenergie zu niedrig
  • Setzenergie am «Einstellring Setzenergie» erhöhen.
  • Extra-starke Kartusche verwenden.
Anwendungsgrenze überschritten (sehr harter Untergrund).
  • Nagel mit höherer Anwendungsgrenze verwenden.
Ungeeignetes System.
  • Stärkeres System wie z. B. DX 76 (PTR) verwenden.
Image alternative
Element hält nicht in Untergrund
Dünner Stahluntergrund (4‑5 mm)
  • Andere Energieeinstellung verwenden.
  • Nagel für dünne Stahluntergründe verwenden.
Image alternative
Elementbruch
(Scherbruch)
Setzenergie zu niedrig
  • Setzenergie am «Einstellring Setzenergie» erhöhen.
  • Extra-starke Kartusche verwenden.
Anwendungsgrenze überschritten (sehr harter Untergrund).
  • Stärkeres System wie z. B. DX 76 (PTR) mit zugehörigen geeigneten Befestigungselementen verwenden.
Image alternative
Elementbruch
(mit Deformation)
Setzenergie zu niedrig
  • Setzenergie am «Einstellring Setzenergie» erhöhen.
  • Extra-starke Kartusche verwenden.
Anwendungsgrenze überschritten (sehr harter Untergrund).
  • Stärkeres System wie z. B. DX 76 (PTR) mit zugehörigen geeigneten Befestigungselementen verwenden.
Zu viel Setzenergie.
  • Setzenergie mit dem «Einstellring Setzenergie» verringern.
Image alternative
Nagelkopf perforiert das befestigte Material
Zu viel Setzenergie
  • Setzenergie am Einstellring verringern.
  • Schwächere Kartusche verwenden (titan-grau).

Probleme mit den Kartuschen

Störung
Mögliche Ursache
Lösung
Image alternative
Kartuschenstreifen wird nicht transportiert
Beschädigter Kartuschenstreifen.
  • Kartuschenstreifen wechseln.
Setzgerät ist zu stark verschmutzt.
  • Setzgerät reinigen.
  • Lassen Sie das Setzgerät gegebenenfalls durch den Hilti Service prüfen.
Setzgerät beschädigt.
  • Kontaktieren Sie den Hilti Service.
Falscher Kartuschenstreifen verwendet
  • Verwenden Sie nur für das Setzgerät vorgesehen Kartuschenstreifen.
Image alternative
Kartuschenstreifen ist schwer zu entfernen.
Setzgerät überhitzt.
  • Setzgerät unter dauernder Aufsicht abkühlen lassen.
  • Anschließend den Kartuschenstreifen vorsichtig aus dem Setzgerät entfernen.
Aufbau von Verbrennungsrückständen.
  • Geräteservice durchführen.
  • Kartuschenlager reinigen.
  • Neuen Kartuschenstreifen einsetzen.
Image alternative
Kartusche lässt sich nicht zünden
Schlechte Kartusche.
  • Kartuschenstreifen um eine Kartusche weiterziehen.
Setzgerät verschmutzt.
  • Geräteservice durchführen.
Image alternative
Kartuschenstreifen schmilzt
Setzgerät wird beim Setzen zu lange angepresst.
  • Kartuschenstreifen entfernen und durch einen neuen Kartuschenstreifen ersetzen.
  • Weniger lange anpressen, bevor Setzgerät ausgelöst wird.
Zu hohe Setzfrequenz (Setzgerät zu heiß).
  • Arbeit sofort einstellen.
  • Kartuschenstreifen entfernen und Setzgerät abkühlen lassen.
  • Überschreiten Sie nicht die empfohlene maximale Setzfrequenz (siehe Kapitel Technische Daten).
Image alternative
Kartusche löst sich aus Kartuschenstreifen
Zu hohe Setzfrequenz (Setzgerät zu heiß).
  • Arbeit sofort einstellen.
  • Kartuschenstreifen entfernen und Setzgerät abkühlen lassen.
  • Überschreiten Sie nicht die empfohlene maximale Setzfrequenz (siehe Kapitel Technische Daten).

Entsorgung

Image alternative Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.

Herstellergewährleistung

  • Bitte wenden Sie sich bei Fragen zu den Gewährleistungsbedingungen an Ihren lokalen Hilti Partner.

C.I.P.-Prüfbestätigung

Für die Mitgliedsstaaten der C.I.P. außerhalb des EU- und EFTA-Rechtsraums gilt: Das Hilti DX 6 ist bauartzugelassen und systemgeprüft. Aufgrund dessen ist das Gerät mit dem Zulassungszeichen der PTB in quadratischer Form mit der Zulassungsnummer S 1035 versehen. Damit garantiert Hilti die Übereinstimmung mit der zugelassenen Bauart.

Weitere Informationen

China RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Image alternative
Diese Tabelle gilt für den Markt China.
Taiwan RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Image alternative
Diese Tabelle gilt für den Markt Taiwan.
Russland RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Image alternative
Diese Tabelle gilt für den Markt Russland.
