Anschluss von Betonquerschnitten

Allgemeine Anforderungen

Please enter alternative text here (optional)

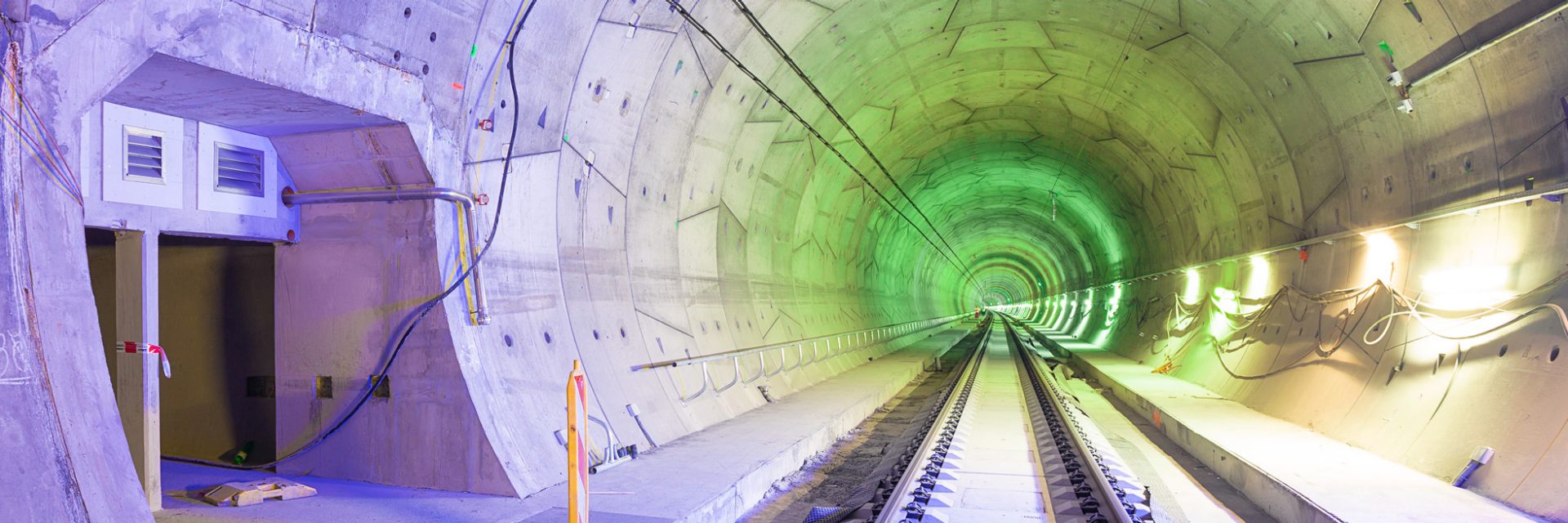

  • In Tunneln müssen Betonbauteile wie Bankette oder Gehwege mit der Tunnelinnenschale verbunden werden.
  • Bei der Instandsetzung von bestehenden Tunnelbauwerken müssen gegebenenfalls neue Beton-Betonverbindungen erstellt werden.
  • Die Verbindung erfolgt mit nachträglich eingemörtelten Bewehrungseisen oder/und Dübeln.

ANFORDERUNGEN AN NACHTRÄGLICHE BEWEHRUNGSANSCHLÜSSE

Grundsätzlich ist in Abhängigkeit der Art der Einwirkung als auch der Nutzungsdauer das Befestigungsmittel zu wählen. Nach unserer Erfahrung ergeben sich folgende Anforderungen:

  • Oft bestimmt die mögliche Verankerungslänge die Art der Befestigung: Dübel oder Bewehrungsansschluß
  • Bemessungssoftware und Dokumentation notwendig
  • Ver- oder Anwendbarkeitsnachweis erforderlich (z.B. ETA, abZ, aBG)
  • Nutzungsdauer (50 Jahre oder 100 Jahre)
  • Temperaturbeanspruchung
  • Brandeinwirkung
  • Statische und/oder nichtruhende Einwirkungen (Ermüdung)
  • Erdbeben
  • Durchmesser des Bewehrungseisens
  • Verarbeitungs- und Aushärtezeit
  • Besondere Montageanforderungen (staubfrei Bohren mit Hohlbohrer, Diamantbohrverfahren aufgrund Bewehrungsgrad erforderlich

Bemessung / Normative Regelungen/ Nachweise

  • EN1992-1-1 in Verbindung mit einer europäisch technischen Bewertung ETA nach EAD 330087-00-0601 ermöglicht die Bemessung von nachträglichen Bewehrungsanschlüssen als Übergreifungsstoss, Endauflager von gelenkig gelagerten Bauteilen oder Bewehrungsstäben unter Druckbelastung. In der Regel führt dieser Ansatz zu relativ “großen” Verankerungslängen, die bei den vorhandenen Dicken der Tunnelschalen nicht ausführbar sind.
  • Eine Bemessung kann mittels EOTA Technical Report TR 069 in Verbindung mit einer europäisch technischen Bewertung ETA nach EAD332402-01-0601 erfolgen. Dies ermöglicht eine Bemessung von momententragfähigen Stahlbetonverbindungen mit geringeren Verankerungstiefen.
  • Tragwerkseinwirkungen im Brandfall sind zu beachten, eventuell ist eine ingenieursmäßige Beurteilung notwendig.
  • Zusätzlich zu berücksichtigen sind technische Richtlinien (z.B. ZTV-ING (D)), Eisenbahnspezifische technische Baubestimmungen (z.B. EiTB (EBA,D), Fachhandbücher (Tunnel/Geotechnik (CH) oder Richtlinien und Vorschriften (z.B. RVS (AT)) in Verbindungen mit nationalen Weisungen und Normen.

Die optimale Lösung für nachträgliche Bewehrungsanschlüsse

Please enter Alternative Text here (optional)

HIT-HY 200-R V3

  • Verankerungslängen sowohl nach EN1992-1-1 und EOTA TR 069. Weiters ist ein Nachweis mit der Hilti HIT Rebar Methode möglich, die auf einem Stabwerksmodell basiert.
  • Bemessungssoftware Profis Rebar inkl. Dokumentation
  • ETA-19/0600 (Bemessung nach EC2, Teil 1)
  • ETA-19/0665 (Bemessung nach EOTA TR 069)
  • Nutzungsdauer bis 100 Jahre
  • Temperaturbereich (Langzeit): max 50°C, min. -40°C
  • Bemessungswerte für Brandbeanspruchung (F30 bis F120) liegen vor.
  • Ermüdungsbeanspruchung nach EN1992-1-1
  • Eine Bemessung unter Erdbebenweinwirkung ist möglich nach EN1992-4 (Bemessung von Stahlbetonbauwerken)
  • Durchmesser 8-32mm entsprechend ETA
  • Durchschnittliche Verarbeitungszeit bei 20°C: 15min, durchschnittliche Aushärtezeit bei 20°C: 1,5h, Mörtel für ganzjährigen Einsatz: härtet auch bei –10°C noch aus
  • Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern

 Zum Produkt

HIT-RE 500 V3

  • Auslegung der Verankerungslängen nach EN1992-1-1 möglich.
  • Alternatives Bemessungsverfahren Hilti HIT Rebar Methode verfügbar um ein eigenes Stabwerksmodels bei der Auslegung zu berücksichtigen.
  • Bemessungssoftware Profis Rebar inkl. Dokumentation.
  • ETA-16/0142 (Bemessung nach EN1992-1-1)
  • Nutzungsdauer 100 Jahre
  • Temperaturbereich (Langzeit): max 50°C, min. -40°C
  • Bemessungswerte für Brandbeanspruchung (F30 bis F120) liegen vor.
  • Ermüdungsbeanspruchung nach EN1992-1-1
  • Eine Bemessung unter Erdbebenweinwirkung ist möglich nach EN1992-4 (Bemessung von Stahlbetonbauwerken) - gutachterliche Stellungnahme
  • Größtmöglichste Anwendungs- und Bemessungsbreite hinsichtlich Bewehrungsstabddurchmesser (8-40mm entsprechend ETA, weitere Durchmesser entsprechend techn. Daten)
  • Durchschnittliche Verarbeitungszeit bei 20°C: 30min, durchschnittliche Aushärtezeit bei 20°C: 7h
  • Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern

 Zum Produkt

Schneiden

AG 125-A22 (02)

Akku-Winkelschleifer mit 22-V-Akku und bürstenlosem Motor, für tägliche Schneid- und Schleifarbeiten mit Scheiben bis Ø 125 mm.

Zum Produkt

AC-D SPX

Trennscheibe der Hochleistungsklasse (abrasiv) für Metalle mit besonders langer Lebensdauer und sehr hoher Schnittgeschwindigkeit.

Zum Produkt

SCM 22-A

Akku-Kreissäge mit Li-Ionen-Akku (22 V) und kompatibler Führungsschiene sowie Metallspanfänger zum Kaltschneiden von Metallen.

Zum Produkt

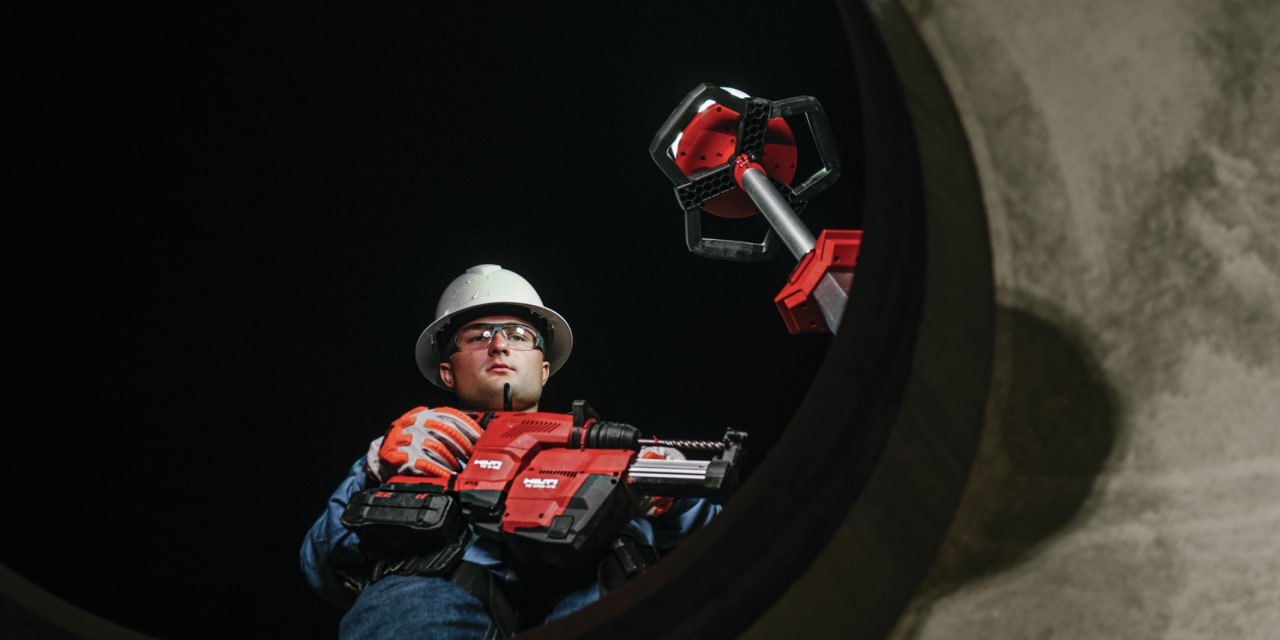

Bohren und Aufrauen

TE 6-A22 (04)

Akku-Bohrhammer (22 V) mit belastbarem D-Griff.

Zum Produkt

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE 60 – A36

SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton.

Zum Produkt

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse.

Zum Produkt

TE-CX (SDS PLUS) + TE-YX (SDS MAX)



Zum Produkt TE-CX

Zum Produkt TE-YX

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

TE-CD (SDS PLUS)

Hohlbohrer (Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren).

Zum Produkt

Reinigen der Bohrungen

VC 40 - UM

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

Zum Produkt

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt HIT-DL 14 – 55

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt HIT-RB 14 - 55

LUFTDÜSE

Zubehör zum Bohrlochausblasen bei Injektionsmörtelanwendungen.

Zum Produkt

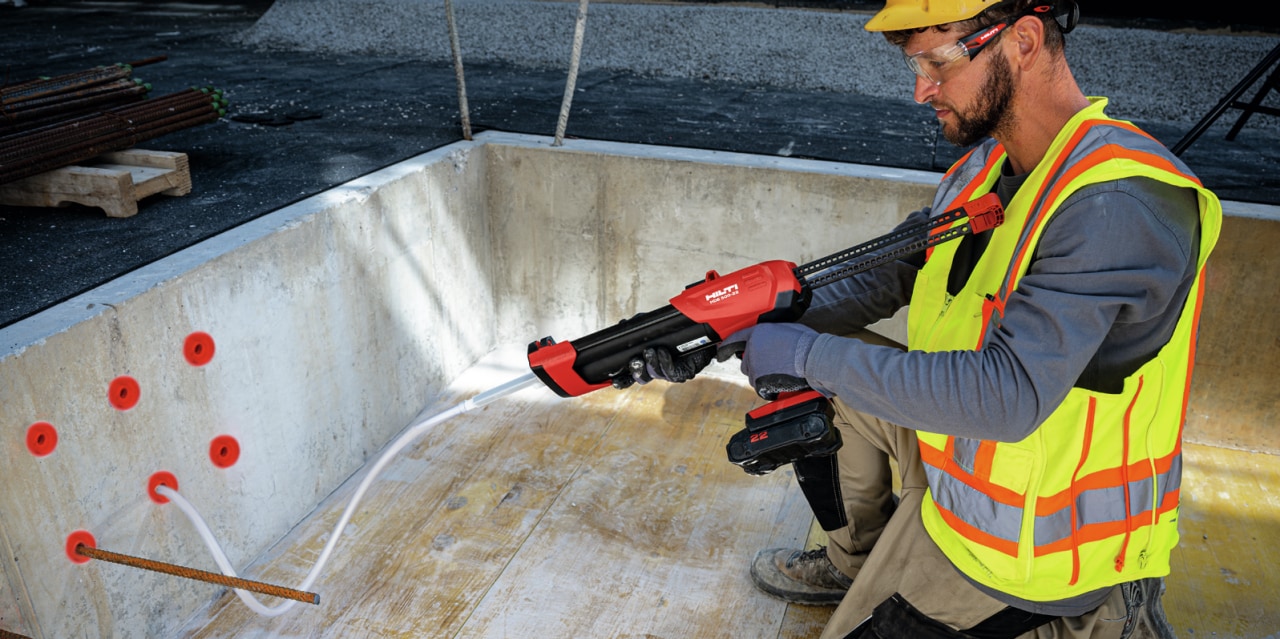

Setzen der Bewehrungsstäbe
