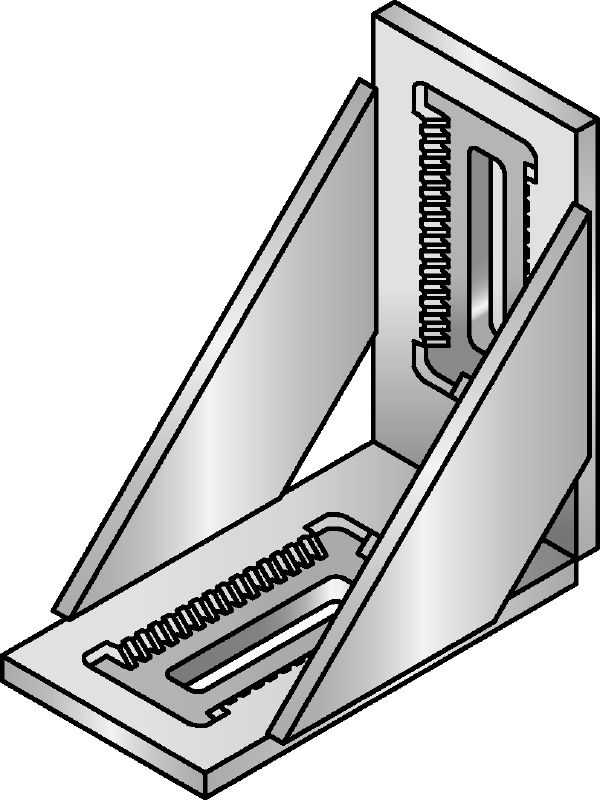

MIC-BA /H

Artikel #r7433538

Galvanisch verzinkte Verbinder der Ultimate-Leistungsklasse mit der höchsten Vielseitigkeit innerhalb des modularen MI Systems

Gewicht: 2.23 kg
Werkstoffzusammensetzung: Verbinder: DD11 MOD – HN 547, S235JR – DIN EN 10025; Rückenplatte, gezahnte Platte: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; Bolzen: Stahl, Festigkeitsklasse 8.8; Mutter: Stahl, Festigkeitsklasse 8
Oberfläche: Feuerverzinkt: Verbinder min. 55 µm – DIN EN ISO 1461; Rückenplatte, gezahnte Platte, Bolzen, Mutter 45 µm – DIN EN ISO 1461

Weitere technische Daten

Hilti Kunden suchten auch Schienenverbinder, 90 Grad, Winkel, stabil oder schwere Lasten

Vorteile & Anwendungen

Vorteile

Gewährleistet eine äußerst stabile und biegesteife Verbindung für Anwendungen mit hohen Belastungsanforderungen
Anfängliche Verstellbarkeit von 50 mm (2") zur schnellen Montage
Feineinstellung von 5 mm (0,2") für mehr Flexibilität
Kompaktes Design für die schnelle und einfache Montage in mehreren Konfigurationen
Kein Schweißen erforderlich – dadurch schnellere und effizientere Montage

Anwendungen

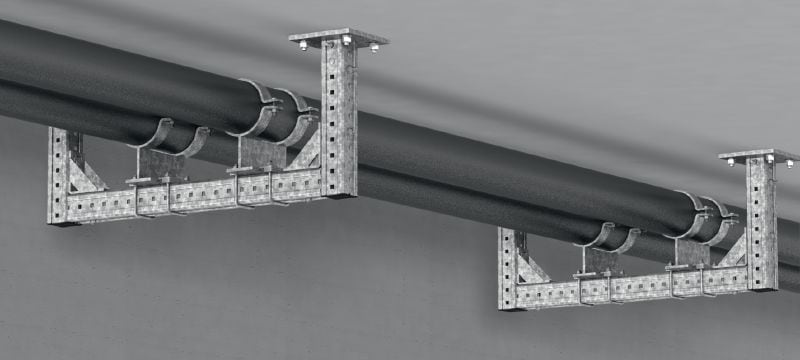

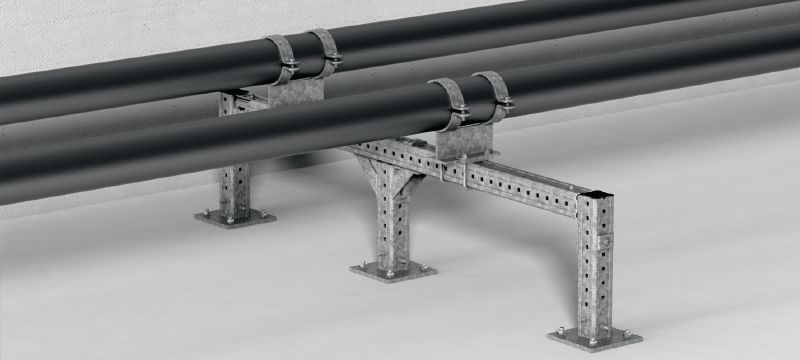

Teil eines modularen Montagesystems für den Kabelpritschen-, Rohrleitungs- und Sekundärstahlbau
Verbinder wird außen an MI Trägern montiert
Kann bei einer extrem biegesteifen Verbindung als Gegenpaar verwendet werden
Geeignet für MI-90 oder MI-120 Träger
Vielseitig einsetzbares Bauteil, das für zahlreiche Konfigurationen, einschließlich 3D-Strukturen, verwendet werden kann

Für Informationen bzgl. Zulassungen und Zertifikate klicken Sie auf den jeweiligen Artikel.
