Trockenbau-Dübel

Für Befestigungen in Gipskarton- und Gipsfaserplatten

Im modernen Innenausbau sind Trockenbauwände aufgrund ihrer schnellen Montage und flexiblen Gestaltungsmöglichkeiten unverzichtbar. Die Herausforderung: Die geringere Tragfähigkeit von Gipskarton- und Gipsfaserplatten im Vergleich zu Massivwänden. Deshalb ist die Wahl der geeigneten Trockenbau-Dübel sowie eine zutreffende Einschätzung der Belastbarkeit solcher Wände entscheidend. Wir stellen Ihnen hochwertig verarbeitete Dübel für Trockenbauwände zur Verfügung, mit denen Sie Ihre Projekte realisieren können.

Inhalt

Untergrund bestimmen
Lastanforderung ermitteln
Ist die Trockenbauwand brandschutzrelevant?
Befestigung von Trockenbau-Dübeln
Hilti Dübel für Trockenbauwände
FAQ
Das könnte Sie auch interessieren

Untergrund bestimmen

Um welche Art von Trockenbauwand handelt es sich?

Wenn es um die richtigen Dübel für Ihre Leichtbauwand geht, muss zuerst der Verankerungsgrund bestimmt werden. Denn unterschiedliche Trockenbau-Materialien bringen verschiedene Eigenschaften mit, welche wiederum die Einsatzbereiche beeinflussen. Man unterscheidet zwei Arten von Trockenbauwänden:

Gips-/Mineralfaserplatten

Für Dämmungen und Akustiklösungen

In Bauprojekten, bei denen eine effektive Dämmung oder eine Verbesserung der Raumakustik gewünscht ist, werden oft Gips- oder Mineralfaserplatten eingesetzt. Diese bieten einige Vorteile hinsichtlich Wärme- und Schalldämmung, ihre strukturelle Beschaffenheit erfordert jedoch spezielle Befestigungslösungen.

Unsere Hohlraumkippdübel HTB-3 sind dafür ideal. Sie entfalten sich effizient hinter der Planke, wodurch eine sichere und stabile Befestigung gewährleistet wird.

Gipskartonplatten

Für Wandkonstruktionen und Innenausbau

Gipskartonplatten kommen in einer Vielzahl von Bauprojekten zum Einsatz – besonders bei Wandkonstruktionen und Innenausbau. Sie sind leicht und lassen sich einfach verarbeiten. Mit den passenden Trockenbau-Dübeln kann sichergestellt werden, dass die Befestigung von Gegenständen an diesen Platten stabil und sicher ist.

Für Gipskartonplatten sind die Metalldübel HSP, die Metall-Hohlraumdübel HDD und die Hohlraumkippdübel HTB-3 geeignet.

Zu unseren Trockenbau-Dübeln

Lastanforderung ermitteln

Wie groß ist die Belastung, die der Gipskartondübel tragen soll?

Die zentrale Frage bei der Auswahl der richtigen Trockenbauwand-Dübel ist die Tragkraft der Wand und der Dübel. Folgende Faktoren beeinflussen die Belastbarkeitsrechnung bei Befestigungen mit mechanischen Dübeln an Trockenbauwänden:

Quer- & Zuglast

Die Zug- und Querlast, also die horizontal oder vertikal wirkende Kraft, die den Dübel bewegen oder aus der Wand herausziehen könnte, hängen vom Gewicht der befestigten Last ab. Die genauen Werte können Sie in den technischen Daten der Dübel-Modelle nachlesen.

Beplankung

Je mehr Platten auf der Unterkonstruktion befestigt sind, desto stabiler ist die Trockenbauwand und desto schwerere Lasten kann sie tragen. Die Beplankung bestimmt auch die Dübellänge, da sich der Dübel im Hohlraum aufspreizt und lang genug sein muss, um verankert zu werden. Für eine sichere Verankerung sollten Sie auf eine ausreichende Dübellänge achten!

Material

Kunststoffdübel sind leicht und einfach zu montieren, oft ohne Vorbohren. Sie eignen sich besonders für leichtere Lasten. Trockenbau-Dübel aus Metall hingegen bieten eine höhere Tragkraft und sind ideal für schwerere Lasten. Sie sind robuster und können auch in dickeren Gipskartonwänden verwendet werden.

Größe

Trockenbau-Dübel gibt es in verschiedenen Größen, typischerweise zwischen 6 mm und 12 mm im Durchmesser. Die Wahl der richtigen Größe hängt von der Dicke der Wand und der Schwere der zu befestigenden Last ab. Dübel-Modelle mit größerem Durchmesser können auch Schrauben aufnehmen, die schwerere Lasten tragen können.

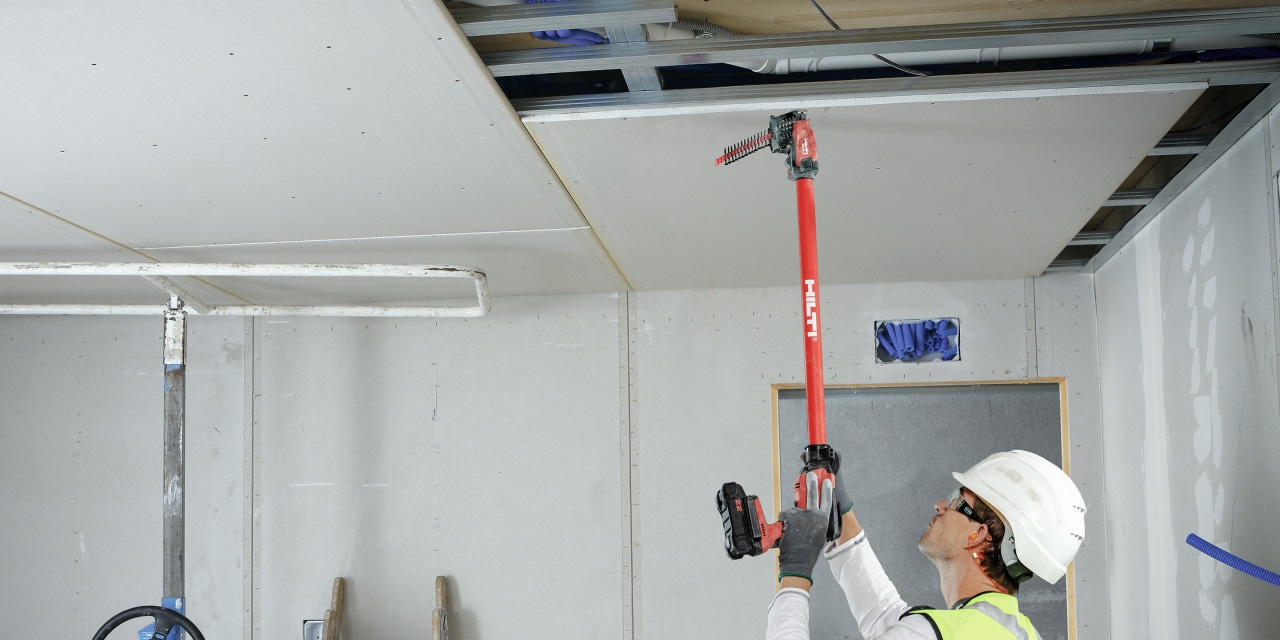

Befestigungsort

An der Decke wirken vermehrt Zugkräfte, die den Dübel nach unten ziehen. Daher müssen hier Dübel die besonders Zuglasten abtragen können verwendet werden. An der Wand wirken Zug- und Querkräfte – je nach Art der befestigten Last.

Anzahl & Abstand

In Bezug auf die Berechnung der Lastanforderungen kommt es auch stark darauf an, wie viele Dübel die vorgegebene Last tragen sollen und ob sie sich auf eine kleine Fläche konzentrieren oder auf der Trockenbauwand breiter verteilt sind.

Ist die Trockenbauwand brandschutzrelevant?

Bevor Gegenstände mit Gipskartondübeln an einer Trockenbauwand befestigt werden dürfen, ist abzuklären, ob die Wand einer Brandschutzzulassung unterliegt. Bestehen solche Vorschriften, ist von einer simplen Befestigung – ohne weitere Konstruktionen oder Vorständerungen – abzusehen. Halten Sie vor der Montage auf jeden Fall Rücksprache mit der sachverständigen Person Ihres Gebäudes und lassen Sie sich gerne auch von unserem Experten-Team in Ihrem konkreten Fall beraten.

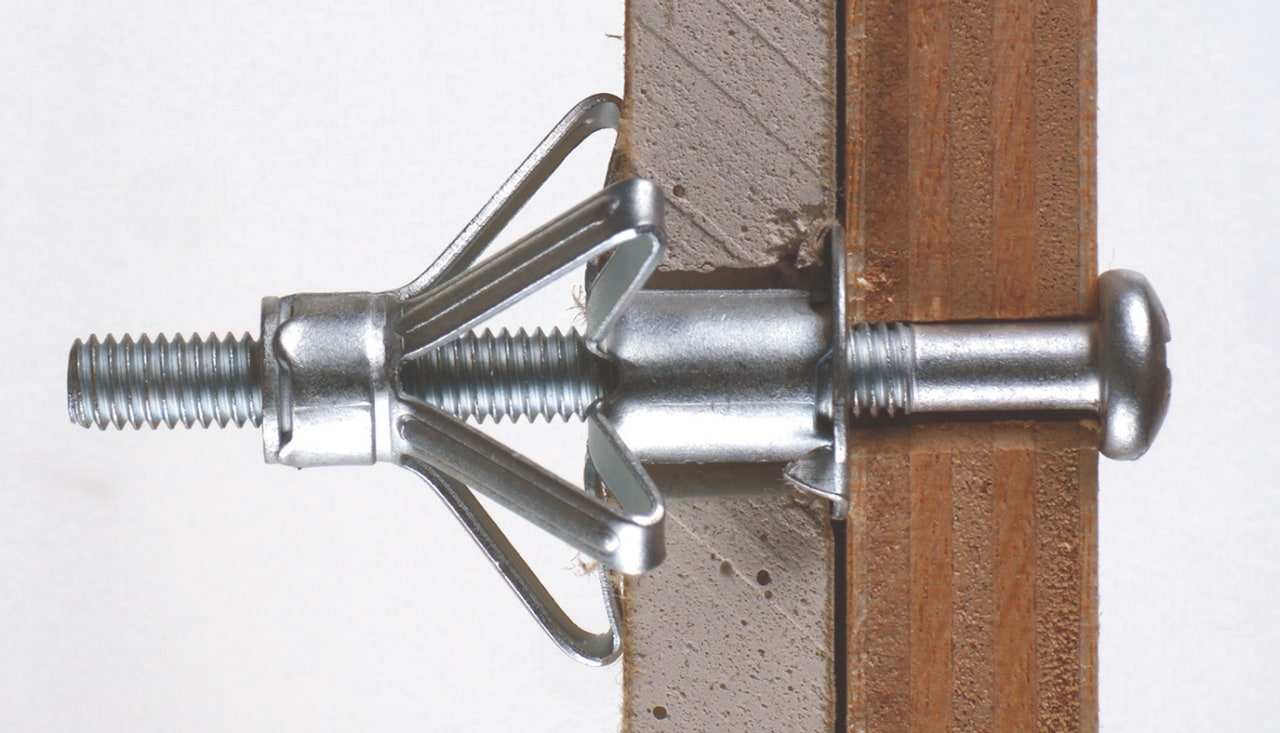

Wie werden Dübel in der Trockenbauwand fixiert?

Grundsätzlich funktioniert die Befestigung der Hohlraumdübel im Gipskarton folgendermaßen:

Nach Abklärung der geltenden Zulassungen wird das Loch so weit gebohrt, bis Sie auf den Hohlraum zwischen Planke und Untergrundmaterial stoßen (vorbohren).
Drehen Sie den Trockenbau-Dübel aus Metall oder Kunststoff (mit oder ohne Setzwerkzeug) ins Bohrloch ein und ziehen Sie ihn an: Dadurch verspreizt er sich im Hohlraum und bildet dank der Setzzange einen sicheren Rückhalt hinter der Trockenbau-Planke.
Befestigen Sie eine Schraube am Spreizdübel, der im Gipskarton steckt.
Wenn Sie an allen geplanten Befestigungspunkten Hohlraumdübel für Trockenbau und Schrauben gesetzt haben, können Sie die zu befestigende Last (Bauteil) daran montieren.

Fixierungslösungen für Innenräume: Dübel-Auswahl von Hilti für Trockenbauwände

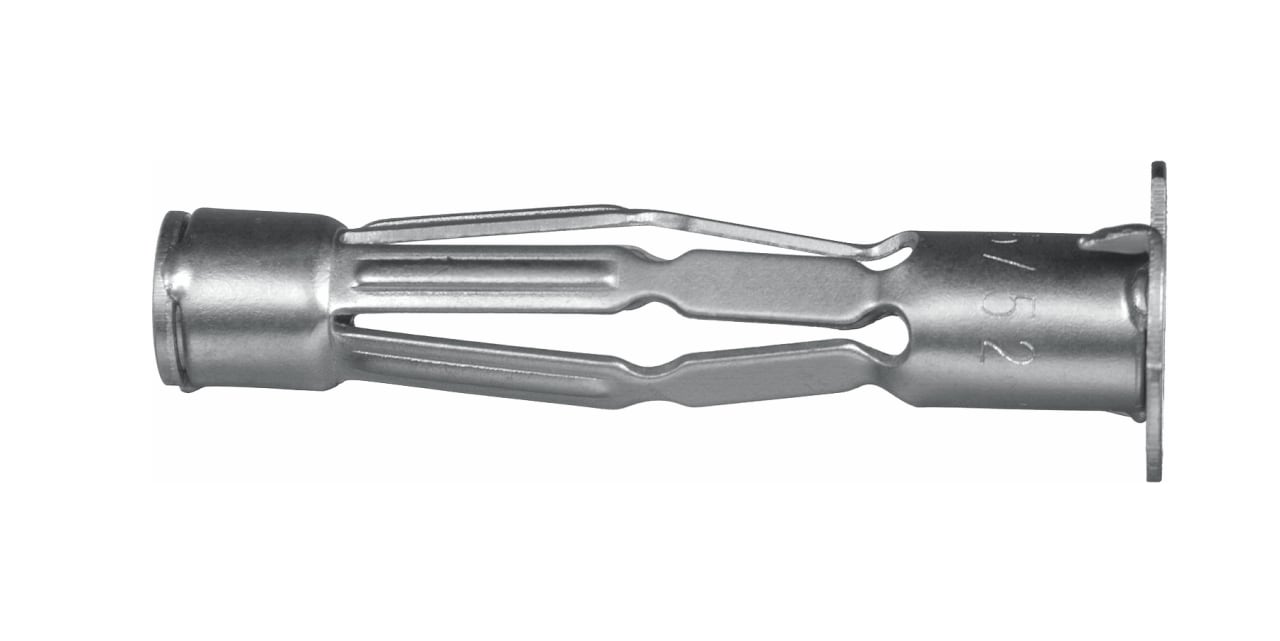

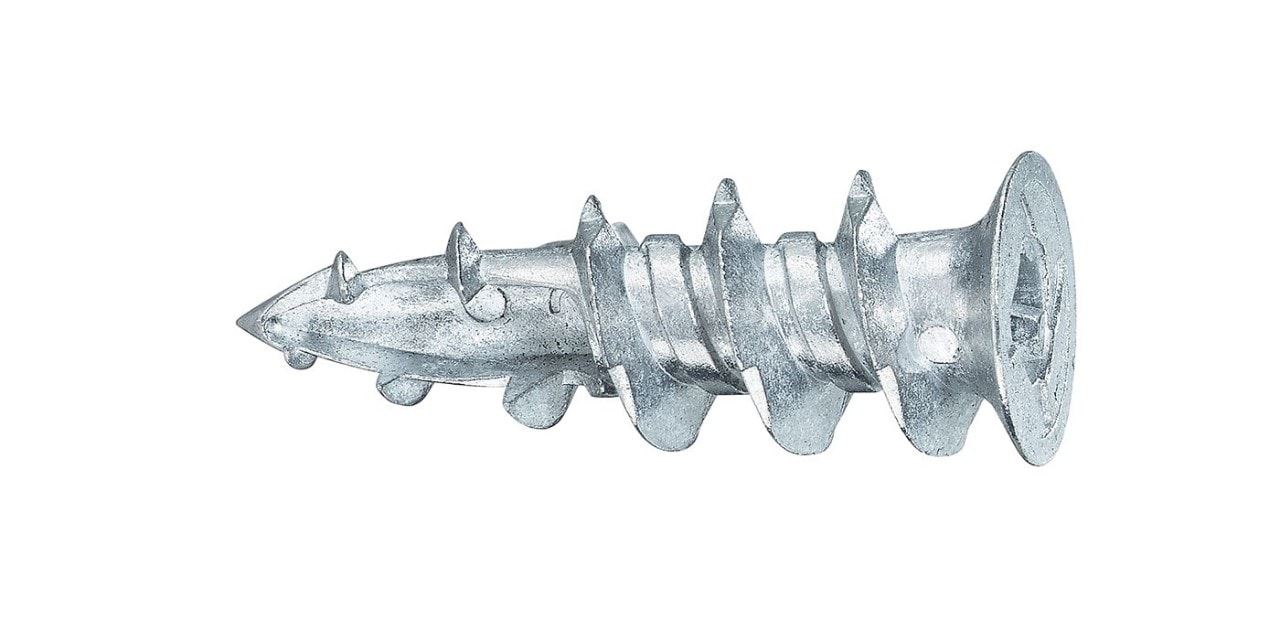

HSP Metall-Trockenbaudübel

für Elektroinstallationsarbeiten, Loten oder Innenausbau

Zum HSP

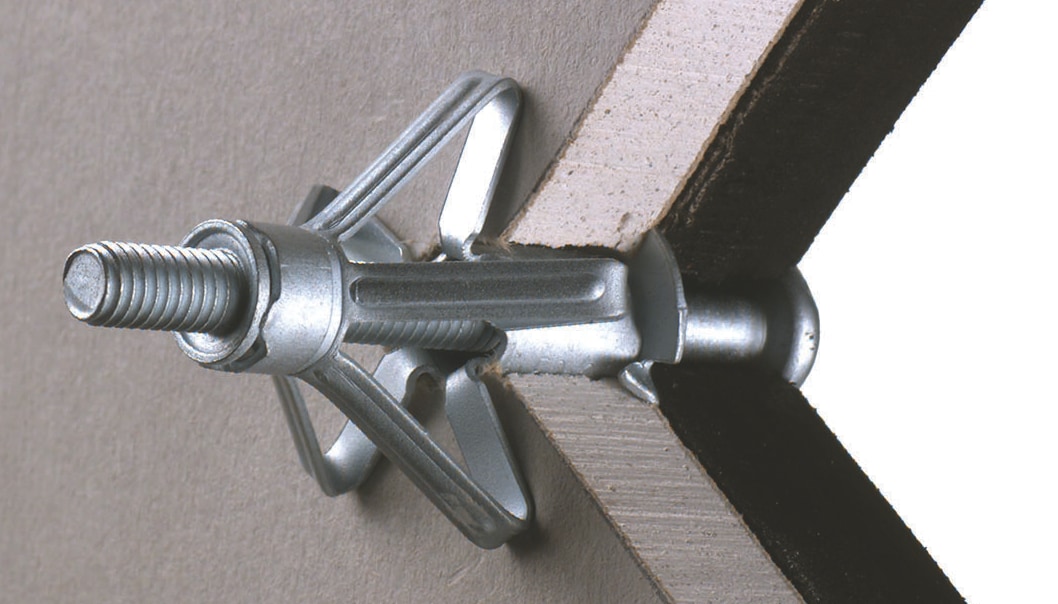

Metall-Hohlraumdübel HDD

zur Befestigung von Latten, Platten, Schienen und Zierelementen

Zum HDD

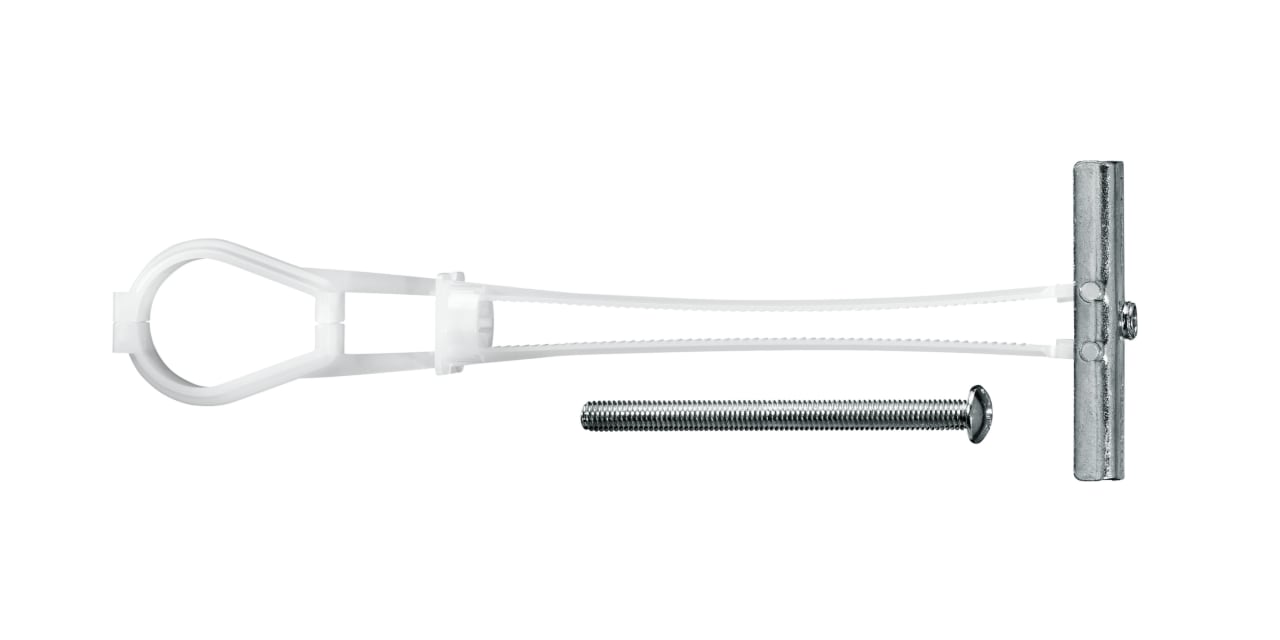

Hohlraumkippdübel HTB-3

für Trockenbau- oder Hohlblockwände mit einer maximalen Stärke von 3" oder 76 mm

Zum HTB-3

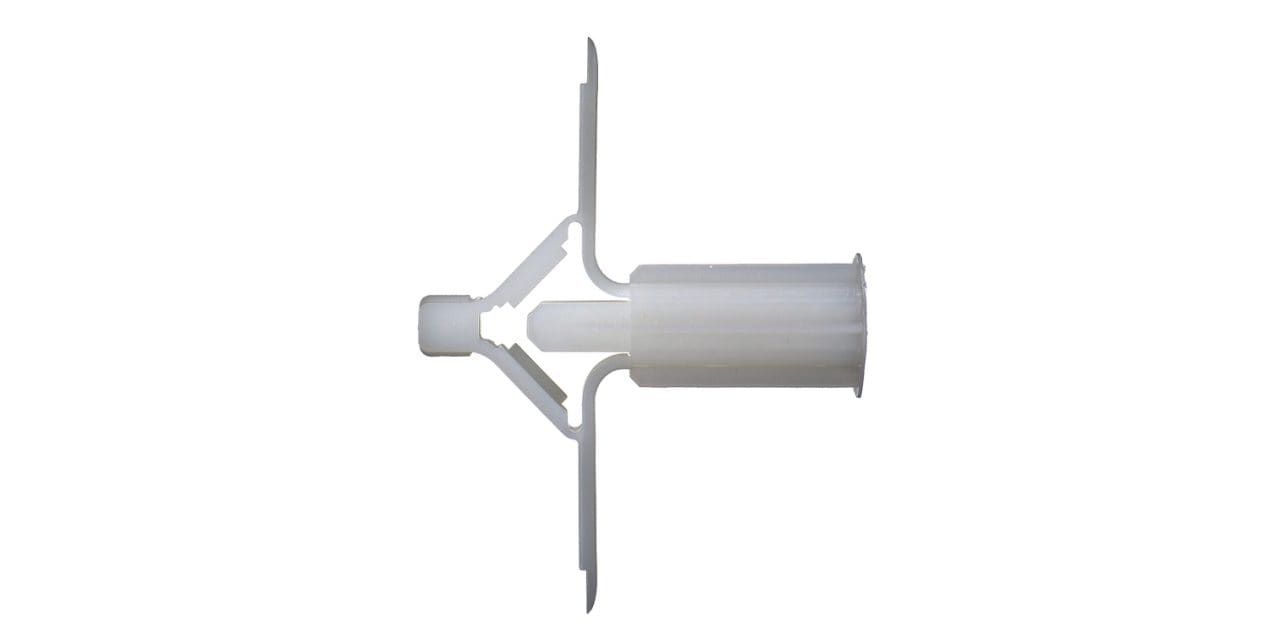

Kunststoff-Leichtdübel HLD

für leichte Lasten und Untergründe mit einer geringen Belastbarkeit

Zum HDL

Empfohlene technische Daten für Trockenbaudübel HSP*

HSP-S mit Schraube Ø 4,5x30 mm
Empfohlene Lasten			Zuglast Nempf	Querlast Vempf
Gipskarton	12,5 mm	[kN]	0,07	0,18
Gipskarton	25 mm	[kN]	0,10	0,27
Gipsplatte**	100 mm	[kN]	0,09	0,25
* Technische Daten als PDF
** Mit Spiralbohrer Ø 6 mm vorgebohrt.

Empfohlene technische Daten für Hohlraumdübel HDD*

HDD
			M4		M5		M6		M8
Bohrdurchmesser	d	[mm]	8		10		12		13
Empfohlene Zug-/Querlasten**			Nempf	Vempf	Nempf	Vempf	Nempf	Vempf	Nempf	Vempf
Holzspanplatte	4 mm	[kN]	0,10	0,30	-	-	-	-	-	-
Holzspanplatte	10 mm	[kN]	0,20	0,50	0,20	0,50	0,20	0,50	0,50	-
Gipskartonplatte	9 mm	[kN]	0,10	0,30	0,10	0,30	0,10	0,30	0,10	0,30
Gipskartonplatte	12,5 mm	[kN]	0,20	0,50	0,20	0,50	0,20	0,50	0,20	0,50
Gipskartonplatte	25 mm	[kN]	-	-	-	-	0,30	0,90	0,40	1,00
Hohlblockstein	20 mm Stegdichte	[kN]	-	-	0,15	0,40	0,15	0,40	-	-
* Technische Daten als PDF
* Versuchsauswertung: Mindestens 3-fache Sicherheit gegen 5% Fraktilwert der Bruchlast

Unsere Trockenbau-Dübel im Online-Shop

Welche Vorteile und welche Belastbarkeit die einzelnen Hilti-Spezialdübel für Trockenbauwände mitbringen, können Sie der jeweiligen Produktseite entnehmen.

Zu den Trockenbau-Dübeln

Dübel und Befestigungstechnik

Sie möchten mehr über die verschiedenen Lösungen erfahren, die wir im Bereich Dübel und Befestigungstechnik anbieten? Dann werfen Sie doch einfach einmal einen Blick in unseren Online-Shop.

Zu den Produkten

FAQ – Trockenbau-Dübel

Sind Trockenbau- und Rigipsdübel das Gleiche?

Gipskartonplatten sind auch unter dem generalisierten Markennamen „Rigips“ bekannt. Daher stammt auch die Bezeichnung „Rigipsdübel“. Die beiden Begriffe Trockenbau- und Rigipsdübel werden zwar häufig synonym verwendet, doch es gibt feine Unterschiede. Trockenbau-Dübel bzw. -schrauben sind allgemeiner und umfassen alle Dübel, die speziell für die Anforderungen in Trockenbauwänden entwickelt wurden. Diese Art von Wänden besteht oft aus verschiedenen Materialien wie Gipskarton oder anderen Verbundplatten. Rigipsdübel hingegen beziehen sich speziell auf die Befestigungsprodukte, die für Rigips-Platten optimiert wurden.

Welche Dübel für schwere Lasten in Trockenbauwänden?

Wenn es darum geht, schwere Lasten in Trockenbauwänden zu befestigen, ist die Auswahl der richtigen Dübel entscheidend. Für umfangreiche Belastungen empfehlen sich in der Regel Metalldübel, da sie dank ihrer robusten Struktur eine höhere Tragkraft bieten. Dazu gehören beispielsweise die Hohlraumkippdübel HTB-3 und die Metall-Hohlraumdübel HDD, die speziell für Anwendungen entwickelt wurden, bei denen hohe Zug- und Querkräfte auftreten. Diese Dübel entfalten sich im Hohlraum hinter der Trockenbauwand und sorgen für eine stabile Verbindung. Auch die Beplankungsstärke spielt eine bedeutende Rolle, da sie die Wahl des Dübeltyps beeinflusst – je mehr Platten hinter der Trockenbauwand verschraubt sind, desto höher ist die Tragfähigkeit. Es ist zudem wichtig, auf die spezifischen technischen Daten zu achten, um sicherzustellen, dass der ausgewählte Dübel den Anforderungen der geplanten Belastung entspricht.

Welche Traglast kann eine Trockenbauwand tragen?

Trockenbauwände bieten bei korrekter Planung und Installation eine respektable Traglast, die jedoch stark von der Konstruktion und den verwendeten Materialien abhängt. Eine einfache Trockenbauwand, die aus einer Lage Gipskarton besteht, kann in der Regel leichtere Lasten tragen, wohingegen eine Wand mit doppelter Beplankung mehr Gewicht aufnehmen kann. Dabei sind auch die Art und Anzahl der Schrauben sowie die verwendeten Dübel von Bedeutung, da sie die Lastverteilung beeinflussen. Eine umfassende Berechnung der Gesamttragkraft muss ebenfalls die Einwirkungen von Quer- und Zuglasten berücksichtigen. Um maximale Sicherheit zu gewährleisten, sollten die spezifischen technischen Daten der verwendeten Materialien und Befestigungselemente immer im Einklang mit den individuellen Anforderungen des Bauprojekts stehen.
