Abdichtungslösungen

Unsere Speziallösungen für die Abschottung von Kabeldurchführungen gegen Feuer, Flüssigkeiten, Rauch und Gase.

Einleitung

Brandschutzlösungen und Schottsysteme für den Einsatz in Energiewirtschaft und Industrie

In der Energiewirtschaft und im Bereich von industriellen Anlagen müssen Brandschutzsysteme die höchsten Anforderungen erfüllen. Am offensichtlichsten ist diese Verpflichtung bei Chemieparks und industriellen Großanlagen. Gerade hier muss der Brandschutz in allen Bearbeitungsphasen mitgedacht, geplant und umgesetzt werden. Ob beim Bau einer Raffinerie, eines Wasserstoff-Terminals oder eines Gaskraftwerkes: Das kompromisslose Einhalten der geltenden Sicherheitsvorschriften ist grundlegend.

Für diese und ähnliche Anwendungsfälle haben unsere Spezialisten für vorbeugenden Brandschutz die Hilti Rahmenschottsysteme (Multi Cable Transit MTC) entwickelt. Sie sind einfach anzuwenden und prädestiniert für Durchführungen in hoch brandgefährdeten Umgebungen. Denn sie gewährleisten Ihnen höchstes Schutzniveau gegen ein Durchdringen von Feuer, Wasser, Rauch und Gasen.

Loading

So funktionieren unsere Schottsysteme der höchsten Sicherheitsstufe

Unsere Rahmenschottsysteme bieten Ihnen vorbeugenden Brandschutz auf höchstem Sicherheitsniveau. Sie bilden eine äußerst widerstandsfähige Barriere gegen das Durchdringen von Feuer, Flüssigkeiten, Rauch und Gas. Ihre Zertifizierung nach den strengen Vorgaben der ATEX-Standards (2014/34/EU) gewährleistet leistungsfähigen und nachgewiesenen Schutz von Kabel- und Rohrschotts in Wänden, Böden, Schiffsdecks oder Spundwänden - auch im Falle von Verpuffungen und Explosionen.

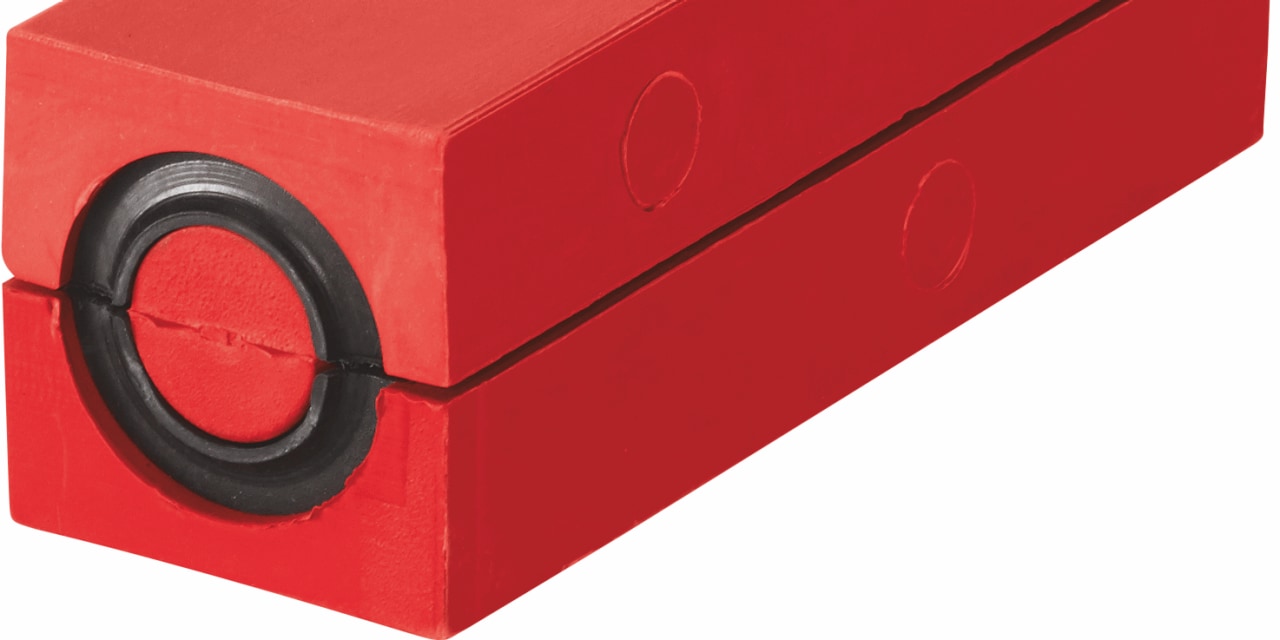

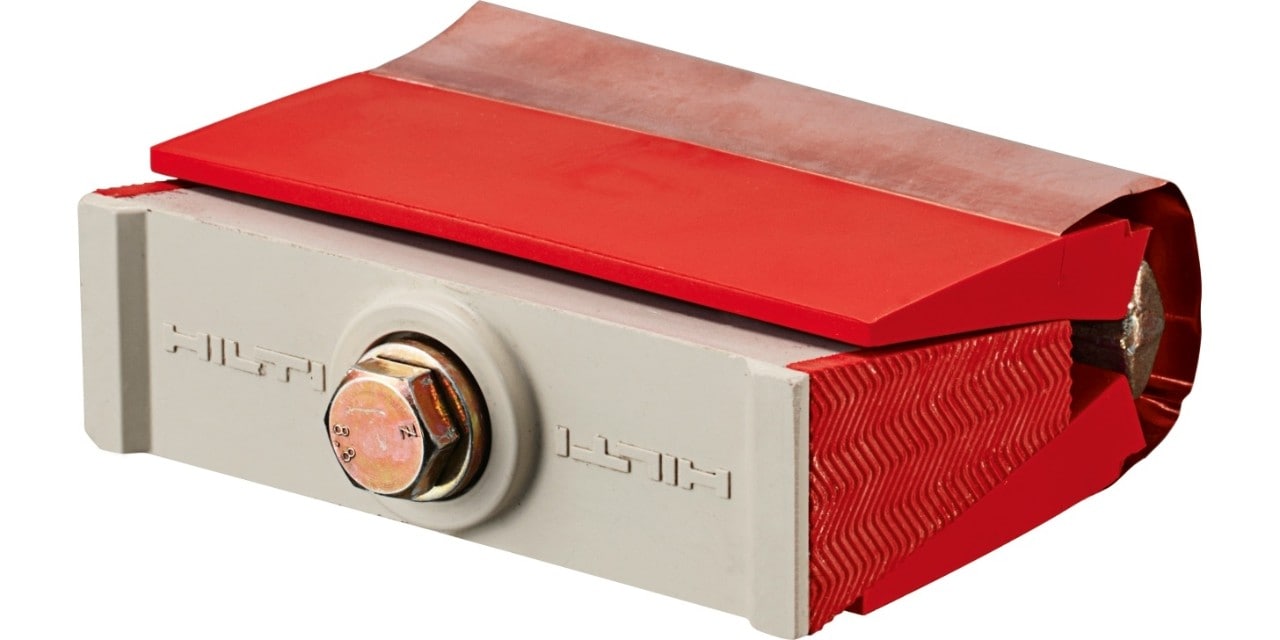

Unsere Rahmenschottsysteme sind modular aufgebaut. Kernelement sind die sogenannten Kabelmodule. Das sind spezielle Gummiblöcke in verschiedenen Größen und Ausführungen, die Sie direkt an den einzelnen Kabeln oder Rohren installieren. An einer Durchführung können Sie mehrere, auch verschiedene dieser Kabelmodule miteinander kombinieren und in einem Schott zusammenfassen. An der Durchführung montieren Sie den dazu passenden Schottrahmen. Wir bieten Ihnen dazu Varianten wahlweise zum Einbetonieren, Anschrauben oder Verschweißen. Nachdem Sie die Kabelmodule im Schottrahmen positioniert haben, installieren Sie als letztes am oberen Rand die Keilpressdichtung. Mit einem Steckschlüssel lässt sich die Keilpressdichtung aufspreizen. Seine Druckkraft hält die Kabelmodule nun sicher fest an ihrer Position im Schottrahmen. Müssen Sie eine Belegung des Schotts nochmals ändern, genügt es, die Keilpressdichtung wieder zu lockern. Dann lassen sich die Kabelmodule nach Bedarf austauschen oder neu gruppieren.

Übrigens: Falls Sie in Ihrem Projekt zusätzlich spezielle Anforderungen erfüllen müssen, sprechen Sie uns an. Hilti Brandschutzspezialisten können Sie auch mit Spezialmodulen unterstützen, die beispielsweise zusätzlich über eine elektromagnetische Abschirmung verfügen.

Videos

1 / 2
DEMO Hilti CFS-T und CFS-T SS Kabelrahmenschott System - Korrekte Instalation und Nachbehandlung

Hilti bietet Ihnen eine Vielzahl an Produkten und Technologien für den passiven Brandschutz: von unseren Installationssystemen über die Befestigungstechnik bis hin zu hochwirksamen Brandschutzsystemen.

2 / 2
HOW TO Hilti CFS T RR und RRS Kabelrahmenschott System

MIT HILTI PLANEN: FEUERBESTÄNDIG INSTALLIEREN Einhaltung der Brandschutzvorschriften bei Installationen

Herausforderung

Wir unterstützen Sie bei Ihren Brandschutzprojekten umfassend und in jeder Phase - von der Planung über die Installation bis zur Abnahme.

Erstens mit unseren durchdachten und umfassend geprüften Brandschutzlösungen.

Zweitens mit persönlicher Beratung und den technischen Services unserer Brandschutzspezialisten.

Und drittens mit Online-Tools wie unserer CAD/BIM-Bibliothek und unserer PROFIS-Planungssoftware:

Mit diesen Programmen sparen Sie wertvolle Zeit bei der Planung Ihres Projekts. Und Planungsfehler vermeiden Sie zuverlässig. Für ein neues Projekt reicht es, Anzahl und Typ der Kabel in einer Durchführung anzugeben. Die PROFIS-Software zeigt Ihnen dann sofort die passenden Brandschutzlösungen an, erstellt für Sie Stücklisten und fertigt die Planungsdokumente einschließlich DXF-Zeichnungen an. Zusätzlich stellen wir Ihnen 3D-CAD-Modelle unserer Produkte zum Download bereit, die Sie direkt in Ihre Entwurfssoftware integrieren können.

Höchstes Sicherheitsniveau: Sowohl beim Datenverkehr wie auch in explosionsgefährdeter Umgebung

EMC Kabelmodule mit elektromagnetischer Abschirmung

Elektromagnetische Verträglichkeit (EMV) ist für sichere, störungsfreie Daten- und Kommunikationsverbindungen grundlegend. Mit unseren speziellen EMV Kabelmodulen verhindern Sie zuverlässig, dass elektromagnetische Störungen aus Quellen wie Radio- und Fernsehsignalen oder Stromkreisen die Signalübertragung in den Kabeln ihrer Durchführung beeinflussen. Dazu haben wir in die EMV Kabelmodule Kontaktbänder aus einer Kupferlegierung integriert. Über diese leiten wir die elektromagnetischen Störimpulse an den verzinkten Stahlrahmen ab und führen sie weiter zu einem Erdungspunkt.

Rahmenschotts mit ATEX-geprüfter Widerstandsfähigkeit gegen Verpuffungen und Explosionen.

Unsere Rahmenschottsysteme gewährleisten Ihnen Explosionsschutz gemäß ATEX-Standard. Die Vorgaben der ATmosphères EXplosibles beinhalten die einheitlichen europäischen Normen für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen. Ihre Grundlagen sind die 1994 erstmals veröffentlichten und 2014 vereinheitlichten und erneuerten Richtlinien der Europäischen Union (2014/34/EU).

Der Geltungsbereich der ATEX-Richtlinien umfasst alle explosionsgefährdeten Bereiche von Industrieanlagen und Produktionsstätten. Dazu zählen die Gefährdung durch eine Mehlstaubexplosion in Backbetrieben ebenso wie Brandgefahren in hoch explosions- und brandgefährdete Anlagen.

Mit unseren Rahmenschottsystemen bieten wir Ihnen nun eine hochsichere Brandschutzlösung mit ATEX-Zertifizierung. Zusätzlich sichern Ihnen die Systeme entscheidende weitere Vorteile wie einfache Installation, schnelle und sichere Zustandskontrolle sowie flexible Nachrüstbarkeit.

Hilti Lösungen

UNSERE RAHMENSCHOTTSYSTEME: SO PRODUKTIV, EINDEUTIG KONTROLLIERBAR UND EINFACH

Auch wenn in Ihrem Projekt die höchste Priorität auf Brandsicherheit liegt. Die Durchführung muss sich natürlich auch rechnen: Budgetvorgaben müssen beachtet und Zeitpläne eingehalten werden.

Unsere Rahmenschottsysteme haben wir deshalb auch in Hinblick auf die Wirtschaftlichkeit entwickelt, getestet und optimiert: Der Einsatz unserer Systeme ist schneller, einfacher und kosteneffizienter als andere bisher verfügbare Brandschutzlösungen für besonders brandgefährdete Anwendungsbereiche.

Unsere Rahmenschottsysteme bieten Ihnen ATEX-geprüfte Widerstandsfähigkeit gegen Verpuffungen und Explosionen.

Schneller installiert

Vom Anbringen der Kabelmodule bis zum sicheren Verkeilen im Schottrahmen: Unsere Rahmenschottsysteme installieren Sie Schritt für Schritt effizient und sicher.

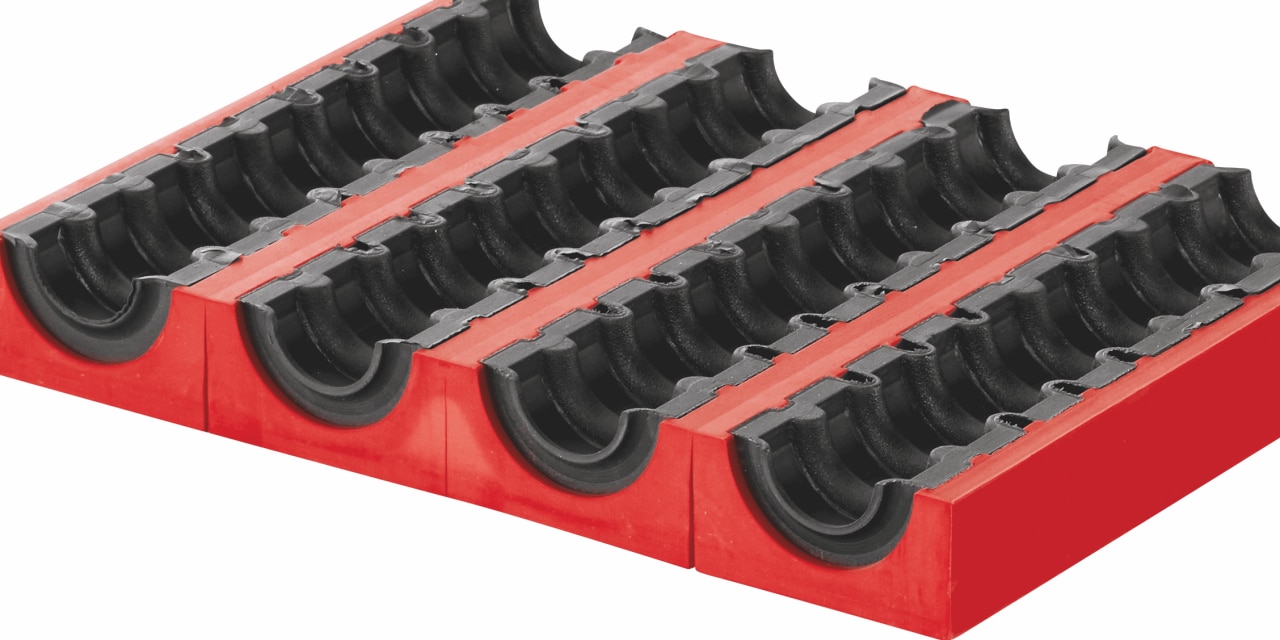

Im Vergleich zu anderen Systemen beschleunigen die farblich kodierten Adaptermodule sowie die geschlitzen Modulplatten die Montage.

Unsere Rahmenschottsysteme bieten Ihnen ATEX-geprüfte Widerstandsfähigkeit gegen Verpuffungen und Explosionen.

Eindeutig kontrolliert

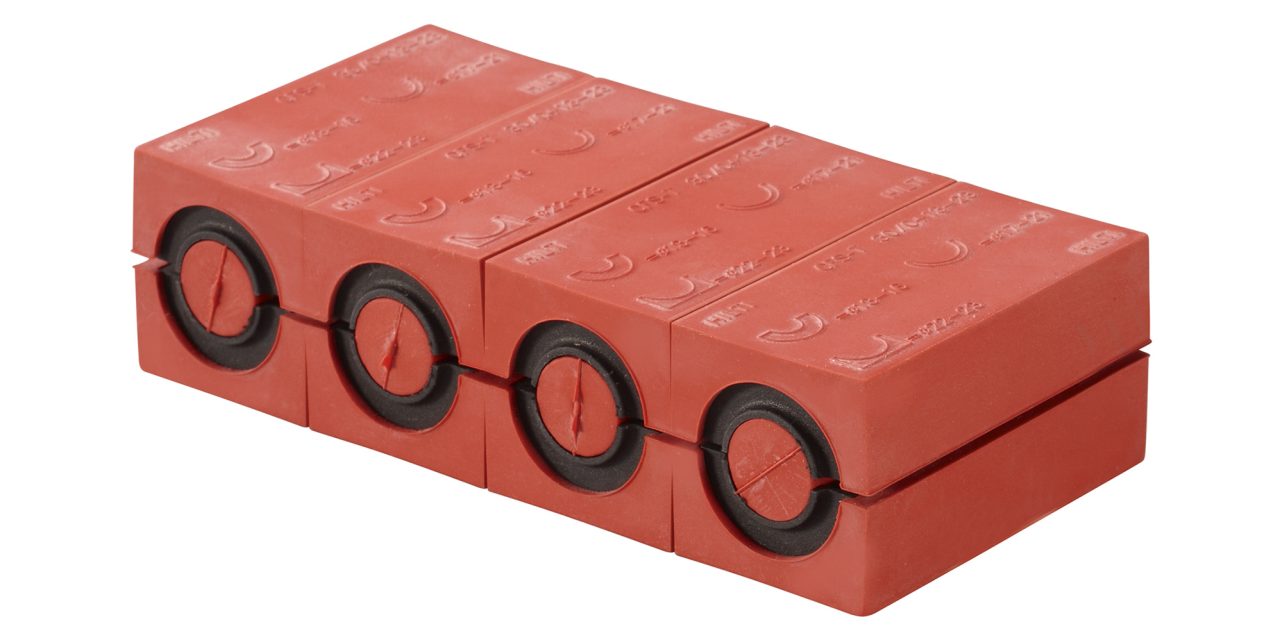

Das versehentliche Installieren eines falschen Kabelmoduls ist bei unserem Rahmenschottsystem nahezu ausgeschlossen. Dafür sorgt die Farbcodierung unserer Kabelmodule. Ein kurzer Kontrollblick genügt: Sie sehen an der Farbcodierung sofort, ob das verwendete Kabelmodul für den jeweiligen Kabeltyp das richtige ist.

192001

Einfach in der Logistik

Mit nur 7 verschiedenen Kabelmodulen decken Sie ein Kabelspektrum von 3mm bis 99mm

Außendurchmesser ab. Damit reduzieren Sie ihren Bestand an erforderlichen Komponenten für

Neuinstallationen oder Wartungsprojekte.
