MP-PS 2-2 Rohrschuh

Name: MP-PS 2-2 Rohrschuh
Brand: Hilti
SKU: r14230971

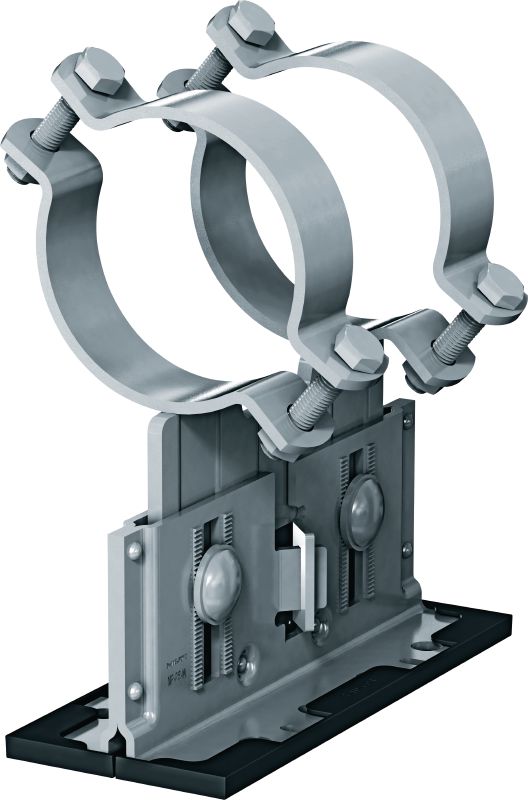

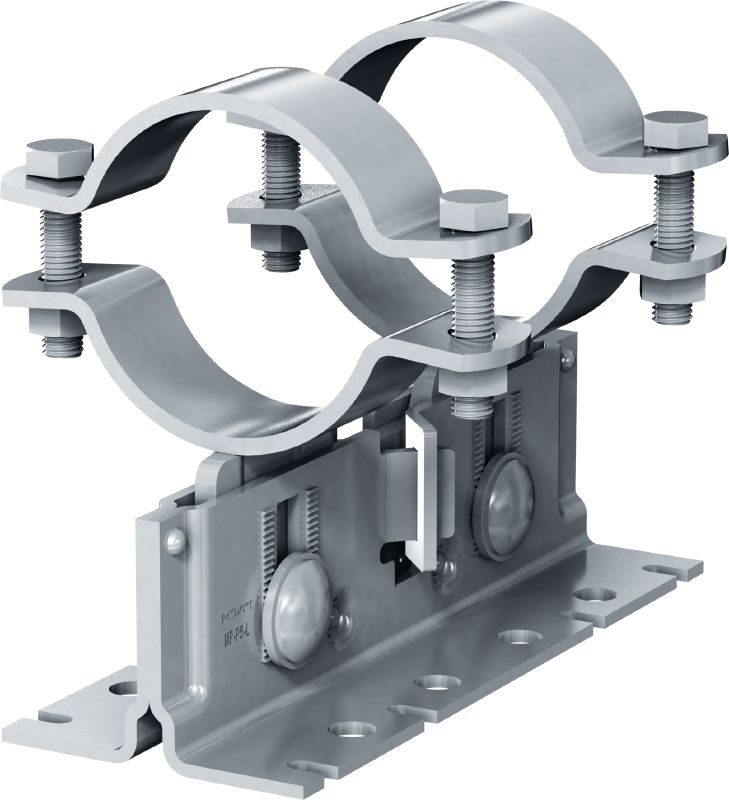

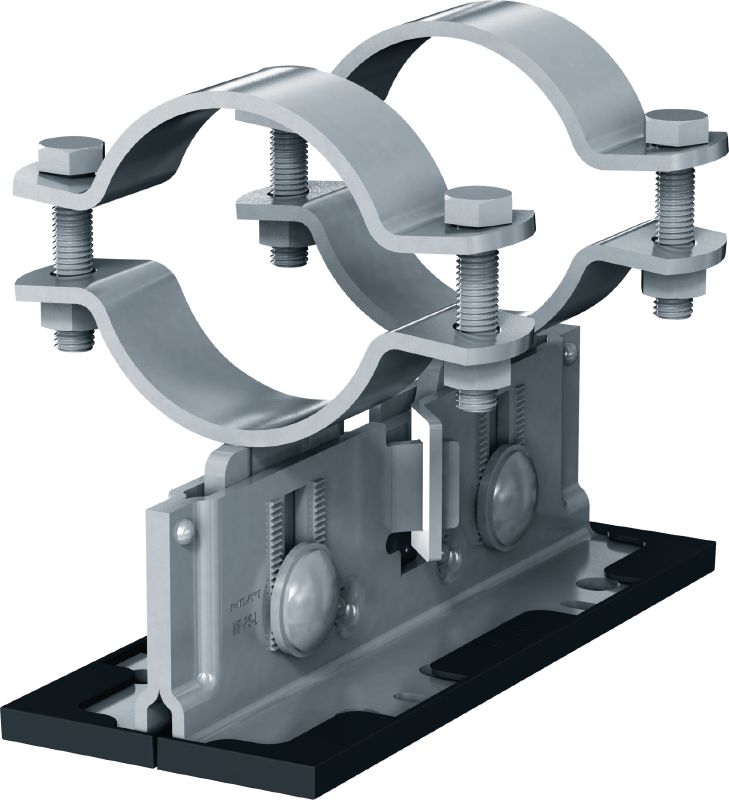

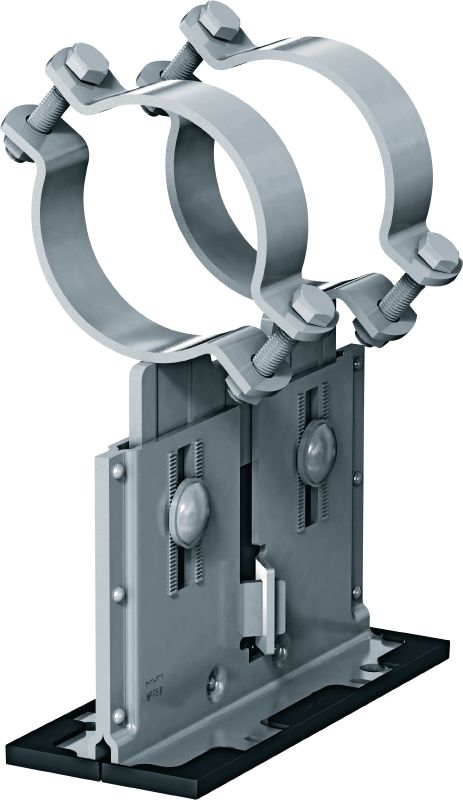

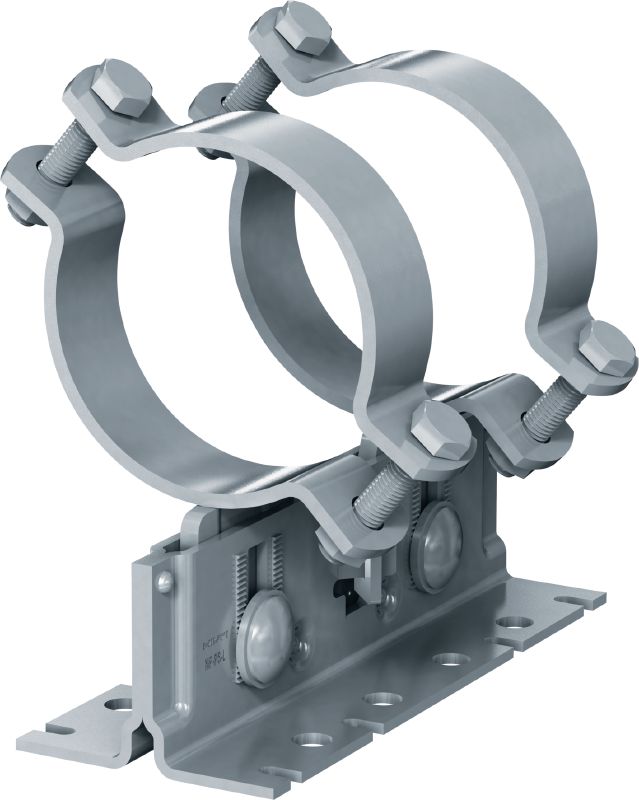

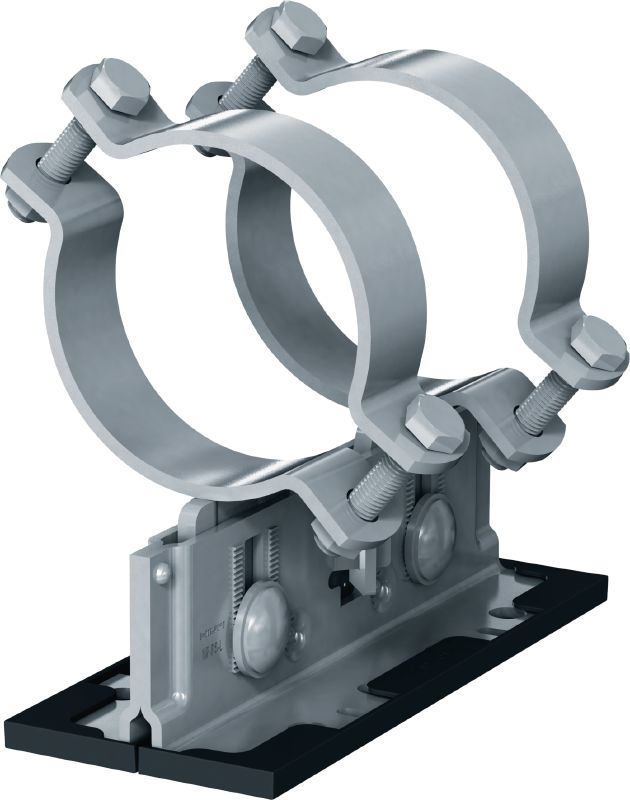

Rohrschuh (OC) mit Höhen- und Neigungsverstellbarkeit für schwere industrielle Anwendungen im Aussenbereich mit Rohraussendurchmessern von 21-328 mm (1/2" bis 12")

Feuerwiderstand (Ja/Nein): Nein
Temperaturbeständigkeit: -20 - 300 °C
Werkstoffzusammensetzung: Grundplatte: S280GD / Modif POSMAC-C, Bögen: S235JR – DIN EN 10025, Mittelplatte: S235JR – DIN EN 10025, Gleitplatte: PA66 + GF30, Bolzen: Stahl, Festigkeit 8.8, Mutter: Stahl, Festigkeit 8

Hilti Kunden suchten auch Rohrbefestigung, Rohrschuh, Doppel-Rohrschuh, Rohrschuhsystem oder Installation.

Technische Daten

Feuerwiderstand (Ja/Nein)

Nein

Temperaturbeständigkeit

-20 - 300 °C

Werkstoffzusammensetzung

Grundplatte: S280GD / Modif POSMAC-C, Bögen: S235JR – DIN EN 10025, Mittelplatte: S235JR – DIN EN 10025, Gleitplatte: PA66 + GF30, Bolzen: Stahl, Festigkeit 8.8, Mutter: Stahl, Festigkeit 8

Werkstoffstärke

Grundplatte: 4 mm, Mittelplatte: 7 mm, Gleitplatte: 3 mm, Rippenscheibe: 4 mm

Oberfläche

Beschichtung für den Außenbereich – HDG

Feuerverzinkt

Nichtrostender Stahl

Nein

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

Untergrundmaterial

Beton, Stahl, Modulares Stützsystem

Schraubenschlüsselgröße

19 mm

Drehmoment für Höhenverstellung

50 Nm

Länge

255.8 mm

Weitere Produktinformationen

PA66-GF30 vs. ZM: 0,146, PA66-GF30 vs. HDG: 0,129, PA66-GF30 vs. Zn: 0,177

Technische Dokumente

Vorteile & Anwendungen

Vorteile

Vielseitig einsetzbar – das gleiche Rohrschuhsystem für feste, gleitende, geführte oder freistehende Unterkonstruktionen an Hilti Modulträgern, Stahlträgern und Beton
Umfangreiche Softwareunterstützung – einfachere Berechnung mit PROFIS, Hilti FixPoint Calculator, BIM/CAD-Bibliotheken und verschiedenen Plug-ins
Belastungsdaten und Dokumentation vorhanden – Bemessung nach EN 13480-3, Eurocode 3 und MSS-SP58 Richtlinien für Komponenten von Rohrhalterungen
Schnellere Installation vor Ort – einfaches Einstellen von Höhe und Neigung nach der Befestigung des Rohrschuhs
Breiterer Klemmbereich – geeignet für verschiedene Rohre mit oder ohne zusätzliche Einlagen

Anwendungen

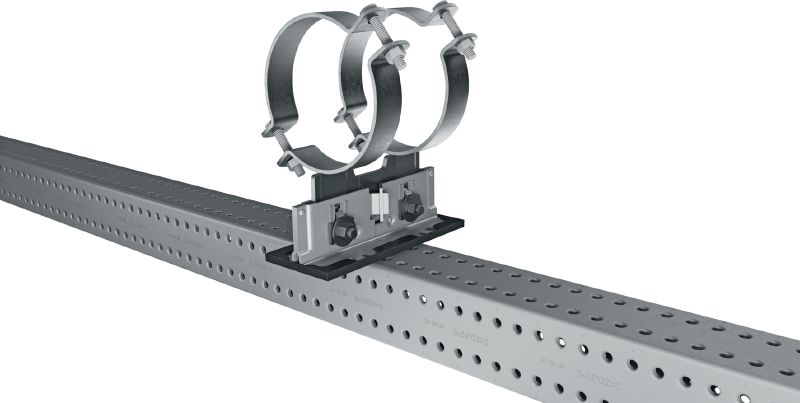

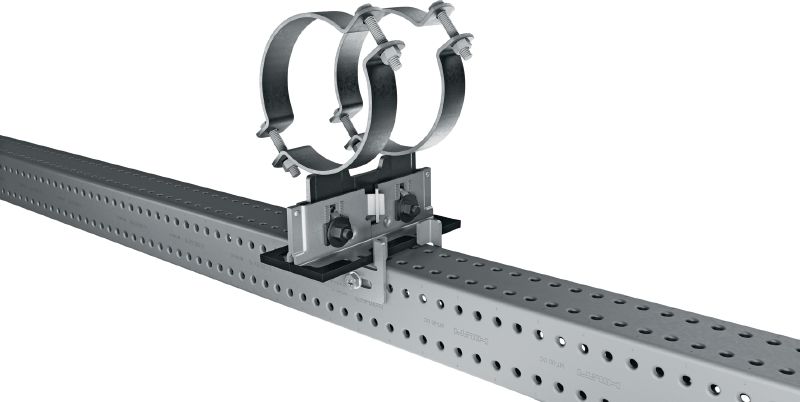

Befestigung von Rohren an Stahlträgern, Beton oder Hilti Modulträgern
Rohrleitungen in Anwendungen und Anlagen rund um Onshore-Industrie, Stromerzeugung, Pharmazeutik, Elektronik oder Automobilbau
Geeignet für Anwendungstemperaturen bis 300 °C und Dämmstoffe bis 220 mm Dicke
Empfohlen für den Einsatz im Innen- oder Außenbereich mit geringer bis moderater Schadstoffkonzentration (C3)

Für Informationen bzgl. Zulassungen und Zertifikate klicken Sie auf den jeweiligen Artikel.
