Grundplatte MIB-SH

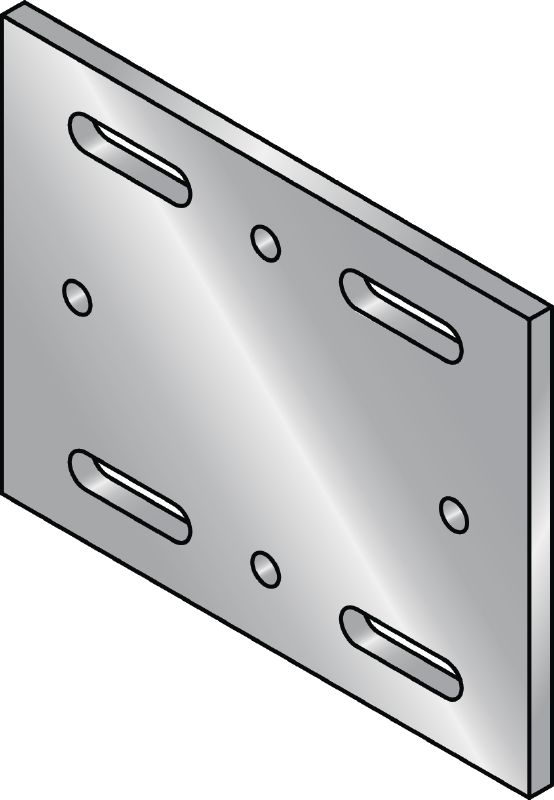

Standplatte MIB-SCH Stahl #2174676
Feuerverzinkte Grundplatte zur Befestigung von MI Montageträgern auf Stahl
- Gewicht: 9.1 kg
- Werkstoffzusammensetzung: DD11 MOD - HN 547, S235JR - DIN EN 10025
- Oberfläche: Feuerverzinkt: min. 55 µm – DIN EN ISO 1461
Hilti Kunden suchten auch Grundplatte, Trägeranbindung, Anbindung, schwere Lasten oder flexibel.
Optionen auswählen
Stahlträgerbreite
- 235 - 305 mm
Modulträgertyp
- 90, 120
Verpackungseinheit
- 2 Stk
Menge
Packungen
Gesamt Stk.
2
Nettopreis (rabattiert)
649,71 EUR
324,86 EUR / 1 Stück
Technische Daten
Gewicht
9.1 kg
Werkstoffzusammensetzung
DD11 MOD - HN 547, S235JR - DIN EN 10025
Oberfläche
Feuerverzinkt: min. 55 µm – DIN EN ISO 1461
Umgebungsbedingungen
Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)
Breite - B
430 mm
X
350 mm
Y
294 mm
Technische Dokumente
Vorteile & Anwendungen
Vorteile
- Anbindepunkt des Montageträgers für Sonderfälle an beliebiger Stelle positionierbar
- Alle Stahlträgerbreiten von 75 mm bis 300 mm und Beton mit nur 3 Plattengrößen abgedeckt
- Hochfestes Bauteil für besonders hohe Lasten ausgelegt
Anwendungen
- Anbindung an Stahl mit M16 Gewindestangen
- Für MI 90/MI 120 Montageträger in Kombination mit MIC-SC90/MIC-SC120 Verbindern
- Ohne Schweißen für den Einsatz in Industrie und Gewerbe
- Zur einfachen Montage von Kabeltrassen und Rohrleitungen
- Empfohlen für den Innen- und Außeneinsatz in mäßig korrosiven Bereichen
