Befestigung von Baustelleneinrichtungen

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)
  • Sowohl beim Neubau als auch bei der Instandsetzung einer Brücke müssen Konstruktionen temporär am Überbau oder den Pfeilern befestigt werden.
  • Beispiele sind Gerüste, Schalungen, Inspektionsgeräte

Anforderungen an temporäre Verankerungen auf Brückenbauwerken

Grundsätzlich ist in Abhängigkeit von der Höhe der Einwirkung das Befestigungsmittel zu wählen. Insbesondere sind folgende Anforderungen und Randbedingungen für die Auswahl des Befestigungsmittels zu berücksichtigen:

  • Zugelassenes System
  • Durchmesser und Verankerungstiefe des Befestigungsmittels
  • Verarbeitungs- und Aushärtezeit
  • Schnelle und sichere Montage
  • Rückbau des Verankerungselements möglich / Wiederverwendbarkeit
  • Besondere Anforderung bei der Montage (z.B. staubfrei, Bohrverfahren)
  • Bemessungssoftware und Dokumentation notwendig

Bemessung / Normative Regelungen

Bemessung für statische und quasi-statische Belastung nach DIN EN 1992-4

Der optimale Dübel zur Befestigung von Baustelleneinrichtungen

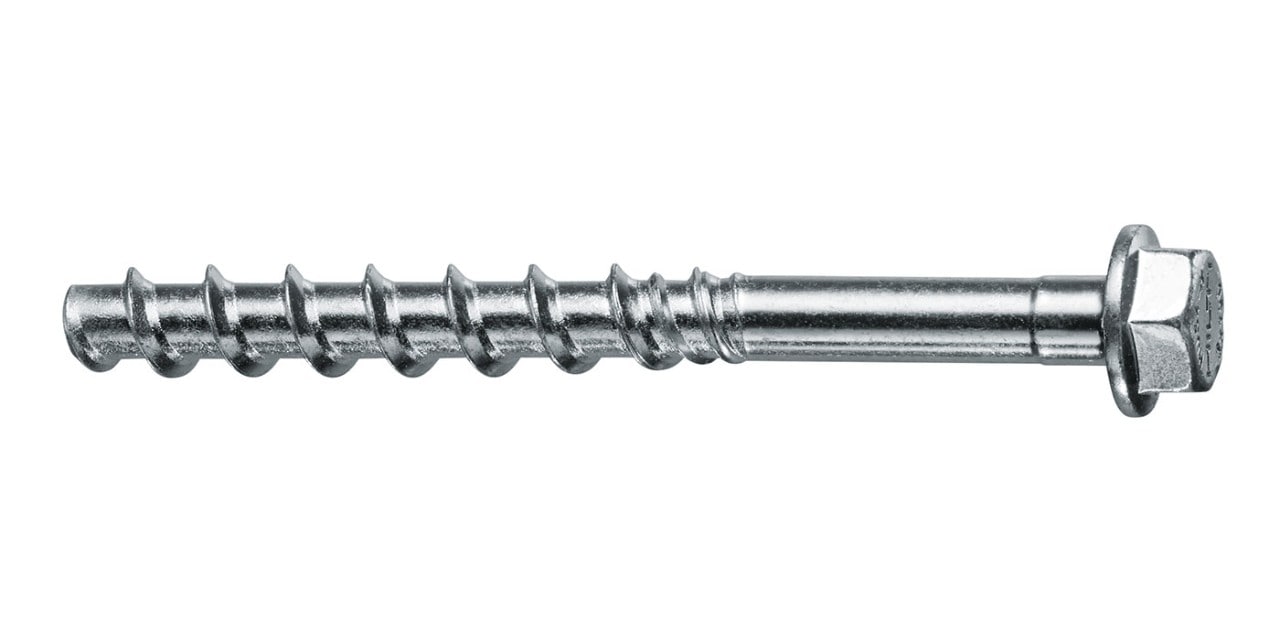

  HUS3-H

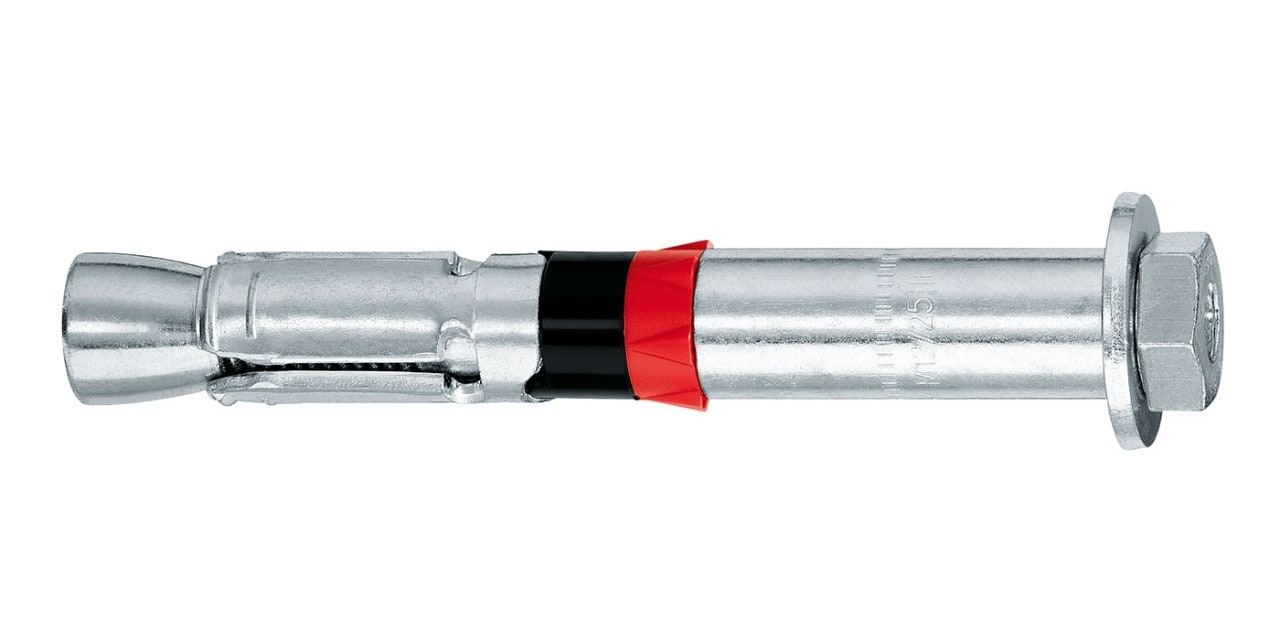

HSL3

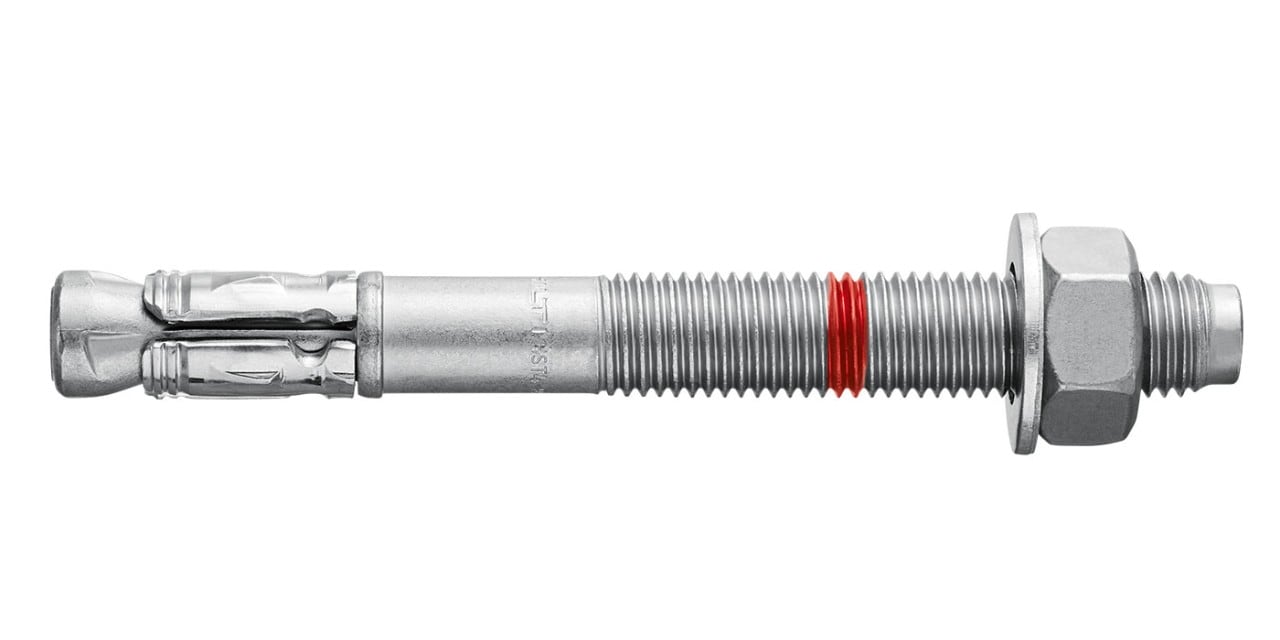

HST3

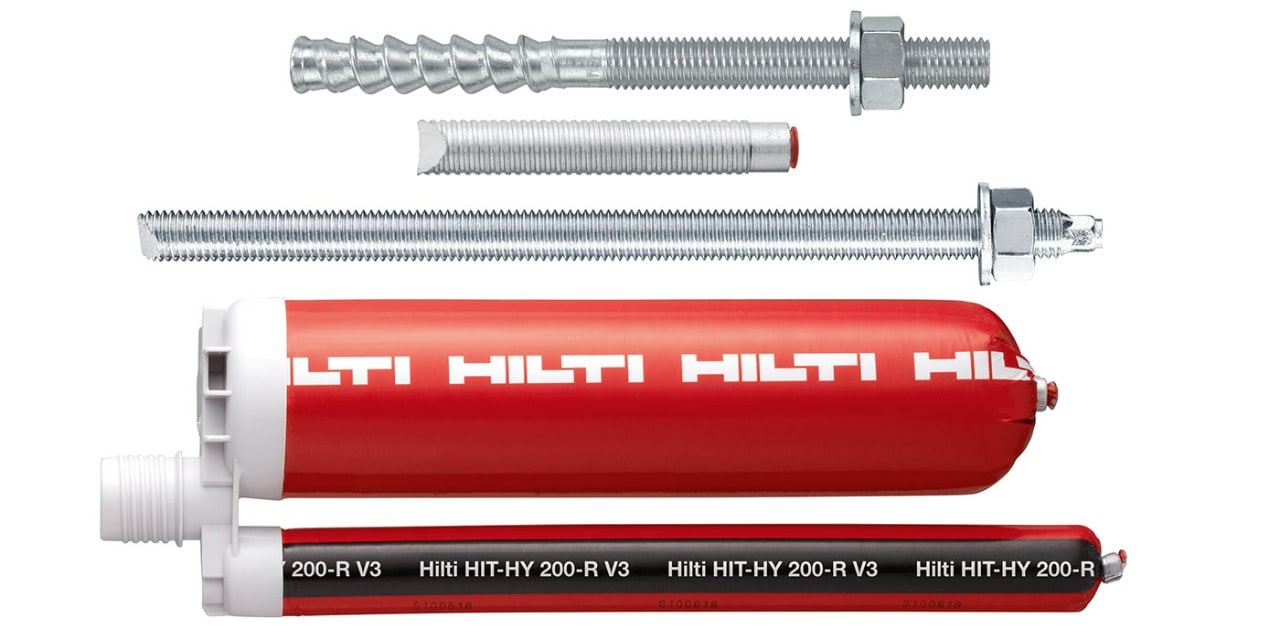

HIT-HY 200-R V3
mit HAS-U, HIS-N
oder HIT-Z

Durchmesser

Durchmesser 14 mm
nach ETA-13/1038

Durchmesser 16 und 20
nach ETA-02/0042

Durchmesser 8-24
nach ETA-98/0001
  • Durchmesser 8-30 mm
    entsprechend ETA
  • ETA-19/0601 für HAS-U
    und HIS-N oder
    ETA-19/0632 für HIT-Z
Stahlqualität C-Stahl galvanisch
verzinkt oder mit
Multilayer Coating oder
nichtrostender Stahl A4
C-Stahl verzinkt oder
nichtrostender Stahl A4
C-Stahl verzinkt,
A4 und HCR

C-Stahl verzinkt oder
nichtrostender Stahl A4

Besonderheiten

Justierbare Schraube,
Schnelle Montage mit
Schlagschrauber,
sofort belastbar

  Schnelle Montage mit
Schrauber und
Drehmoment-Tool,
Sichere Montage mit
Hilti SafeSet Technologie
  • Schnellhärtender
    Hybrid-Injektions-
    mörtel
  • Bohrloch wasserdicht
    mit frost- und tausalz-
    beständigem Injektions-
    mörtel
Demontierbarkeit Rückbau des
Verankerungs-
elements möglich
Rückbau des Verankerungs-
elements bei M20 möglich

Zulässige
Bohrverfahren
Standard-Hammerbohren
und Hohlbohren mit
automatischer
Bohrlochreinigung
Hammerbohren,
Hohlbohren mit
automatischer
Bohrlochreinigung,
Diamantbohren mit
Aufrauwerkzeug
Hammerbohren,
Hohlbohren mit
automatischer
Bohrlochreinigung,
Diamantbohren mit
Aufrauwerkzeug
Hammerbohren,
Hohlbohren mit
automatischer
Bohrlochreinigung,
Diamantbohren mit
Aufrauwerkzeug
Bemessungs-
Software
Profis Engineering
inkl. Dokumentation
Profis Engineering
inkl. Dokumentation
Profis Engineering
inkl. Dokumentation
Profis Engineering
inkl. Dokumentation
Zum Produkt HUS3-H HSL3 > HST3

> HIT-HY 200-R V3
> HAS-U
> HIS-N
> HIT-Z
