Verankerung von Wind- und Lärmschutzwänden

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)

Die Verankerung von Wind- und Lärmschutzwänden erfolgt in der Regel auf den Brückenkappen. Durch die steigenden Anforderungen an den Lärmschutzmaßnahmen müssen Wände bis 5 m Höhe auf Brückenkappen befestigt werden.

Anforderungen an Verankerungen von Wind- und Lärmschutzwänden

  • Zugelassenes System
  • Nichtrostender Stahl A4
  • Abstandsmontage mit Unterfütterung (Vergussmörtel)
  • Abgedichtetes Bohrloch
  • Temperaturbeanspruchung
  • Durchmesser und Verankerungstiefe des Befestigungsmittels
  • Verarbeitungs- und Aushärtezeit
  • Besondere Anforderung bei der Installation (Montagetemperatur, staubfreies Bohrverfahren)
  • Bemessungssoftware und Dokumentation notwendig

Bemessung / Normative Regelungen

  • Bemessung für statische und quasi-statische Belastung nach DIN EN 1992-4
  • Richtzeichnungen RIZ-ING LSW

DAS OPTIMALE BEFESTIGUNGSELEMENT FÜR WIND- UND LÄRMSCHUTZWÄNDE

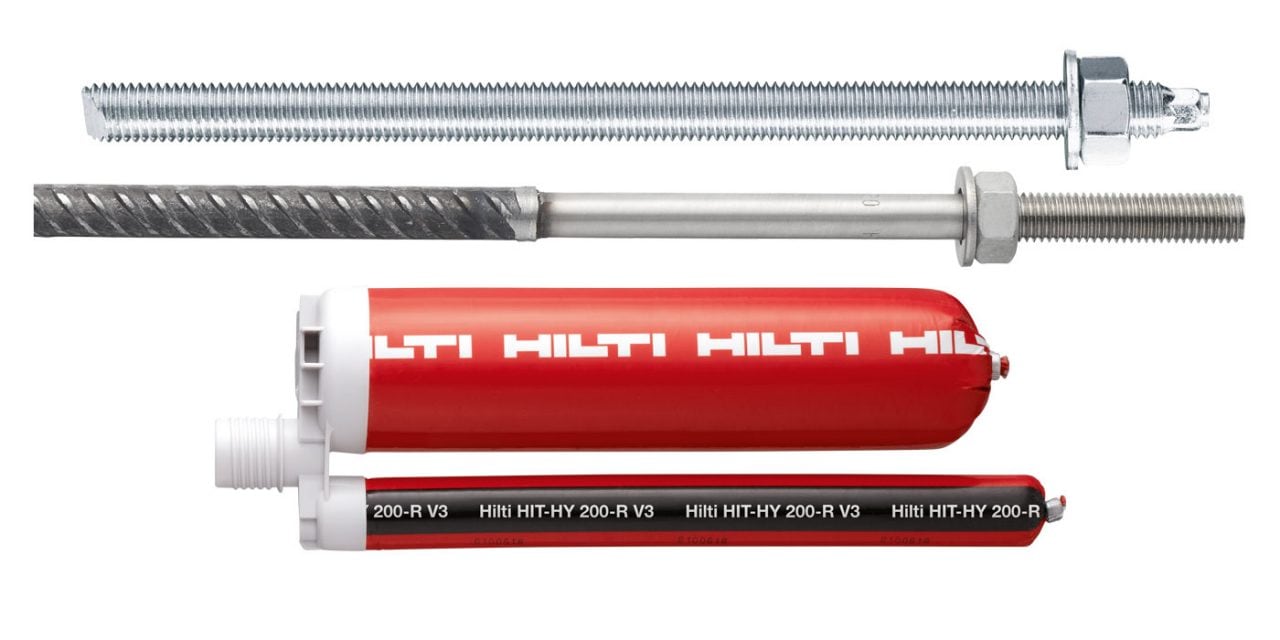

HIT-HY 200-R V3 mit
HAS-U oder HZA-R

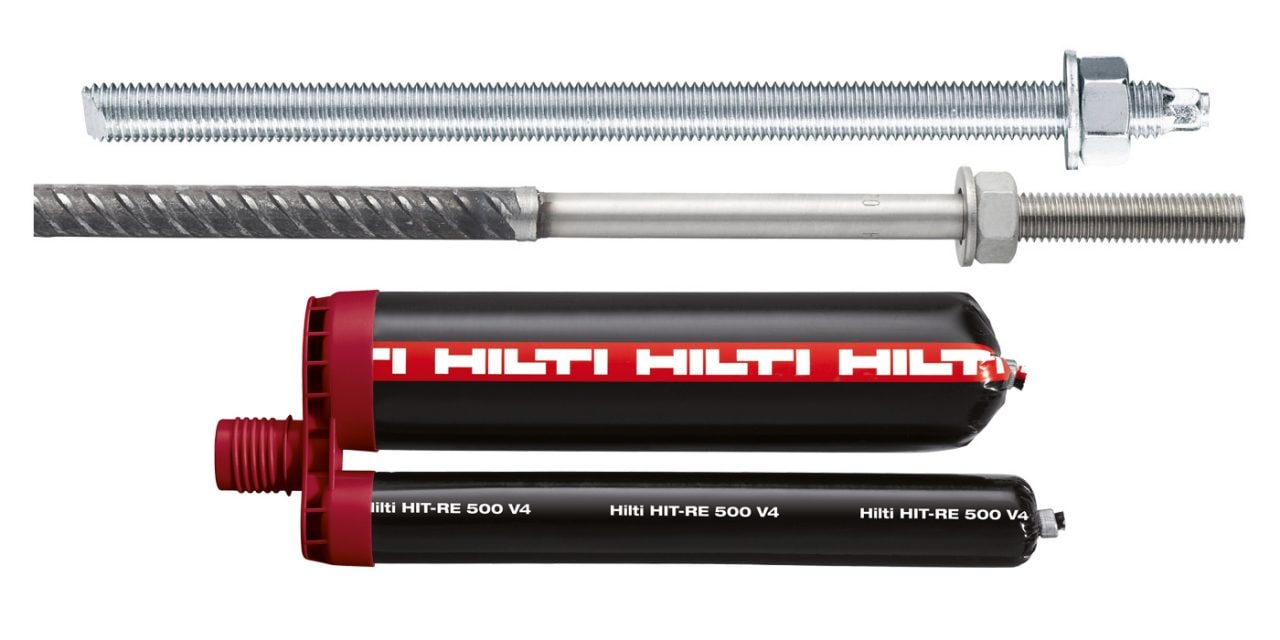

HIT-RE 500 V3
mit HAS-U oder HZA-R

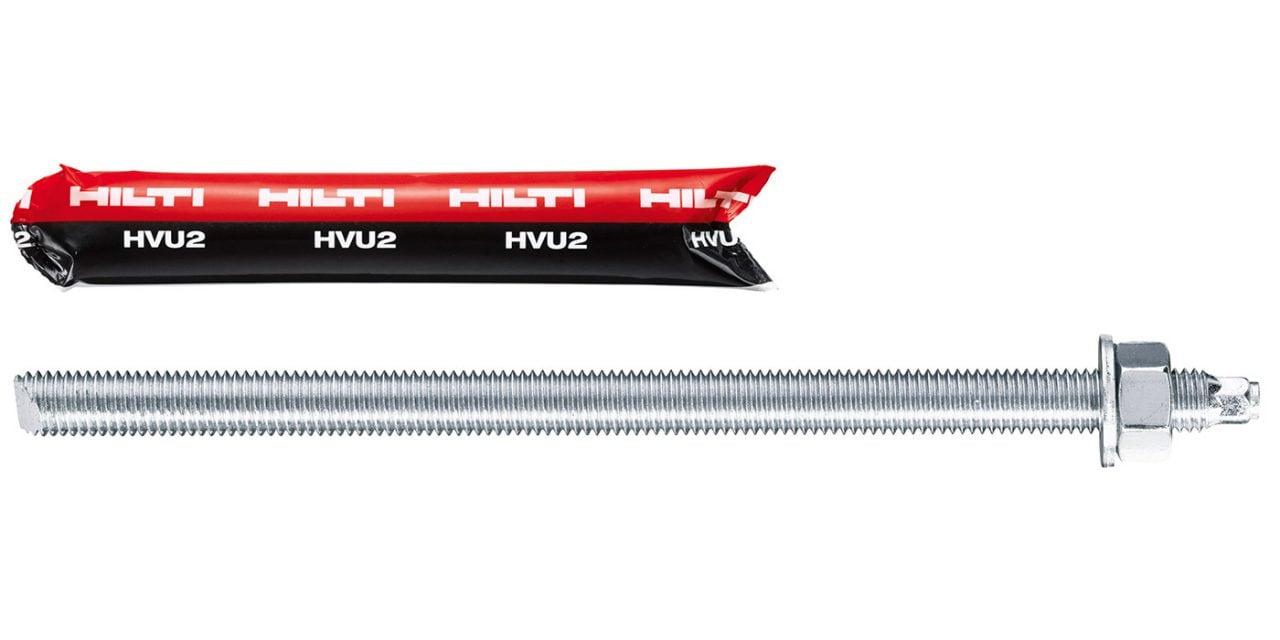

HVU2 mit HAS-U

Durchmesser

16-30 mm
nach ETA-19/0601

16-30mm
entsprechend ETA-20/0541

16-30 mm
entsprechend ETA-16/0515

Qualifikation

Schnellhärtender
Hybrid-Injektionsmörtel

Langsam aushärtender
Injektionsmörtel auf
Epoxidharz-Basis

Schnellhärtende
Epoxidharz-
Verbundankerpatrone
Stahlqualität nichtrostender Stahl A4
nach Korrosionswiderstandsklasse III
nichtrostender Stahl A4
nach Korrosionswiderstandsklasse III
nichtrostender Stahl A4
nach Korrosionswiderstandsklasse III
Zulässige
Bohrverfahren
Hammerbohren, Hohlbohren
mit automatischer Bohrlochreinigung,
Diamantbohren mit Aufrauwerkzeug
Hammerbohren, Hohlbohren
mit automatischer Bohrlochreinigung,
Diamantbohren mit Aufrauwerkzeug
Hammerbohren, Hohlbohren
mit automatischer Bohrlochreinigung,
Diamantbohren mit Aufrauwerkzeug
Besonderheiten Bohrloch wasserdicht mit
frost- und tausalzbeständigem
Injektionsmörtel
Bohrloch wasserdicht mit
frost- und tausalzbeständigem
Injektionsmörtel
Bohrloch wasserdicht mit
frost- und tausalzbeständigem
Injektionsmörtel
Bemessungs-
Software
Profis Engineering inkl.
Dokumentation
Profis Engineering inkl.
Dokumentation.
Profis Engineering inkl.
Dokumentation
Zum Produkt

> HIT-HY 200-R V3
HAS-U
HZA-R

HIT-RE 500 V3
HAS-U
HZA-R

HVU2
HAS-U

Zugehörige Systemprodukte

Detektion der Bestandsbewehrung / Vorbereitung

PS 1000 X-SCAN-SYSTEM

Effizienter Betonscanner für Strukturanalysen und zur Lokalisierung eingebetteter Objekte in mehreren Schichten

Zum Produkt

PS 300 Ferroscan

Betonscanner für Strukturanalysen von Bewehrungseisen inkl. Überdeckungsmessung und Abschätzung von Durchmessern

Zum Produkt

PLT 300

Einfach zu bedienende, selbstnivellierende Totalstation für 1-Mann-Bedienung mit automatischer Stationierung auf der Baustelle – maximaler Arbeitskomfort und Produktivität

Zum Produkt

Hilti Volume Calculator App

Hilft Ihnen, Mörtel zu sparen und die Produktivität Ihrer Baustelle zu steigern

Zur App

Bohren und Aufrauen

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE 60 – A36

SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton.

Zum Produkt

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse.

Zum Produkt

TE-CX (SDS PLUS) + TE-YX (SDS MAX)

Bohrer

Zum Produkt TE-CX Zum Produkt TE-YX

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

TE-Y RT

Aufrauwerkzeug für diamantkerngebohrte Bohrlöcher in Beton.

Zum Produkt

Reinigen der Bohrungen

VC 40 - UM

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

Zum Produkt

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt

Luftdüse

Zubehör zum Bohrlochausblasen bei Injektionsmörtelanwendungen.

Zum Produkt

Setzen des Dübels

P 8000 D

Pneumatisches Auspressgerät (nur in Kombination mit RE500 V3).

Zum Produkt

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55

Akku-Auspressgerät (22V) mit Injektionsverlängerung und Stauzapfen.

Zum Produkt HDE 500-A22 Zum Produkt HIT-VL 11 Zum Produkt HIT-SZ 14-55

TE-C HVU2 M8-M16

Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen

Zum Produkt

SIW-6AT-A22

Schlagschrauber 22 V

Zum Produkt

Bemessungstool Aufbeton

Für die Bemessungssoftware inkl. Dokumentation erhalten Sie auf Anfrage eine individuelle Freischaltung für Ihren PC zur Nutzung des Hilti Design Tool Aufbeton.

Zugang erhalten

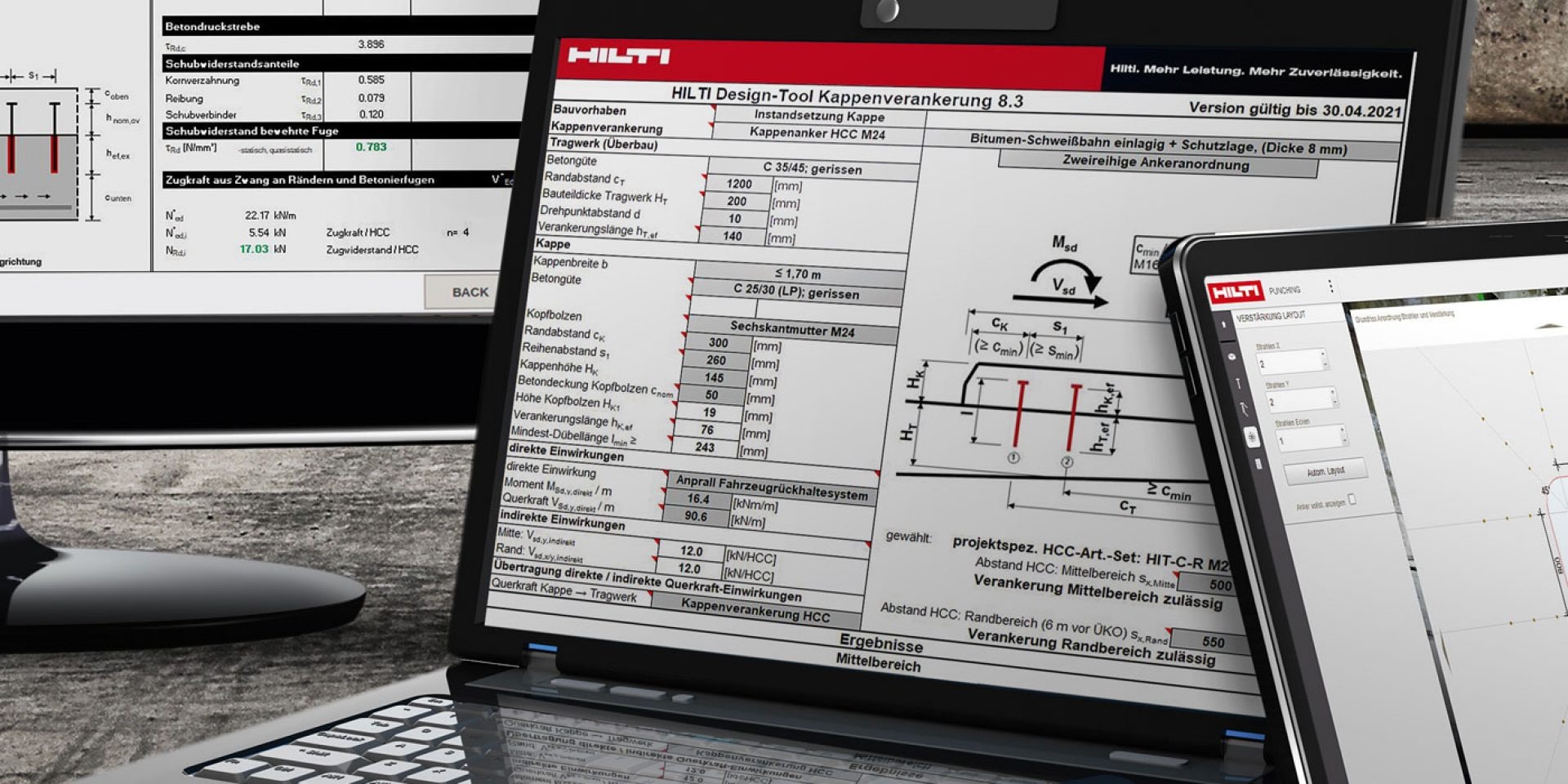

Bemessungstool Kappenverankerung
