Die Verbindung von Holz zu Beton ist für Zimmerer und Tragwerksplaner ein wichtiges Thema, sei es im Neubau, bei der seriellen Sanierung oder bei Arbeiten im Bestand. Üblich ist die Verankerung der Holzkonstruktion in Bodenplatten oder Kellergeschossdecken aus Beton. Im mehrgeschossigen Holzbau kann zusätzlich eine kraftschlüssige Verbindung an aussteifende Betonkerne erforderlich sein, da diese aufgrund statischer oder brandschutztechnischer Anforderungen gefordert werden kann.
Bei der Entscheidung für ein System zur sicheren Befestigung von Holzbauteilen auf Beton sind verschiedene Auswahlkriterien zu berücksichtigen. Abhängig von den konkreten Projektanforderungen müssen beispielsweise die Belastungsart sowie die Bauteillagerung ebenso berücksichtigt werden wie die vorhandenen Rand- und Achsabstände oder die Dicke der Bauteile.
Wichtige Befestigungsparameter für Holz-Beton-Verbindungen ergeben sich aus der Lage des zu errichtenden Gebäudes. Befindet sich dieses in einer erdbebengefährdeten Zone, müssen Sie in jedem Fall eine Erdbebenbemessung nach Eurocode 8 durchführen. Darüber hinaus sind je nach Standort und Bauwerksanforderungen weitere normative Vorgaben sowie Nachweise zu berücksichtigen, um eine sichere und regelkonforme Ausführung zu gewährleisten.
Für unsere mechanischen Dübel ist das kein Problem. Wir bieten für Ihre Holz-Beton-Anschlüsse eine breite Palette an seismisch zugelassenen Dübelbefestigungen an. So können Sie beispielsweise mit dem Bolzenanker HST4 selbst hohe statische und seismische Lasten in ungerissenem bzw. gerissenem Beton verankern.
Durch die Perimeterdämmung an der Außenseite erdberührter Kellergeschosswände sind Sie bei der Montage Ihrer vorgefertigten Holzbauteile auf der Geschossdecke häufig mit sehr geringen Randabständen im Beton konfrontiert.
Auch für diese Herausforderung bieten wir passende Lösungen. Bemessen Sie Ihre Verbindung zunächst mit unserer PROFIS Engineering Software und bestimmen Sie anschließend die geeignete Befestigungsart. Abhängig von den Anforderungen des Projekts können Spreizanker, chemische Dübel oder Betonschrauben eingesetzt werden. Unsere Lösungen gewährleisten eine sichere und zugelassene Befestigung von Holz auf Beton.
Der Baustoff Beton ist nicht gleich Beton. Unter der grauen und harten Oberfläche verbergen sich je nach Anwendung unterschiedliche Betongüteklassen. Welche davon zum Einsatz kommt, hängt von den Anforderungen Ihres Projekts ab.
Für neue Holzgebäude auf bekannten und definierten Betonuntergründen, also für alle sechs Betongüteklassen, sind unsere Befestigungslösungen uneingeschränkt zugelassen. Mit unseren HCW Holzverbindern, Dübeln und Betonschrauben befestigen Sie Holzbalken sicher auf Betonfundamenten oder verankern Holzbauteile zuverlässig in Betonwänden.
Bei Arbeiten im Bestand, von der Renovierung bis zur Sanierung und von Aufstockungen bis zu Anbauten, haben Sie es in der Regel mit undefinierten Untergründen zu tun. Das gilt für Böden, Wände und Decken. Hier stehen wir Ihnen gerne mit unserer ausgewiesenen Beratungsexpertise für Beton und Mauerwerk zur Seite.
Mit unseren Dübel-Belastungsversuchen unterstützen wir Sie vor Ort, wenn Sie Holzelemente in einem Untergrund befestigen müssen, für den keine verlässlichen technischen Daten vorliegen. So können Sie Ihre Renovierungs- und Sanierungsprojekte einfacher, sicherer und schneller umsetzen.
Mit einer innovativen Bemessungsmethode in Anlehnung an EN 1992-4 (SOFA 2.0) optimiert Hilti die Tragfähigkeit jedes Befestigungspunktes. Dadurch können Befestigungslösungen effizienter ausgelegt werden, wodurch sich die Anzahl der erforderlichen Verbindungsmittel reduzieren und Projektkosten senken lassen.
Für den Ausgleich von Bautoleranzen bietet der HCW Holzverbinder eine effiziente Lösung. Die ETA-zugelassene Steckverbindung ermöglicht die präzise Positionierung und Nivellierung von Holzbauteilen auf Beton in einem Arbeitsschritt. Dadurch lassen sich Montagezeiten um bis zu 30 Prozent reduzieren.
Schnelles und effizientes Holzverbindersystem aus verzinktem Stahl für die präzise Montage von vorgefertigten Holzkonstruktionen.
Leistungsstarker Bolzenanker aus verzinktem Kohlenstoffstahl für die zuverlässige Aufnahme hoher statischer und seismischer Lasten.

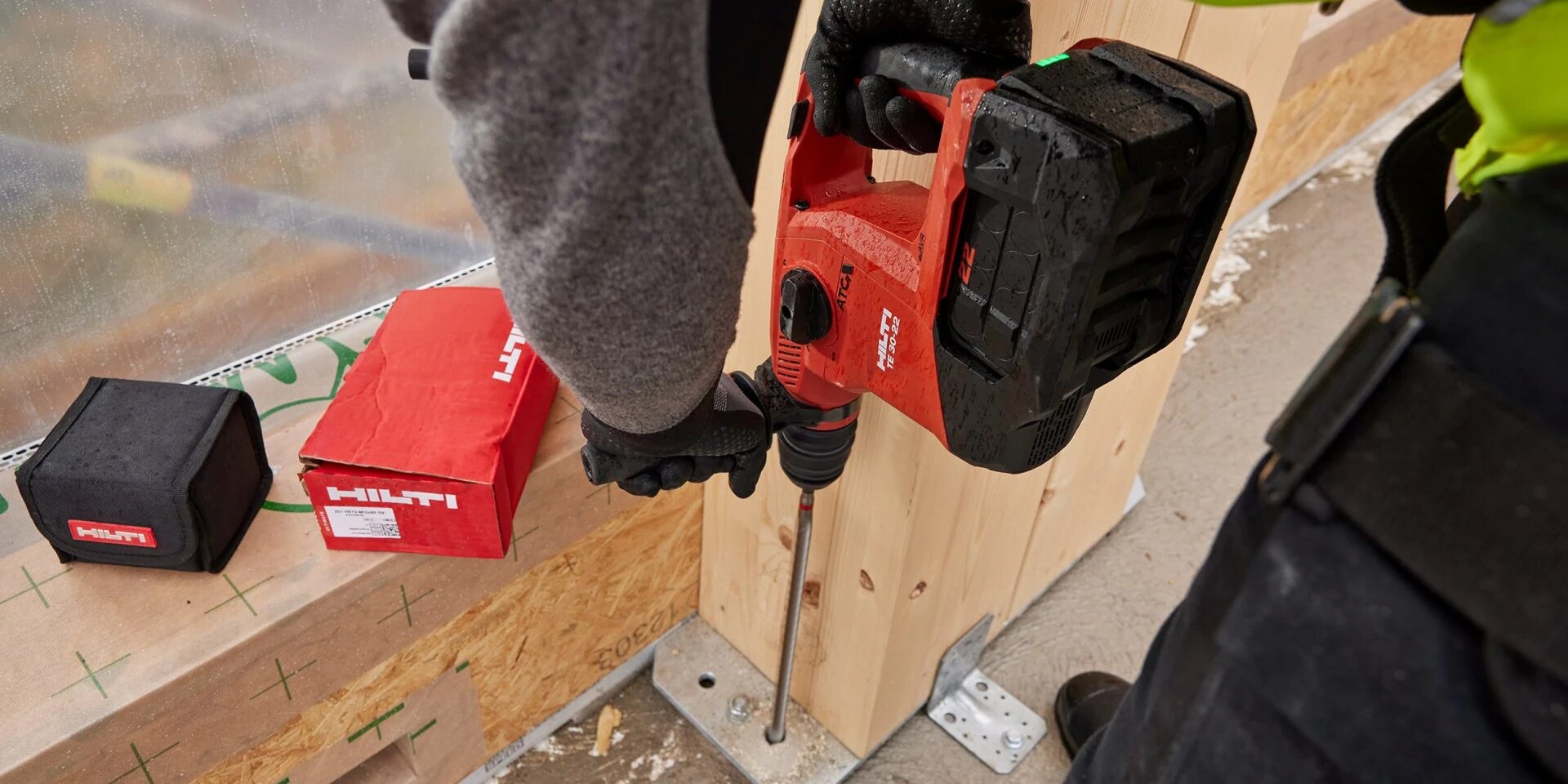

Leistungsstarke akkubetriebene Bohrhämmer von 2 bis 4 kg für schnelles und effizientes Bohren in Beton.
Für die einfache und wirtschaftliche Befestigung von Holz auf Beton können Schraubanker verwendet werden. Mit dem Hilti Schraubanker HUS4-H ist eine schnelle und sichere Montage ohne Bohrlochreinigung möglich. Eine passende Unterlegscheibe ist entsprechend den statischen Anforderungen auszuwählen.
Zum Ausgleich von Unebenheiten werden quellfähige Zementmörtel zum Unterfüttern eingesetzt. Der Quellmörtel stellt die kraftschlüssige Verbindung zwischen Holz und Beton her und übernimmt die Lastübertragung aus Eigengewicht und weiteren Verkehrslasten. Abhebende Kräfte sowie Horizontalkräfte werden über die Verankerung aufgenommen.
Zur Befestigung von Holzelementen, beispielsweise Holzbalken auf Betonfundamenten, ist eine Unterlegscheibe entsprechend den statischen Anforderungen zu verwenden. Dabei sind sowohl die Tragfähigkeit der Unterlegscheibe als auch die Flächenpressung im Holz nachzuweisen. Üblicherweise kommen Unterlegscheiben nach ISO 7094 (ehemals DIN 440) oder DIN 1052 zum Einsatz.
