In der alten Software Anchor konnte man einen Doppelflachstahlpfosten einfügen. Wie mache ich das beim Engineering 3.0.77, damit die Berechnung korrekt ist. Ist ja nicht unerheblich.
Sehr geehrter Herr Schäfer,
vielen Dank für Ihre Frage.
Werden Geländer in der Dübelsoftware ausgelegt, muss im Allgemeinen zwischen zwei verschiedenen Bemessungen unterschieden werden – der vollständigen Geländerbetrachtung inklusive aller sicherheitsrelevanter Nachweise (z.B. Verformungen, Knickverhalten, Dübelbemessung, etc.) sowie der vereinfachten Berechnung des Geländers (ausschließlich die Dübelbemessung).
PROFIS Anchor war lediglich in der Lage letztere Betrachtung durchzuführen, was bedeutet, dass die Kraftverteilung auf die Dübel von der Software bereitgestellt wird. Der Abstand untereinander sowie die Höhe der Pfosten wird in die Ermittlung der Dübelkräfte mit einbezogen, allerdings ohne die Form und Ausführung zu berücksichtigen, sodass es keinen Einfluss in PROFIS Anchor hat, ob ein Quadratrohr, ein Rundrohr oder ein Flachstahl angeschlossen wird.
In PROFIS Engineering verhält sich dies anders, da in der Bemessung alle sicherheitsrelevanten Nachweise berücksichtigt werden und dementsprechend das vollständige Geländer nachgewiesen wird. In diesem Fall kann der Einfluss der Form bzw. Ausführung der Pfosten in der Software festgestellt und überprüft werden. Die Bemessung verändert sich, wenn anstelle eines Quadratrohres beispielsweise eine Flachstahl ausgewählt wird.

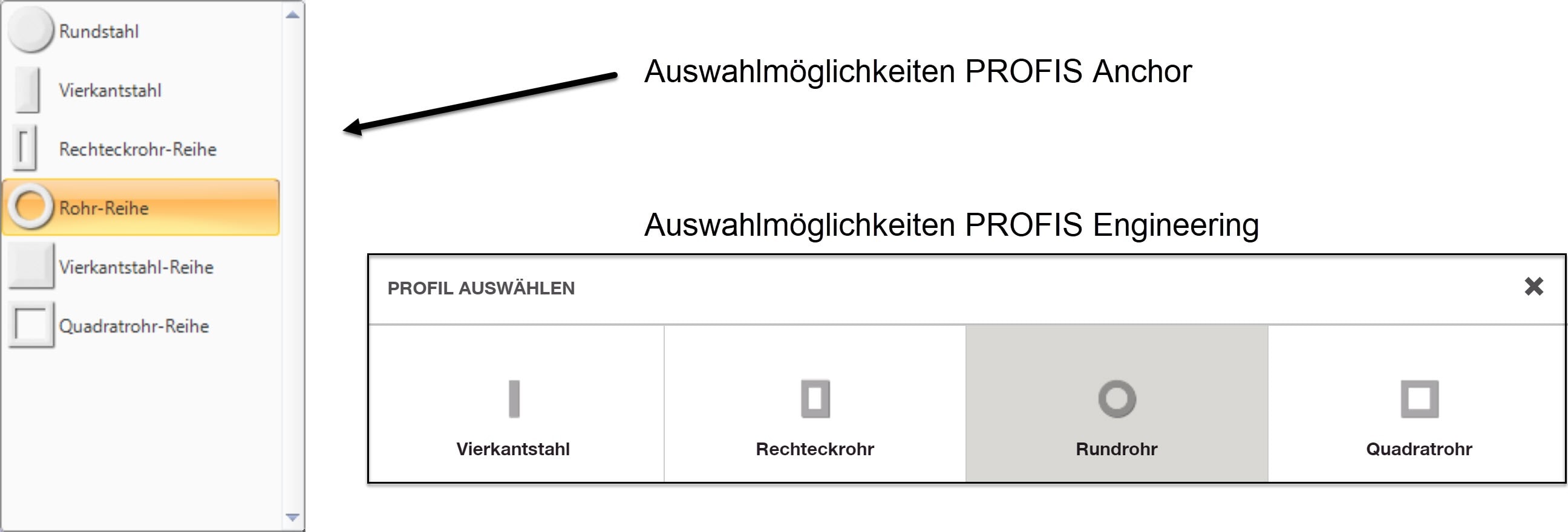

Wie Sie den folgenden Screenshots entnehmen können, gibt es weder in PROFIS Anchor noch in PROFIS Engineering aktuell die Möglichkeit Doppelflachstahlpfosten zu dimensionieren. Wir sind aber natürlich bestrebt möglichst viele Applikationen über unsere Software abzubilden und werden Ihren Wunsch der Berechnung von Doppelflachstahlpfosten mitnehmen und es in den nächsten Entwicklungsschritten der Software implementieren.
Für Rückfragen stehen wir Ihnen gerne hier oder auch unter unserer E-Mailadresse Planer-Support@hilti.com zur Verfügung.
Wir bitten daraus entstehende Unannehmlichkeiten zu entschuldigen und verbleiben mit freundlichen Grüßen.
Ihre Hilti Ingenieurberatung
