Profis Engineering Zuglast Lasteingabe in 3 Richtungen

Sehr geehrter Herr Sterk,

vielen Dank für Ihre Anfrage über ASK Hilti.

In PROFIS Engineering haben Sie mehrere Möglichkeiten eine Dübelbemessung mittels L-Winkel durchzuführen. Anwendungsbedingt werden bei der wirklichkeitsnahen Ankerplattenbemessung beim L-Winkel die Z-Lasten, sowie die Momente deaktiviert.

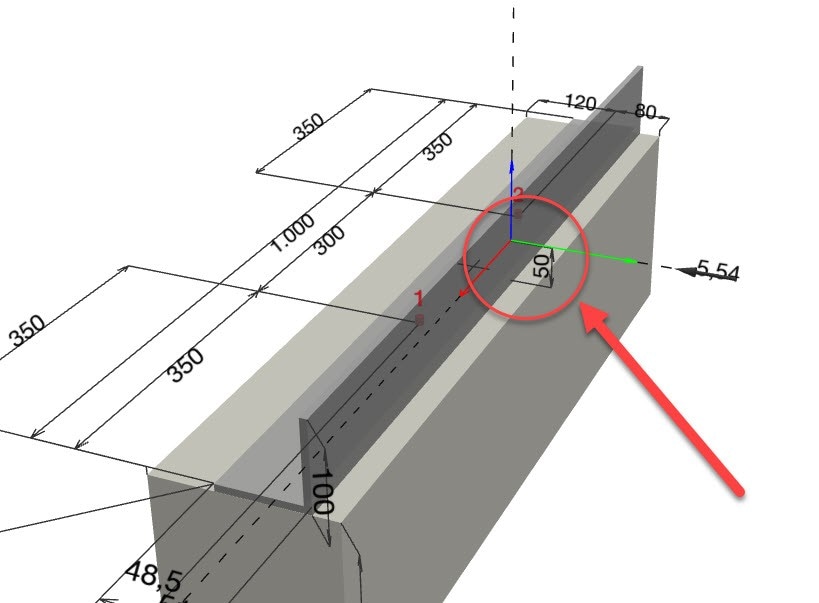

Momente, welche aufgrund der Querbelastung auf das L-Profil wirken, können Sie mit der Veränderung des Lastangriffspunkts nachbilden. (siehe Abbildung 1)

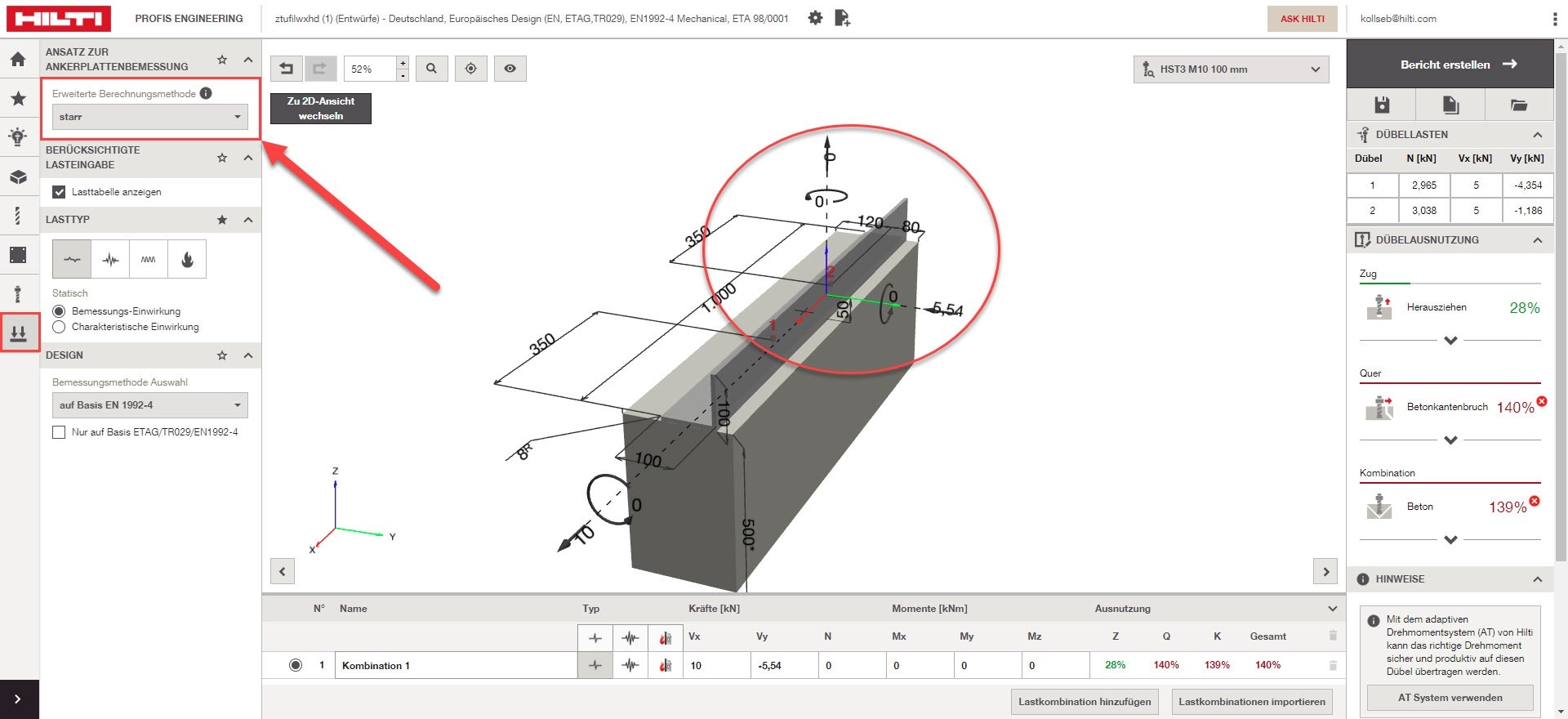

Wenn Sie die erweiterte Bemessungsmethode im Reiter der Einwirkungen auf „starr“ umstellen haben Sie wiederum die Möglichkeit alle Lasten einzutragen. (siehe Abbildung 2)

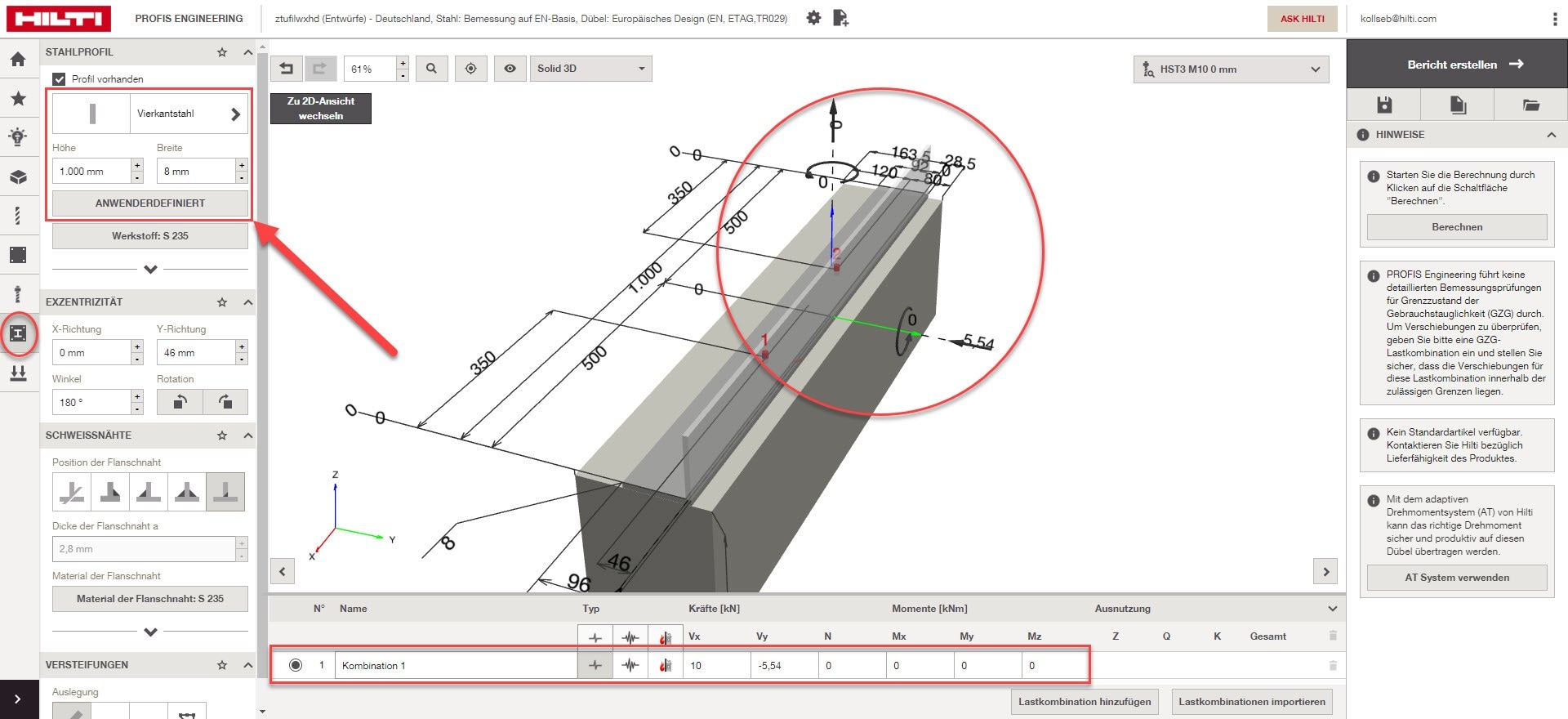

Falls diese Art der Darstellung nicht für Ihre Anwendung geeignet ist, können Sie Alternativ eine Ankerplatte inkl. eines Vierkantprofils wählen. Bei dieser Anwendung können Sie, wie gewohnt, alle Lasten in der Lasttabelle oder innerhalb der Zeichnung eingeben und zusätzlich auf die wirklichkeitsnahe Bemessungsmethode zurückgreifen. Um diese Einstellung zu realisieren, ist es notwendig im Reiter des Stahlprofils den Vierkantstahl auszuwählen und die Geometrie des Profils auf „ANWENDERDEFINIERT“ umzustellen. Im Anschluss haben Sie die Möglichkeit das Profil geometrisch zu verändern. (siehe Abbildung 3)

Beachten Sie bitte hierbei, dass der Lastangriffspunkt mittig der Ankerplatte liegt und in Z-Richtung nicht verändert werden kann. Dementsprechend müssten die vorliegenden Lasten angepasst werden.

Für Rückfragen stehen wir Ihnen gerne hier oder auch unter unserer E-Mailadresse Planer-Support@hilti.com zur Verfügung.


 Mit freundlichen Grüßen

Ihre Hilti Ingenieurberatung
