Warum gibt es nach EC2, Teil 4 zulässige Durchmesser im Anbauteil und was muss ich unter QUERBELASTUNG beachten, wenn diese größer als die angegebenen Werte sind?
Bei der Berechnung der Querkraftverteilung auf die Dübel einer Gruppe wird grundsätzlich davon ausgegangen, dass alle Dübel an der Querkraftaufnahme beteiligt sind. Voraussetzung dafür ist, dass das Lochspiel bei Dübelbefestigungen klein ist. Die nach EC2, Teil 4 [1] als zulässig angesehenen Durchgangsbohrungen sind Tabelle 1, Zeile 3 zu entnehmen.
Sind die gewünschten Durchgangsbohrungen größer als die in EC2, Teil 4 angegeben Werte, ist die Kräfteverteilung auf die einzelnen Dübel ungleichmäßig und die Lastverteilung schwer abzuschätzen.
EC2, Teil 4, Kapitel 6.2.2.1 [1] weist jedoch ausdrücklich darauf hin, dass bei geschweißten Bolzen/Ankern bzw. wenn der Ringspalt durch andere geeignete Maßnahme beseitigt wird die Durchgangsbohrung als "ohne Ringspalt" anzusehen ist, siehe unten.

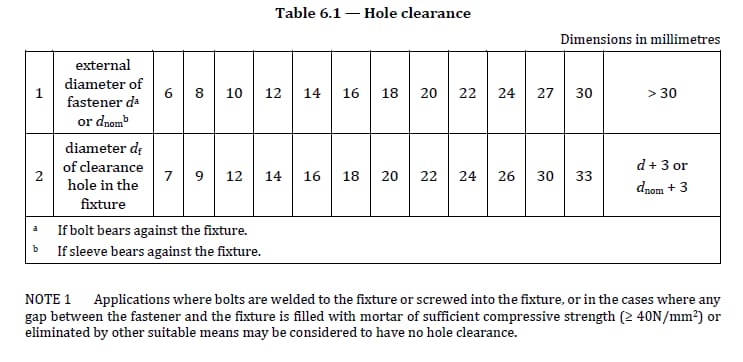

Abbildung 1 Auszug aus EC2, Teil 4 zu möglichen Maßnahmen, wenn der Ringspalt im Anbauteil größer ist als der maximal zulässige Wert nach EC2, Teil 4
Die Hilti Verfüllscheibe dient unter anderem zum Verfüllen der Bohrlöcher im Anbauteil für verschiedenste Befestigungssysteme.
In Verbindung mit HIT-RE 500 V4 bzw. HIT-HY 200-A V3 kann diese nachweislich zur Ringspaltverfüllung der Durchgangsbohrungen im Anbauteil verwendet werden.
