BIM im Brückenbau

Integrale Lösungen von Hilti und neue Formen der Zusammenarbeit

Die Filstalbrücke, der Rastatter Tunnel, die Brücke Petersdorfer See oder die Talbrücke Auenbach - wer kennt Sie nicht? Das sind einige, der durch das Bundesministerium für Verkehr und digitale Infrastruktur (BMVI) begleiteten Pilotprojekte [1] in Deutschland.

Wie aus der 3D-Brückenmodellierung, eine durch Building Information Modelling (BIM) gestützte, disziplinübergreifende Zusammenarbeit im Projekt entstehen kann, zeigen die neuesten Entwicklungen der Datenformate für Intrastruktur.

Digitale Modelle für den Brückenbau und deren Austausch

Mit neuen und weiterentwickelten, standardisierten Austauschformaten basierend auf dem Standard „Industry Foundation Class (IFC) – bSI draft Standard 4.2“, die international in den Arbeitsgruppen von BuildingSmart [2] koordiniert werden, sollen die Erweiterungen für den Brückenbau (IFC-Bridge, IFC-Rail, IFC-Tunnel und IFC-Road) für mehr Transparenz zwischen den Planungspartnern sorgen und damit einhergehend eine Reduktion von Planungskonflikten liefern.

BIM Anwendungsfälle

Integrale Planung mit definierten Anwendungsfällen wie Kollisionskontrolle, Visualisierungen und Termin/Kosten-Modellierung für mehr Transparenz decken sich im Brücken-/ Tunnelbau mit den klassischen Zielen einer BIM-basierten Arbeitsmethode anderer BIM-Anwendungsbereiche. Die angestrebte Transparenz kann und wird letztendlich auch in eine verbesserte Öffentlichkeitsarbeit münden.

Hilti entwickelt seine BIM Anwendungsfälle konsequent weiter, um eine einfache Integration der Abläufe in das Bauprojekt sicherzustellen.

Wir unterstützen Sie als professioneller und verlässlicher Partner im Bereich von Bauprodukten, Systemlösungen, Software und Services bei der BIM-basierten Planungsmethode. Hilti bietet für die frühe Planungseinbindung Kompetenzen an, um wirtschaftliche und durchdachte Lösungen zu generieren. Dieser neue Ansatz beginnt bereits in der Konzeptphase beim Vorentwurf, um einen durchgängigen Mehrwert zu entwickeln, der sich auch in spätere Projektphasen bei der Detailplanung, in Prozessoptimierungen und der baustellengerechten Ausführung fortsetzt.

Einfache integration der Abläufe in das bauprojekt

Planung

Signifikante Materialkosten- und Zeitersparnis, kein "On-Site Engineering".

Vorfertigung

Zeitersparnis im kritischen Bereich bei gleichzeitig höherer Konsistenz und Qualität.

Logistik

Erhöhte Produktivität und Transparenz durch Baustellenbelieferung.

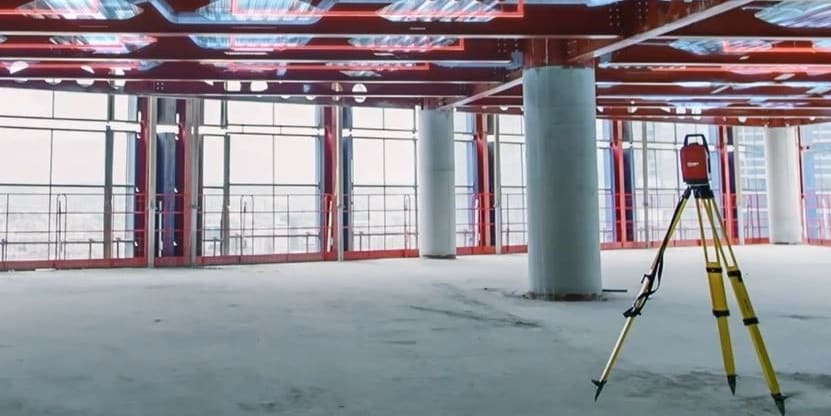

Bim-to-field

Erhöhte Produktivität und Genauigkeit auf der Baustelle.

Validierung

Nachverfolgung und Dokumentation für einen einfachen Validierungsprozess.

Field-to-bim

Dokumentation und Erfassung des "as built" Modells.

Please enter alternative text here (optional)
1 / 4
Hilti als integraler Planungspartner

Als integraler Planungspartner entwickeln wir gemeinsam mit unseren Kunden anwendbare, zielgerichtete Produktlösungen. Wir unterstützen Sie dabei, die jeweiligen Hilti BIM Anwendungsfälle direkt in Ihrem Projekt umzusetzen. Aus einer Symbiose von eigens entwickelten Produkten mit höchster Produktkompetenz eines Herstellers, passenden Services und professioneller Hersteller-Software lassen sich wertschöpfende, produktivitätssteigernde Systemlösungen ableiten, die Sie mit Beginn der Entwurfsphase über die Bauphase bis hin zur Betriebsphase im durchgängigen BIM-Prozess umfangreich profitieren lassen. Die gesteigerte Produktivität mit Hilti-BIM Lösungen zahlt sich durch Materialeinsparungen, Bauzeitersparnisse aufgrund von erhöhtem Vorfertigungsgrad, besserer Qualität vor Ort auf der Baustelle und letztlich durch eine Reduktion der benötigten Arbeitszeit aus.

Please enter alternative text here (optional)
2 / 4
Hilti BIM Lösungen am Beispiel einer flexibel konfigurierbaren A4-Einlegeschiene HAC-C-P

Die Einlegeschiene HAC-C-P ist in zahlreichen, maßgeschneiderten Varianten für Ihr Bauvorhaben erhältlich.

Please enter alternative text here (optional)
3 / 4
Einfacher Export des Fußpunktes mit nur einem Klick

Nach der Dübelbemessung Ihrer Anwendung in PROFIS Engineering können Sie den kompletten Fußpunkt inklusive Versteifungen, Profil, Ankerplatte, Schweißnaht und Dübel über die direkte Verknüpfung mit der BIM/CAD Toolbox in diverse Endformate und Zeichensoftwaresysteme mit nur einem Klick exportieren.

Please enter alternative text here (optional)
4 / 4

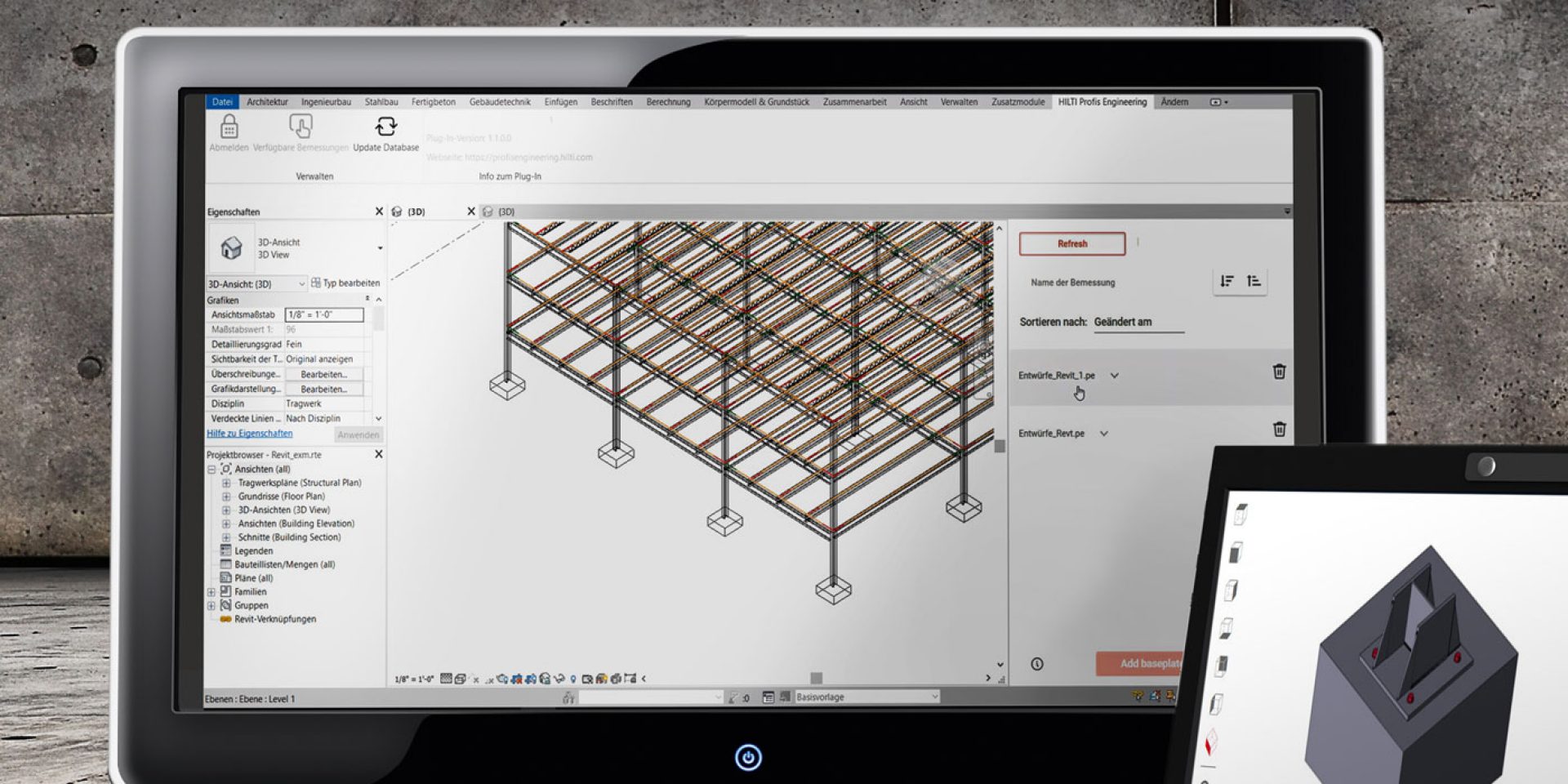

Mit dem Hilti Revit Plugin zur vollkommen Transparenz

Die native BIM Modellierungsumgebung in Autodesk® Revit wird durch die Bereitstellung eines parametrisierten Revit® Projektes und durch den einfachen Import via des Revit Plugins unterstützt. Konfigurieren Sie bequem mit einem digitalen Familien-Objekt und den dafür hinterlegten Produkt-Eigenschaften direkt in Ihrer Autodesk® Planungsumgebung. Alle Attribute des Fußpunktes inklusive Ankerplattengeometrie, Steifen, Profil, Dübelanzahl und Dübel bezogene Parameter erleichtern Ihren Entwurf und stellen die nötigen Parameter für flexible Anpassungen bereit. Hier können Sie das Hilti Plugin für Revit herunterladen.

Hilti als Integraler Planungspartner

Mehr zum Hilti-BIM Ansatz: BIM Services

Revit Plugin

Mehr erfahren

Übersicht zu Hilti BIM Lösungen

Für seine Kunden bietet Hilti dazu zwei Lösungswege an, die sich je nach individuellen Anforderungen im Projekt und der Vertragskonstellation durchaus ergänzen können. Einerseits bietet Hilti native Softwarelösungen mit parametrischen BIM Objekten, mit denen Planer eigenständig die Auswahl, den Entwurf und die Bemessung bis hin zur Modellierung in BIM durchführen können. Andererseits kann Hilti Erfahrung aus zahlreichen BIM Projekten einbringen, in denen Unterstützung bei der Produktanwendung als Service durchgeführt wurde.

BIM

BIM Services, mit Hilti Erfahrung aus zahlreichen BIM Projekten

Die besonderen Anforderungen an die Befestigung und die oft eingegrenzten Möglichkeiten in der Ausführungsphase oder bei Renovierung an den Beton im Brücken-/Tunnelbau anzuschließen, macht eine integrale Planung im Entwurf zum Bauablauf besonders interessant.

Ob dies nachträgliche Bewehrung, Befestigungen von Geländern, die Fahrbahn Beplankungen, das Anbringen der Schienen, eine Concret-2-Concrete (Aufbeton) Lösung oder Be/Entwässerungen bis hin zur Modularen Schienensystemen für Medienführungen betrifft, als Entwickler und Hersteller von Befestigungslösungen verfügt Hilti über eine sehr hohe Kompetenz in der Planung und Bemessung.

Dies hat zur Folge, dass vermehrt Bauherren oder auch Generalunternehmer Hilti in Projekten beauftragen, genau diese Kompetenz einzusetzen, um gesamtheitliche, Gewerke übergreifende und somit deutlich wirtschaftlichere Befestigungslösungen zu erarbeiten.

Übersicht Hilti BIM-Services

Digitale BIM Objekte für Planer

Neben einer fachkompetenten Unterstützung durch Technische Berater und Hilti-Ingenieure stehen für die Produktbereiche Dübel/Befestigungen, Installationstechnik sowie Brandschutz eine Vielzahl von nativen Formaten mit parametrischen BIM-Objekten für eine effiziente Planung und Bemessung zum Download bereit.

Hilti BIM Objekte

BIM-Objekte

Hier finden Sie die Hilti BIM-Objekte zu Hilti Brandschutzsystemen, Installationstechnik, Befestigungssystemen und Ankerschienen. Sie können die parametrisierten Familien im nativen Dateiformat (.rfa) ganz einfach in Autodesk Revit© einfügen. Alle Typen einer Produktfamilie lassen sich einfach entlang der gewünschten Länge/Größe und Variante in Ihrem BIM Modell anpassen.

Zu den Bim-Objekten

BIM-Objekte in den verschiedenen, nativen Software Formaten
