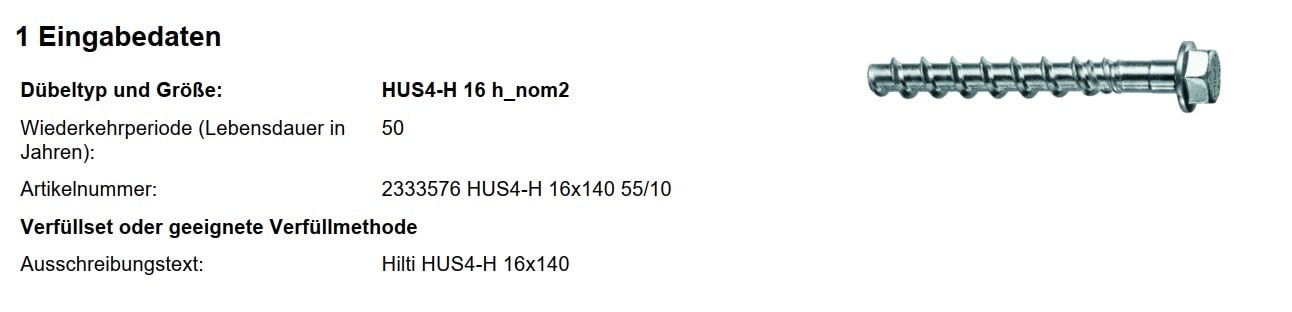

Gem. "Profis Engineering" wird für die Verbindung mit mit Hilti HUS4-H 16x140 die Ringspaltverfüllung vorausgesetzt. Das ist soweit richtig und nachvollziehbar (geht ja aufgrund der Dübelanordnung und Anzahl nicht anders). Konkret stellt sich aber die Frage wie diese Verfüllung "baupraktisch" ausgeführt werden kann ? Das Verfüllset (Verfüllscheibe) ist vermutlich ja nicht für die Betonschrauben gedacht (auch wenn die Software in der Darstellung das suggeriert) . Wie ist die Vorgehensweise ?
Sehr geehrter Herr Künzel,
vielen Dank für Ihre Frage.
Da aufgrund der Dübelanordnung in Ihrem Fall mit der SOFA-Methode bemessen werden muss, ist auch hier eine Ringspaltverfüllung angedacht. Diese lässt sich auch bei unseren angesprochenen Betonschrauben mit Hilfe der Verfüllscheiben durchführen.
Zulassung: HUS4_DIBt_ETA-20-0867.pdf (hilti.com)
Anleitung: PUB_5245905_000.pdf (hilti.com)

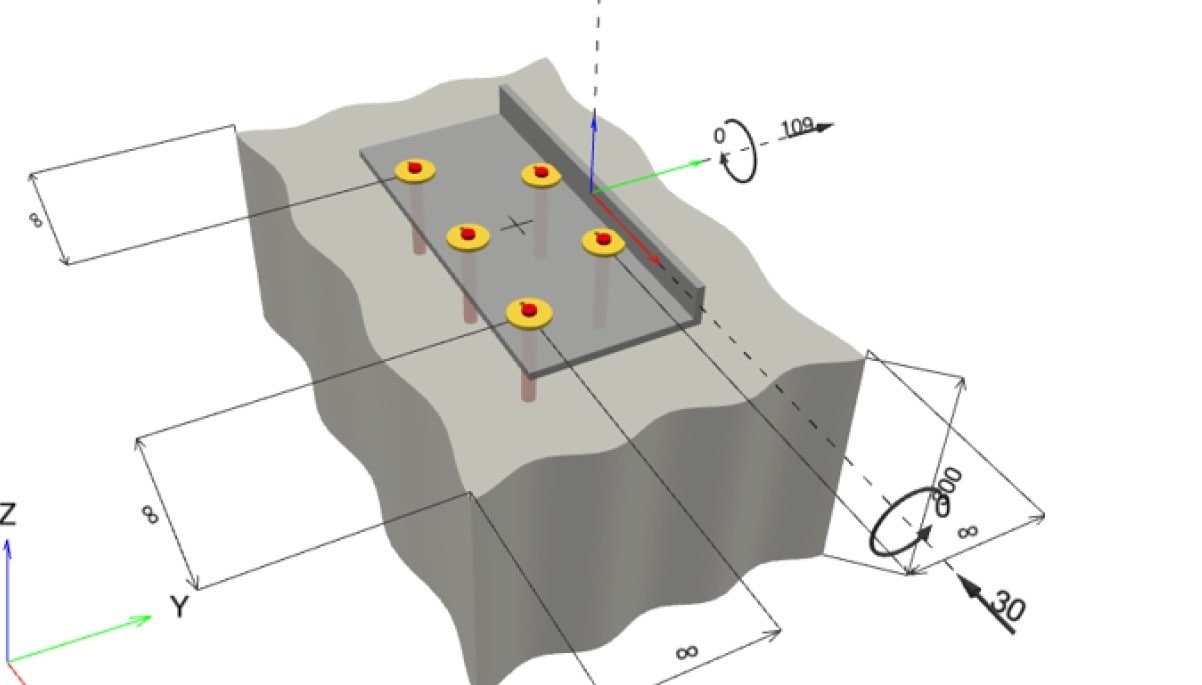

Bitte beachten Sie, dass es bei den von Ihnen angehangenen Grafiken zu Kollisionen der Verfüllscheibe mit den Winkelprofil kommt und hier ggf. Anpassungen vorgenommen werden müssen.
Für Rückfragen stehen wir Ihnen gerne hier oder auch unter unserer E-Mailadresse Planer-Support@hilti.com zur Verfügung.
Mit freundlichen Grüßen
Ihre Hilti Ingenieurberatung
