Systemanschlüsse und Schnittstellen

Profilverbinder und Schnittstellen – Grundplatten, Winkelkonsolen, Trägerklammern, Anbindungen sowie Systemschrauben und -muttern zur Verbindung von Profilen und Medien an Modulträgersystemen

355 Produkte

MIC-SC Verbinder

Beschreibung

Feuerverzinkter Verbinder zur Verwendung mit MI Grundplatten, die eine freie Ausrichtung des Montageträgers erlauben

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Keine (Grundierung Basisträger)

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIC-U-MA Verbinder

Beschreibung

Feuerverzinkter Multiwinkelverbinder zur Verwendung mit MIC-MAH Verbindern zur Schrägbefestigung von MI Montageträgern aneinander

Werkstoffzusammensetzung

Verbinder DD11 MOD – HN 547, S235JR – DIN EN 10025; gezahnte Platte EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; Bolzen: Stahl, Festigkeitsklasse 8.8, Mutter: Stahl, Festigkeitsklasse 8

Oberfläche

Feuerverzinkter Verbinder 55 µm – DIN EN ISO 1461; gezahnte Platte, Bolzen, Mutter 45 µm – DIN EN ISO 1461

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQC-L Querverbinder

Beschreibung

Feuerverzinkte Verbinder für mittelschwere Belastungen zur Befestigung von zwei MIQ Montageträgern

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µmDIN EN ISO 1462

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQC-H Querverbinder

Beschreibung

Verzinkte Verbinder für hohe Belastungen zur Befestigung von zwei MIQ Montageträgern

Advantage 01

Kein Schweißen erforderlich – dadurch schnellere und effizientere Montage

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µmDIN EN ISO 1462

MIQC-C Grundplattenverbinder

Beschreibung

Feuerverzinkte Grundplatte zur Befestigung von MIQ Montageträgern auf Beton; für schwere Anwendungen

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µmDIN EN ISO 1462

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

Zahnplattenschraube MIA-EH

Beschreibung

Feuerverzinkte Schraube mit integrierter Zahnplatte für eine einfachere Befestigung und Einhand-Justierung von MI und MIQ Verbindern

Werkstoffzusammensetzung

Bolzen: Festigkeitsklasse 8.8; Zahnplatte EN-GJMW-400-5 – DIN EN 1562; EN-GJMW-450-7 – DIN EN 1562

Oberfläche

Feuerverzinkt: 45 µm - DIN EN ISO 1461

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIA-TP Zahnplatte

Beschreibung

Feuerverzinkte Zahnplatte zur Verwendung mit der MIA-OH Schraube zum Befestigen von MI und MIQ Verbindern

Werkstoffzusammensetzung

S235 - EN 10025-2

Oberfläche

Feuerverzinkt: 45 µm - DIN EN ISO 1461

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQC-SC Verbinder

Beschreibung

Feuerverzinkter Verbinder zur Verwendung mit MIQ Grundplatten, die eine freie Ausrichtung des Montageträgers erlauben

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Nicht galvanisch verzinkt

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQC-S Grundplattenverbinder

Beschreibung

Feuerverzinkte Grundplatte zur Befestigung von MIQ Montageträgern auf Stahl; für schwere Anwendungen

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µmDIN EN ISO 1462

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQB-S Grundplatte

Beschreibung

Feuerverzinkte Grundplatte zur Befestigung von MIQ Montageträgern auf Stahl

Werkstoffzusammensetzung

D11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µmDIN EN ISO 1462

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQB-CD Grundplatte

Beschreibung

Feuerverzinkte Grundplatte zur Befestigung von MIQ Montageträgern auf Beton

Werkstoffzusammensetzung

D11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µmDIN EN ISO 1462

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIC-90-LH Verbinder

Beschreibung

Feuerverzinkter Verbinder mit der höchsten Belastbarkeit innerhalb des MI und MIQ Modulsystems

Werkstoffzusammensetzung

C30 - DIN EN 10250-2

Oberfläche

Feuerverzinkt: 55 µm – DIN EN ISO 1461

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MIQC-E Verbinder

Beschreibung

Feuerverzinkter Verbinder zur Längsverbindung von MIQ Montageträgern; für große Spannweiten in schweren Anwendungen

Werkstoffzusammensetzung

DD11 MOD - HN 547, S275JR - DIN EN 10025

Oberfläche

Feuerverzinkt 55 µm, DIN EN ISO 1462

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MF-TSH

Beschreibung

Galvanisch verzinkter Montagehänger zur Befestigung von Gewindestangen an Trapezblechen

Untergrundmaterial

Trapezblech, Beton

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

KF 171-1 Gleitunterkonstruktion (einfach)

Beschreibung

Emaillierte Einfach-Gleitunterkonstruktion für schwere Anwendungen in der Kältetechnik

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Betongraue Emaille

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

KF 171-2 Gleitunterkonstruktion (doppelt)

Beschreibung

Emaillierte Doppel-Gleitunterkonstruktion für schwere Anwendungen in der Kältetechnik

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Betongraue Emaille

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MP-PS Festpunktverbinder für Stahlträger

Beschreibung

Trägerverbinder zur Befestigung von MP-PS Rohrschuhen an Stahlträgern

Feuerwiderstand (Ja/Nein)

Nein

Temperaturbeständigkeit

-20 - 300 °C

Werkstoffzusammensetzung

Trägerklammern (Trägerklammer und Sattel): Gusseisen nach DIN EN1562, Grundplatte: S280GD nach EN10346, Rechteckige Unterlegscheibe: S235JR – Yield280 nach HN 707, Schrauben: Festigkeitsklasse 8.8 nach ISO 898-1, Muttern: Güteklasse 8 nach ISO 898-2, Haltescheibe: C60E nach EN10132-3, Zylindrische Unterlegscheiben: Edelstahl X5CrNi18-10 nach EN10088-3

Produkte aus dieser Gruppe können mit dem Softwarepaket Hilti PROFIS geplant werden.

MP-PS Stahlträger-Schiebeverbinder

Beschreibung

Trägerverbinder zur Befestigung von MP-PS Rohrschuhen an Stahlträgern

Feuerwiderstand (Ja/Nein)

Nein

Temperaturbeständigkeit

-20 - 300 °C

Werkstoffzusammensetzung

LB Lochbänder

Beschreibung

Galvanisch verzinkte Lochbänder für den Einsatz in verschiedenen Anwendungen

Untergrundmaterial

Beton

Werkstoffzusammensetzung

DX51D+Z275-N-A - DIN EN 10346

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

MFP-GP Festpunktgrundplatte

Beschreibung

Galvanisch verzinkte Grundplatte der Premium-Leistungsklasse für leichte Fixpunktanwendungen (metrisch)

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MGS 2

Beschreibung

Galvanisch verzinkte, mittelschwere Grundplatte zur Befestigung von metrischen Gewindestangen mit zwei Ankerpunkten

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MGZ 4 Grundplatte für den Schwerlastbereich

Beschreibung

Galvanisch verzinkte, schwere Grundplatte mit geprüfter Stoßfestigkeit für den Zivilschutz und vier Ankerpunkten

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MP Grundplatten

Beschreibung

Galvanisch verzinkte, doppelt geschraubte Grundplatte zur Befestigung von zwei Schellenanbindungen mit einem Dübel

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MGL 2 Grundplatte (leicht)

Beschreibung

Galvanisch verzinkte, leichte Grundplatte zur Befestigung von Zoll-Gewindestangen mit zwei Ankerpunkten

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

Seismischer Winkel MQS-W

Beschreibung

Galvanisch verzinkter Montageschienenverbinder zur Verwendung in seismischen MQ Montageschienen-Trapezanwendungen mit Abspannung

Werkstoffzusammensetzung

S275JR - EN 10025

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Werkstoffstärke

4 mm

MGS 2

Beschreibung

Galvanisch verzinkte, mittelschwere Grundplatte zur Befestigung von Zoll-Gewindestangen mit zwei Ankerpunkten

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MW-MX Winkel

Beschreibung

Galvanisch verzinkte Winkel zur Erhöhung der Biegesteifigkeit bei der Abstützung von Rohrschellen in Steigleitungsschächten

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Untergrundmaterial

Modulares Stützsystem

MGM 2 Festpunktgrundplatte

Beschreibung

Galvanisch verzinkte 2-Loch-Grundplatte der Premium-Leistungsklasse für leichte Fixpunktanwendungen (zöllig)

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MT-EDB Wand-Wand-Verbinder

Beschreibung

Verstellbare Grundplatte für den Schwerlastbereich zur horizontalen Verbindung eines MT Montageträgers zwischen zwei parallel verlaufenden Wänden

Werkstoffzusammensetzung

Stahl Q355 oder besser

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Werkstoffstärke

Grundplatte 8 mm

MVA-MS Trapezblechhänger

Beschreibung

Galvanisch verzinkter Montagehänger für Trapezblech ohne Schalldämmung

Untergrundmaterial

Trapezblech

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Schalldämmplatte MVI-P

Beschreibung

Schalldämmplatte zur Verwendung mit MQ Elementen

Untergrundmaterial

Modulares Stützsystem

Werkstoffzusammensetzung

EPDM

Oberfläche

k. A.

MVA-MS Trapezblechhänger (akustisch)

Beschreibung

Galvanisch verzinkter Montagehänger für Trapezblech mit Schalldämmung

Zulassungen

Schallschutzgeprüft

Untergrundmaterial

Trapezblech

Geräuschminderung

18 dB (A)

MAB Trägerklammer

Beschreibung

Galvanisch verzinkte Trägerklammer zur Befestigung von Gewindestangen an Stahlträgern ohne Innengewinde

Untergrundmaterial

Stahl

Werkstoffzusammensetzung

EN-GJMB – EN 1562

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

_Neu

MT-B-O2B 60D OC Grundplatte (mittlerer Lastbereich)

_Neu

Beschreibung

Basisverbinder für die Verankerung der MT-60D-Doppelstrebenschiene auf Beton in Außenbereichen mit geringer Verschmutzung

Werkstoffzusammensetzung

Q355B

Oberfläche

Beschichtung für den Außenbereich – HDG

Werkstoffstärke

Grundplatte: 8 mm, Winkel: 4 mm

MIQA-T Hammerkopfschraube

Beschreibung

Hammerkopfschraube zur Befestigung von Verbindern und anderen Konstruktionselementen an MIQ Montageträgern

Werkstoffzusammensetzung

Bolzen: Festigkeit 8.8 - DIN ISO 898, Kunststoff: PBT

Oberfläche

Beschichtung für den Außenbereich – HDG

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MGM 2 Festpunktgrundplatte

Beschreibung

Galvanisch verzinkte 2-Loch-Grundplatte der Premium-Leistungsklasse für leichte Festpunktanwendungen (metrisch)

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MIQM Flügelmutter

Beschreibung

MIQM Flügelmutter

Werkstoffzusammensetzung

Mutter: C4C - DIN EN 10263, Kunststoff: PA 6.6

Oberfläche

Beschichtung für den Außenbereich – HDG

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

ME-GW

Beschreibung

Galvanisch verzinkte Gegenwanne mit Einrastmechanismus zur Verwendung mit Hilti Bügelschellen

Werkstoffzusammensetzung

Polyethylen

Oberfläche

k. A.

ME-GWS Gegenwanne

Beschreibung

Galvanisch verzinkte Gegenwanne zur Verwendung mit Hilti Bügelschellen

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich – vorverzinkt

ME-LW Langwanne

Beschreibung

Langwanne zur Befestigung von druckempfindlichen Kabeln und Rohren

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich – vorverzinkt

MGS 2-R Grundplatten für den mittleren Lastbereich

Beschreibung

Mittelschwere Grundplatte aus Edelstahl (A4) zur Befestigung von metrischen Gewindestangen mit zwei Ankerpunkten

Werkstoffzusammensetzung

Edelstahl, 1.4571/1.4404 (A4) - EN 10088, AISI 316Ti / AISI 316L

Oberfläche

Außenbereich Plus – Edelstahl

Umgebungsbedingungen

Außenbereiche mit hoher Schadstoffkonzentration (C4 – hoch/C5)

MGL 2-R Grundplatten (leicht)

Beschreibung

Leichte Grundplatte aus Edelstahl (A4) zur Befestigung von metrischen Gewindestangen mit zwei Ankerpunkten

Werkstoffzusammensetzung

Edelstahl, 1.4571/1.4404 (A4) - EN 10088, AISI 316Ti / AISI 316L

Oberfläche

Außenbereich Plus – Edelstahl

Umgebungsbedingungen

Außenbereiche mit hoher Schadstoffkonzentration (C4 – hoch/C5)

MFP-GP-R Festpunktgrundplatte

Beschreibung

Edelstahl-Grundplatte der Premium-Leistungsklasse für leichte Festpunktanwendungen (metrisch)

Werkstoffzusammensetzung

Edelstahl, 1.4571/1.4404 (A4) - EN 10088, AISI 316Ti / AISI 316L

Oberfläche

Außenbereich Plus – Edelstahl

Umgebungsbedingungen

Außenbereiche mit hoher Schadstoffkonzentration (C4 – hoch/C5)

MFP-GP-F Festpunktgrundplatte

Beschreibung

Feuerverzinkte Grundplatte der Premium-Leistungsklasse für leichte Festpunktanwendungen (metrisch)

Werkstoffzusammensetzung

S235JR – DIN EN 10025

Oberfläche

Beschichtung für den Außenbereich – HDG

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MGM 2-F Festpunktgrundplatte

Beschreibung

Feuerverzinkte 2-Loch-Grundplatte der Premium-Leistungsklasse für leichte Festpunktanwendungen (metrisch)

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Außenbereich – HDG

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MAB-M Trägerklammer

Beschreibung

Galvanisch verzinkte Trägerklammer zur Befestigung von Gewindestangen an Stahlträgern mit Innengewinde

Untergrundmaterial

Stahl

Werkstoffzusammensetzung

EN-GJMB – EN 1562

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

MGM 2-F Festpunktgrundplatte

Beschreibung

Feuerverzinkte 2-Loch-Grundplatte der Premium-Leistungsklasse für leichte Festpunktanwendungen (zöllig)

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Außenbereich – HDG

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

MFP-GP-R Festpunktgrundplatte

Beschreibung

Edelstahl-Grundplatte der Premium-Leistungsklasse für leichte Festpunktanwendungen (zöllig)

Werkstoffzusammensetzung

Edelstahl, 1.4571/1.4404 (A4) - EN 10088, AISI 316Ti / AISI 316L

Oberfläche

Außenbereich Plus – Edelstahl

Umgebungsbedingungen

Außenbereiche mit hoher Schadstoffkonzentration (C4 – hoch/C5)

MGL 2 Grundplatte (leicht)

Beschreibung

Galvanisch verzinkte, leichte Grundplatte zur Befestigung von metrischen Gewindestangen mit zwei Ankerpunkten

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MGL 3 Grundplatten (leicht)

Beschreibung

Galvanisch verzinkte, leichte Grundplatte zur Befestigung von Gewindestangen bei begrenzten Platzverhältnissen

Werkstoffzusammensetzung

DD11 – DIN EN 10111

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

MGS 2-I Grundplatten

Beschreibung

Galvanisch verzinkte Grundplatte für den Einsatz in Anwendungen mit erforderlicher Schalldämmung.

Werkstoffzusammensetzung

DD11 MOD - HN 547, S235JR - DIN EN 10025

Oberfläche

Beschichtung für den Innenbereich - galvanisch verzinkt

Umgebungsbedingungen

Trockene Bedingungen in Innenbereichen (C1) oder Innenbereiche mit vorübergehender Kondensation (C2)

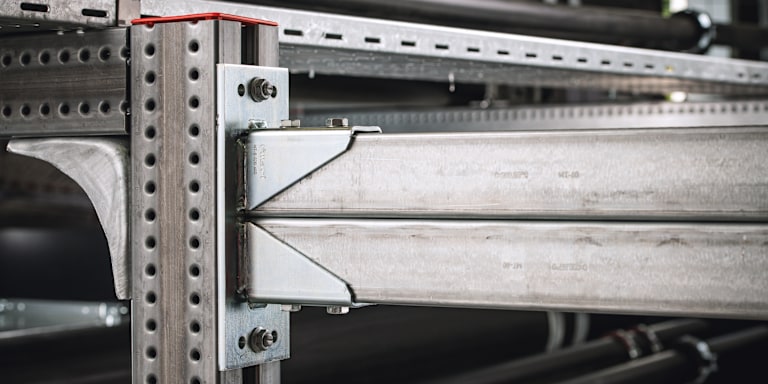

Verbinder MIC-UH

Beschreibung

Feuerverzinkter Standard-Verbinder zur Befestigung von MI Montageträgern aneinander

Werkstoffzusammensetzung

Verbinder: DD11 MOD – HN 547, S235JR – DIN EN 10025; Rückenplatte, gezahnte Platte: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; Bolzen: Stahl, Festigkeitsklasse 8.8; Mutter: Stahl, Festigkeitsklasse 8

Oberfläche

Feuerverzinkter Verbinder 55 µm – DIN EN ISO 1461; Rückenplatte, gezahnte Platte, Bolzen, Mutter 45 µm – DIN EN ISO 1461

Umgebungsbedingungen

Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)
