Befestigungen im Schacht

Allgemeine Anforderungen

Es werden zwei Anwendungen unterschieden:

  • Die Befestigung der massiven Stahlkonstruktionen für Rücksteifkonstruktion, Druckring, Blindringabstützung und Schildwiege sowie Schienen und Förderbänder im Schacht
  • Aussteifung der Stützwände mittels Stahlbetonriegeln

Anforderungen an Befestigungen im Schacht

Baustelleneinrichtung:

  • Aufgrund der zeitlich begrenzten Verwendung kann in der Regel auf ein verzinktes Befestigungsmittel zurückgegriffen werden. Bestimmte Anforderungen liegen in der Regel für diese Anwendung hinsichtlich der Befestigungsmittel nicht vor.
  • Schnelles und sicheres Montage
  • Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)

Aussteifung der Stützwände mittels Stahlbetonverbindungen:

  • Bemessungssoftware und Dokumentation notwendig
  • Zugelassenes System (ETA)
  • Temperaturbeanspruchung
  • Brandbeanspruchung
  • Erdbeben
  • Verarbeitungs- und Aushärtezeit
  • Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)

Bemessung / Normative Regelungen

Baustelleneinrichtung:

  • Keine

Aussteifung der Stützwände mittels Stahlbetonverbindungen:

  • EN1992-1-1 in Verbindung mit einer europäisch technischen Bewertung ETA nach EAD 330087-00-0601 ermöglicht die Bemessung von nachträglichen Bewehrungsanschlüssen als Übergreifungsstoss, Endauflager von gelenkig gelagerten Bauteilen oder Bewehrungsstäben unter Druckbelastung. In der Regel führt dieser Ansatz zu relativ “großen” Verankerungslängen, die bei den vorhandenen Dicken der Tunnelschalen nicht ausführbar sind.
  • Eine Bemessung kann mittels EOTA Technical Report TR 069 in Verbindung mit einer europäisch technischen Bewertung ETA nach EAD332402-01-0601 erfolgen. Dies ermöglicht eine Bemessung von momententragfähigen Stahlbetonverbindungen mit geringeren Verankerungstiefen.
  • Tragwerkseinwirkungen im Brandfall sind zu beachten, eventuell ist eine ingenieursmäßige Beurteilung notwendig.
  • Zusätzlich zu berücksichtigen sind technische Richtlinien (z.B. ZTV-ING (D)), Eisenbahnspezifische technische Baubestimmungen (z.B. EiTB (EBA,D), Fachhandbücher (Tunnel/Geotechnik (CH) oder Richtlinien und Vorschriften (z.B. RVS (AT)) in Verbindungen mit nationalen Weisungen und Normen.

Das optimale Befestigungselement für Schachtausstattung

HIT-HY 200 R V3 + Zuganker HZA /-R

  • ETA-19/0601
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • Geeignet für Erdbeben Kategorie C1
  • Demontage des Dübels nicht möglich
  • Geeignet für hammergebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch möglich

Zum Produkt HZA-R

Zum Produkt HIT-HY 200 R V3



Die optimale Lösung für Betonanschlüsse im Schacht

Please enter Alternative Text here (optional)

HIT-HY 200-R V3

  • Auslegung der Verankerungslängen sowohl nach EN1992-1-1 als auch nach EOTA/TR 069 möglich.
  • Alternatives Bemessungsverfahren Hilti HIT Rebar Methode verfügbar um ein eigenes Stabwerkmodels bei der Auslegung zu berücksichtigen.
  • Bemessungssoftware Profis Rebar inkl. Dokumentation
  • ETA-19/0600 (Bemessung nach EC2, Teil 1)
  • ETA-19/0665 (Bemessung nach EOTA TR 069)
  • Nutzungsdauer 100 Jahre
  • Temperaturbereich (Langzeit): max 50°C, min. -40°C
  • Bemessungswerte für Brandbeanspruchung (F30 bis F120) liegen vor.
  • Ermüdungsbeanspruchung nach EN1992-1-1
  • Eine Bemessung unter Erdbebenweinwirkung ist möglich nach EN1992-4 (Bemessung von Stahlbetonbauwerken).
  • Durchmesser 8-32mm entsprechend ETA
  • Durchschnittliche Verarbeitungszeit bei 20°C: 15min, durchschnittliche Aushärtezeit bei 20°C: 1,5h, Mörtel für ganzjährigen Einsatz: härtet auch bei –10°C noch aus
  • Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern

 Zum Produkt

HIT-RE 500 V3

  • Auslegung der Verankerungslängen nach EN1992-1-1 möglich.
  • Alternatives Bemessungsverfahren Hilti HIT Rebar Methode verfügbar um ein eigenes Stabwerkmodels bei der Auslegung zu berücksichtigen.
  • Bemessungssoftware Profis Rebar inkl. Dokumentation
  • ETA-16/0142 (Bemessung nach EN1992-1-1)
  • Nutzungsdauer 100 Jahre
  • Temperaturbereich (Langzeit): max 50°C, min. -40°C
  • Bemessungswerte für Brandbeanspruchung (F30 bis F120) liegen vor.
  • Ermüdungsbeanspruchung nach EN1992-1-1
  • Eine Bemessung unter Erdbebenweinwirkung ist möglich nach EN1992-4 (Bemessung von Stahlbetonbauwerken) - gutachterliche Stellungnahme
  • Größtmöglichste Anwendungs- und Bemessungsbreite hinsichtlich Bewehrungsstabddurchmesser (8-40mm entsprechend ETA, weitere Durchmesser entsprechend tech. Daten)
  • Durchschnittliche Verarbeitungszeit bei 20°C: 30min, durchschnittliche Aushärtezeit bei 20°C: 7h
  • Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern

 Zum Produkt

Schneiden

AG 125-A22 (02)

Akku-Winkelschleifer mit 22-V-Akku und bürstenlosem Motor, für tägliche Schneid- und Schleifarbeiten mit Scheiben bis Ø 125 mm.

Zum Produkt

AC-D SPX

Trennscheibe der Hochleistungsklasse (abrasiv) für Metalle mit besonders langer Lebensdauer und sehr hoher Schnittgeschwindigkeit.

Zum Produkt

SCM 22-A

Akku-Kreissäge mit Li-Ionen-Akku (22 V) und kompatibler Führungsschiene sowie Metallspanfänger zum Kaltschneiden von Metallen.

Zum Produkt

Bohren und Aufrauen

TE 6-A22 (04)

Akku-Bohrhammer (22 V) mit belastbarem D-Griff.

Zum Produkt

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE 60 – A36

SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton.

Zum Produkt

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse.

Zum Produkt

TE DRS-6-A (02)

Eingebaute Absaugung zur komfortablen Staubaufnahme.

Zum Produkt

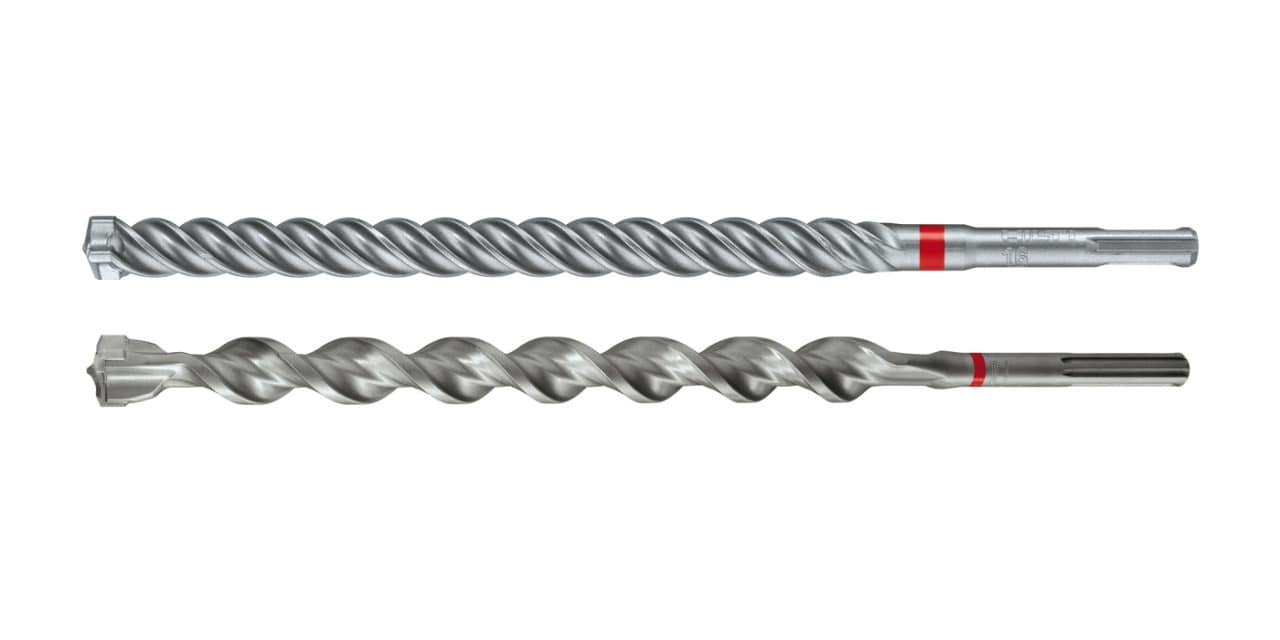

TE-CX (SDS PLUS) + TE-YX (SDS MAX)



Zum Produkt TE-CX

Zum Produkt TE-YX

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

TE-CD (SDS PLUS)

Hohlbohrer (Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren).

Zum Produkt

Reinigen der Bohrungen

VC 40 - UM

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

Zum Produkt

HIT-DL 14 – 55 + HIT-RB 14 - 55

Ausblaspumpe und Reinigungsbürste

Zum Produkt HIT-RB 14 - 55

Zum Produkt HIT-DL 14 – 55

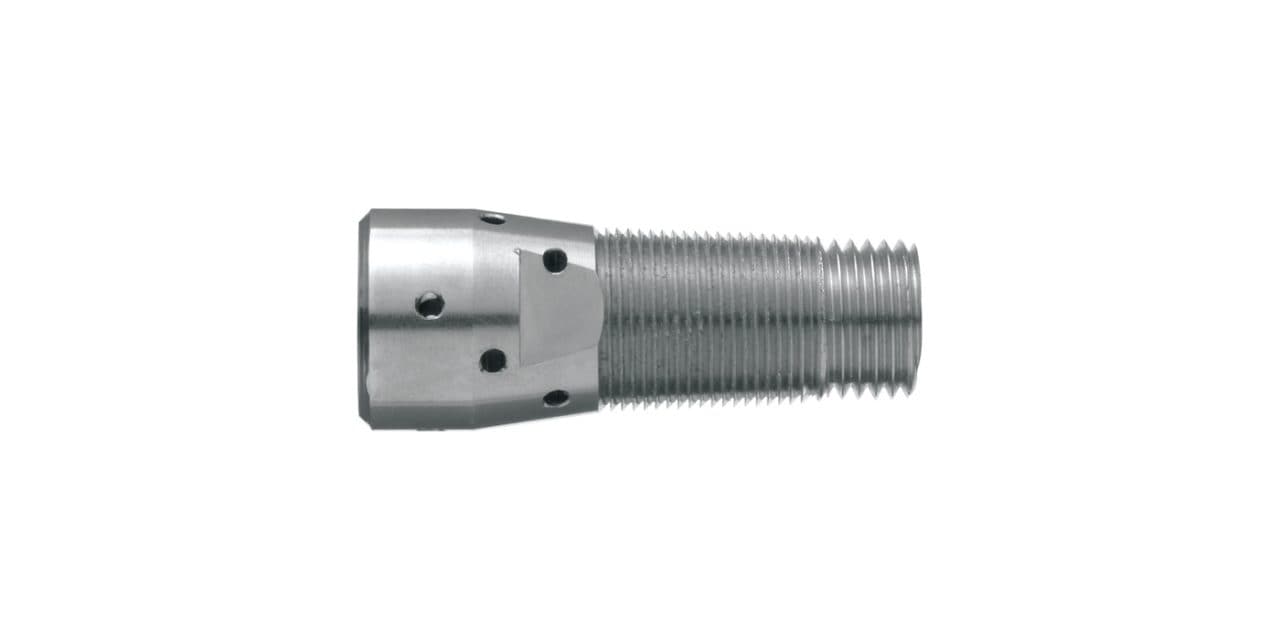

LUFTDÜSE

Zubehör zum Bohrlochausblasen bei Injektionsmörtelanwendungen.

Zum Produkt

Setzen der Bewehrungsstäbe

SIW 6AT-A22

Schlagschrauber 22 V

Zum Produkt

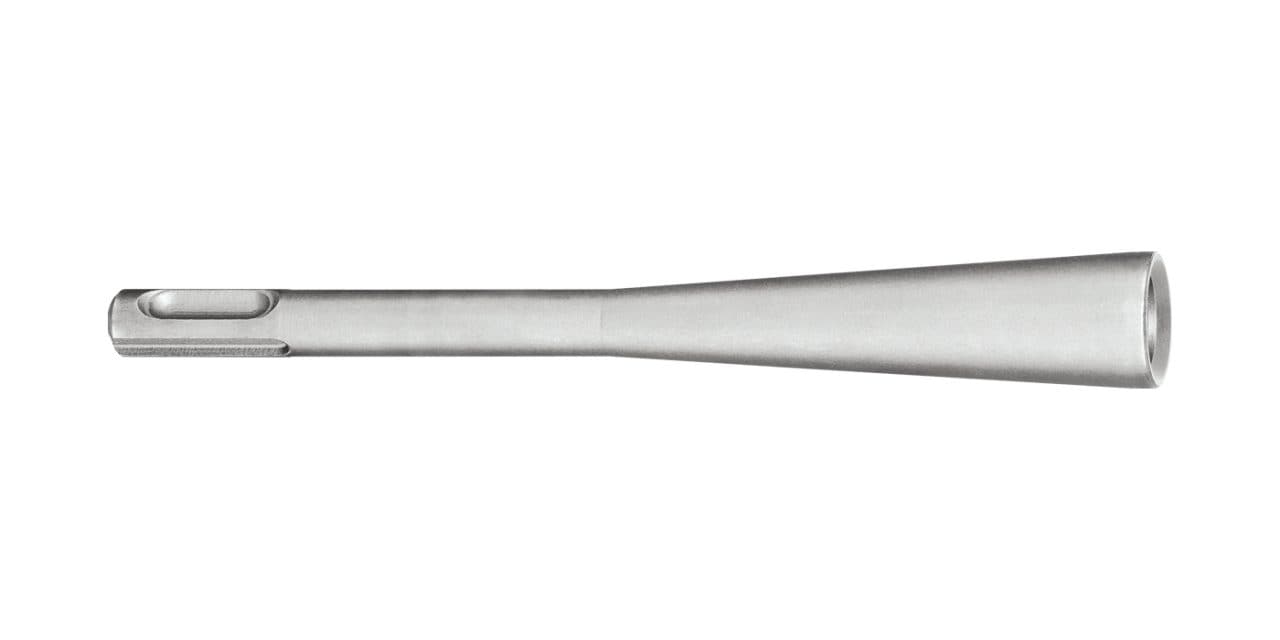

HS-SC

Setzwerkzeug HS-SC für HST3-R

Zum Produkt

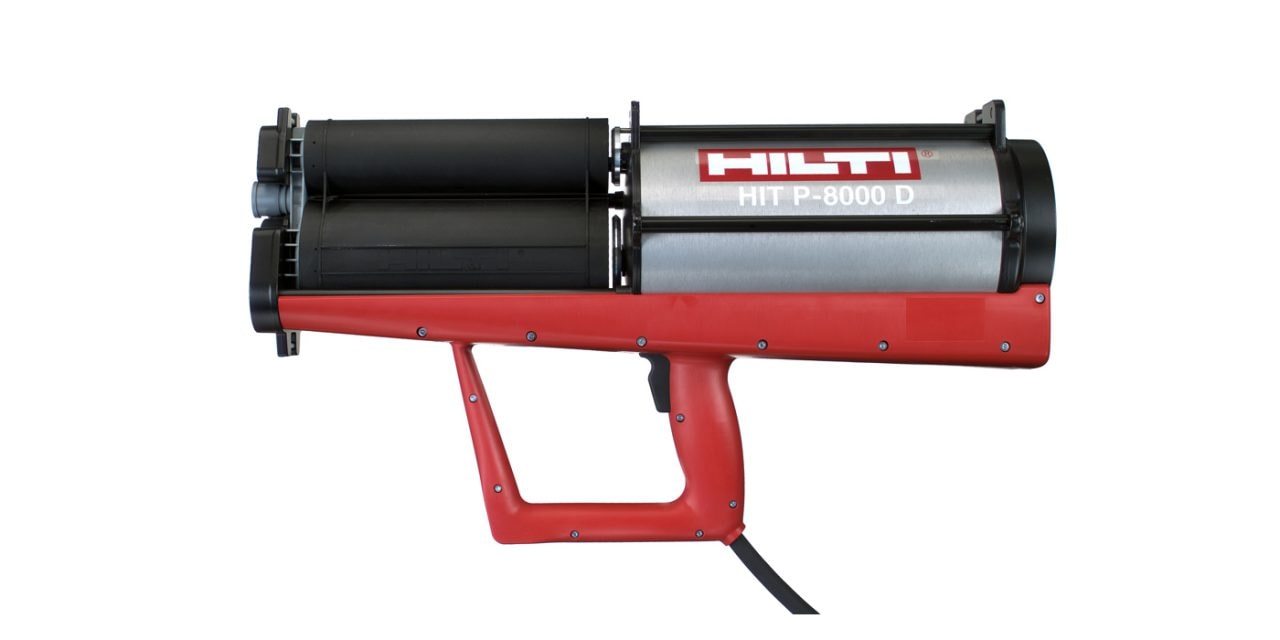

P 8000 D

Pneumatisches Auspressgerät (nur in Kombination mit RE500 V3).

Zum Produkt

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55

Akku-Auspressgerät (22V) mit Injektionsverlängerung und Stauzapfen.

Zum Produkt HDE 500-A22

Zum Produkt HIT-VL 11

Zum Produkt HIT-SZ 14 – 55

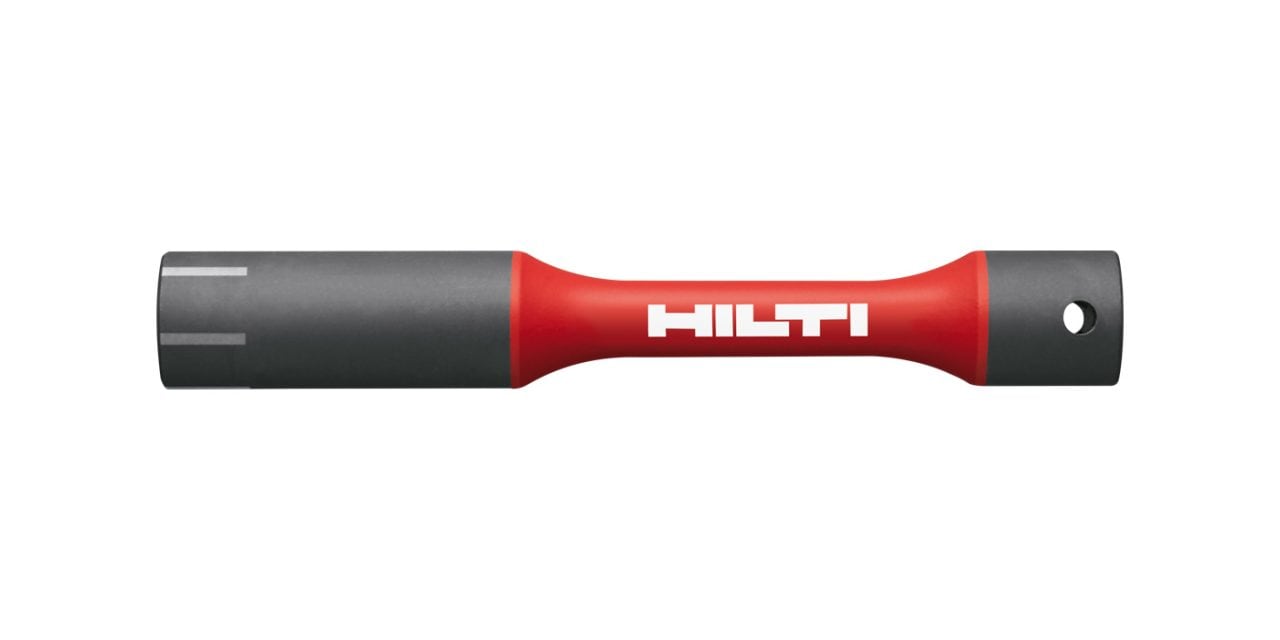

S-TB

Drehmomentgesteuerter Steckschlüssel zum Setzen von HSA Dübeln.
