Befestigung von Licht-, Leit-, Signal- und Telekommunikationstechnik

Allgemeine Anforderungen

Please enter alternative text here (optional)

Die CIE-Anleitung (CIE 88-1990) besagt, dass die in einem Tunnel erforderliche Lichtmenge von der Lichtstärke außerhalb und innerhalb des Tunnels abhängt. Bei der Planung der Beleuchtung eines Tunnel gibt es 5 Schlüsselbereiche zu berücksichtigen: Zugangszone, Schwellenzone, Übergangszone, Innenzone und Ausgangszone.

Anforderungen an Befestigung von Licht und Signalisation

Grundsätzlich ist in Abhängigkeit der Art der Einwirkung als auch der Nutzungsdauer das Befestigungsmittel zu wählen. Nach unserer Erfahrung ergeben sich folgende Anforderungen:

  • Zugelassenes System (ETA)
  • Bemessungssoftware und Dokumentation notwendig
  • Brandbeanspruchung - Projektspezifische Brandlastkurve
  • Erdbeben-Einwirkung
  • Schnelle und sichere Montage
  • Rückbau des Befestigungselements möglich
  • Staubfreies Bohrverfahren
  • Je nach nationalen Gegebenheiten wird A4 oder HCR gefordert
  • Abgedichtetes Bohrloch je nach Randbedingungen



Bemessung / Normative Regelungen

  • Bemessung für statische und quasi-statische Belastung nach EN 1992-4
  • Bemessung für Ermüdungsbeanspruchung nach EN 1992-4 (Annex D) oder EOTA TR 061
  • Bemessung für Erdbebenbeanspruchung nach EN1992-4
  • Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
  • Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
  • Qualifizierung nach EAD 330250-00-0601 (Ermüdungsbeanspruchung)
  • Brandkurven unterschiedlich in verschiedenen nationalen Standards (ISO 834, HCM, RWS, ZTV-ING)

Das optimale Befestigungselement für Befestigungen von Licht und Signalisation

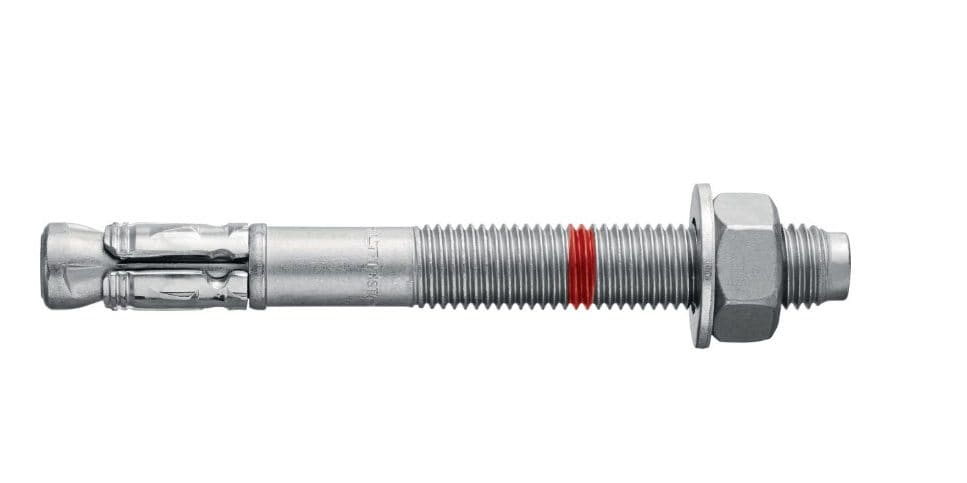

HST3-R

  • ETA-98/0001
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Erdbeben für Kategorien C1 und C2
  • Schnelles Setzen mit AT Modul, sicheres Setzen mit Hilti SafeSet Technologie
  • Rückbau des Dübels nicht möglich
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch nicht möglich

Zum Produkt HST3-R

Zum Produkt HST-HCR

HVU2 + HAS-U A4

  • ETA-16/0515
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Erdbeben für Kategorie C1 und C2
  • Schnelle Montage ohne Injektionssysteme
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch möglich

Zum Produkt HVU2

Zum Produkt HAS-U A4



HVU-TZ + HAS-TZ + Verfüllscheibe

  • ETA-03/0032
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • ABZ/abG für Ermüdungsbeanspruchung
  • Erdbeben für Kategorie C1
  • Sicheres Setzen mit Hilti SafeSet Technologie, strapazierfähige und robuste weiche Folienpatronen unter Baustellenbedingungen, daher kein Bruchrisiko wie bei Glaspatronen, durchschnittliche Aushärtezeit bei 20°C: 30min
  • Demontage möglich
  • Rückbau des Dübels nicht möglich
  • Geeignet für hammergebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch möglich

Zum Produkt HVU-TZ

Zum Produkt HAS-TZ

Zum Produkt Verfüllscheibe

HUS4-HR

  • ETA-08/0307
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Technische Beurteilung für Ermüdungsbeanspruchung entsprechend technischer Daten nicht möglich
  • Erdbeben für Kategorie C1
  • Schnelle Montage mit Hilti Schlagschrauber
  • Rückbau des Dübels möglich
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 verfügbar
  • Abgedichtetes Bohrloch nicht möglich



Zum Produkt

HFB-R /-HCR

  • ETA-17/0168
  • Technische Daten für Ermüdung
  • Technische Daten Erdbeben C1
  • Verankerungstiefen von 25-35 mm (ETA) und 20mm (techn. Daten)
  • Schnelle und sichere Montage
  • Schnelle und zerstörungsfreie Demontage möglich
  • Staubfreie Montage
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch nicht möglich


Zum Produkt HFB-R

Zum Produkt HFB-HCR

MQ Installationssysteme

  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
  • Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
  • Wiederverwendbarkeit
  • Verfügbar in galvanisch verzinkt, feuerverzinkt sowie A2 / A4
  • Ideal für Sicherheitsstollen, technische Räume und Zentralen.
  • Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
  • Flexibilität bei Montage und Planung
  • Vorfabrikation möglich
  • Kein Schweißen erforderlich

Zum Produkt MQ

Bohren

TE 6-A22 (04)

Akku-Bohrhammer (22 V) mit belastbarem D-Griff.

Zum Produkt

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE DRS-6-A (02)

Eingebaute Absaugung zur komfortablen Staubaufnahme.

Zum Produkt

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse.

Zum Produkt

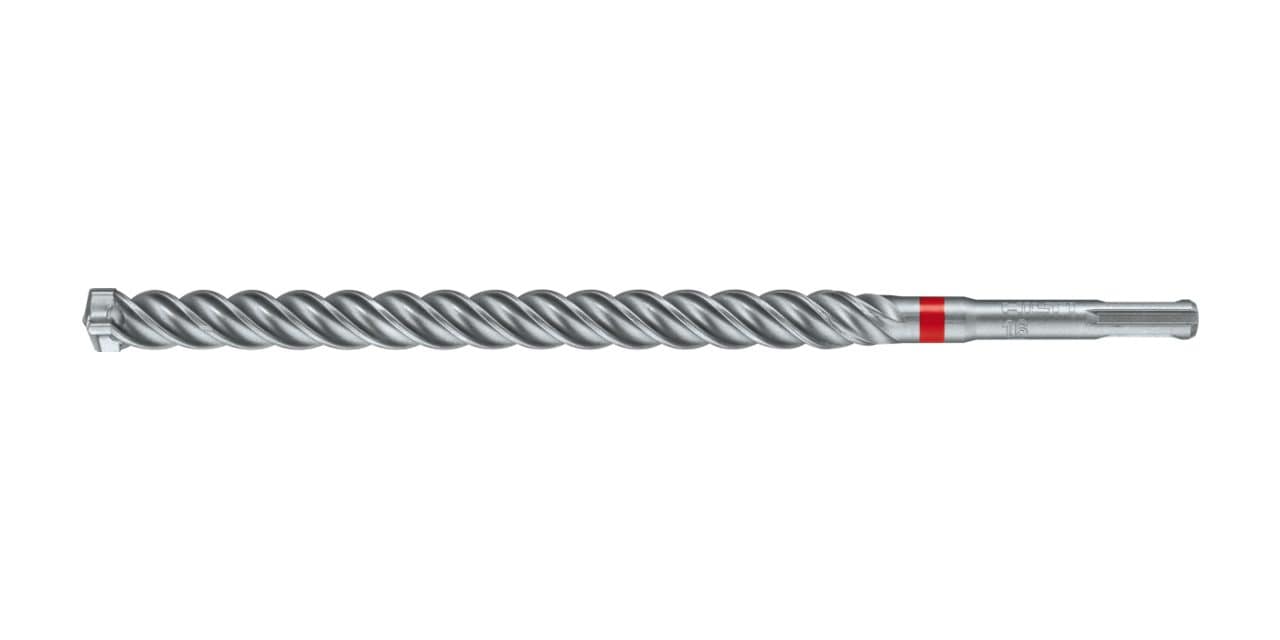

TE-CX (SDS PLUS)



Zum Produkt

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

Reinigen der Bohrungen

VC 40M-X

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

Zum Produkt

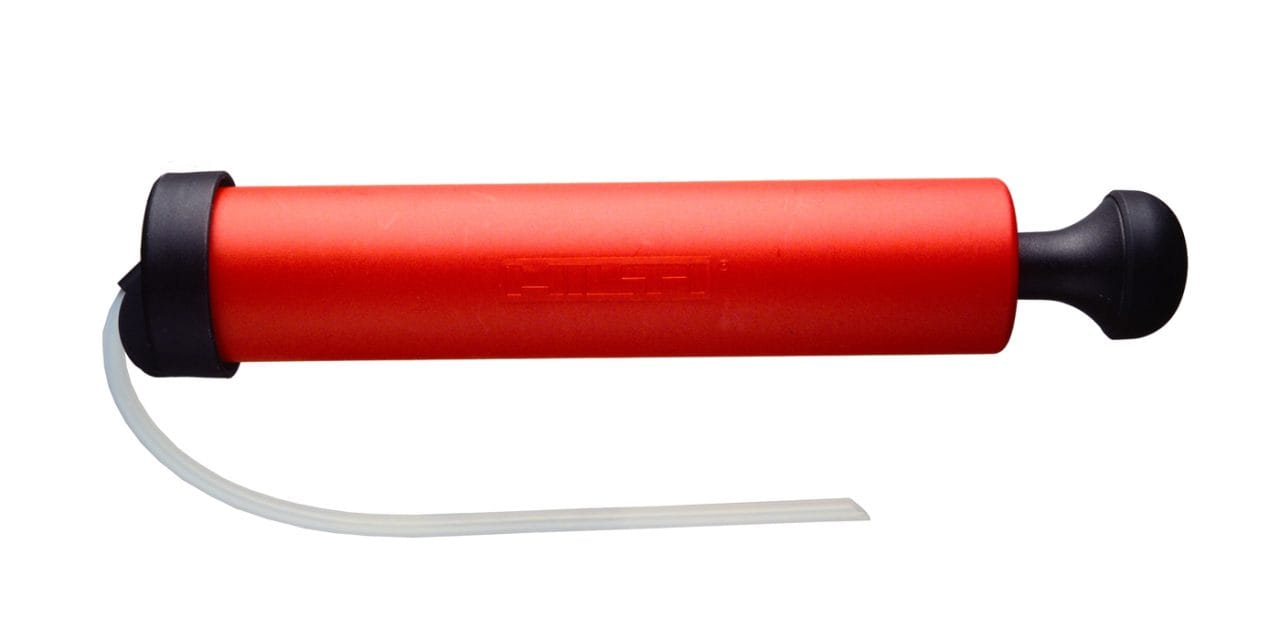

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt

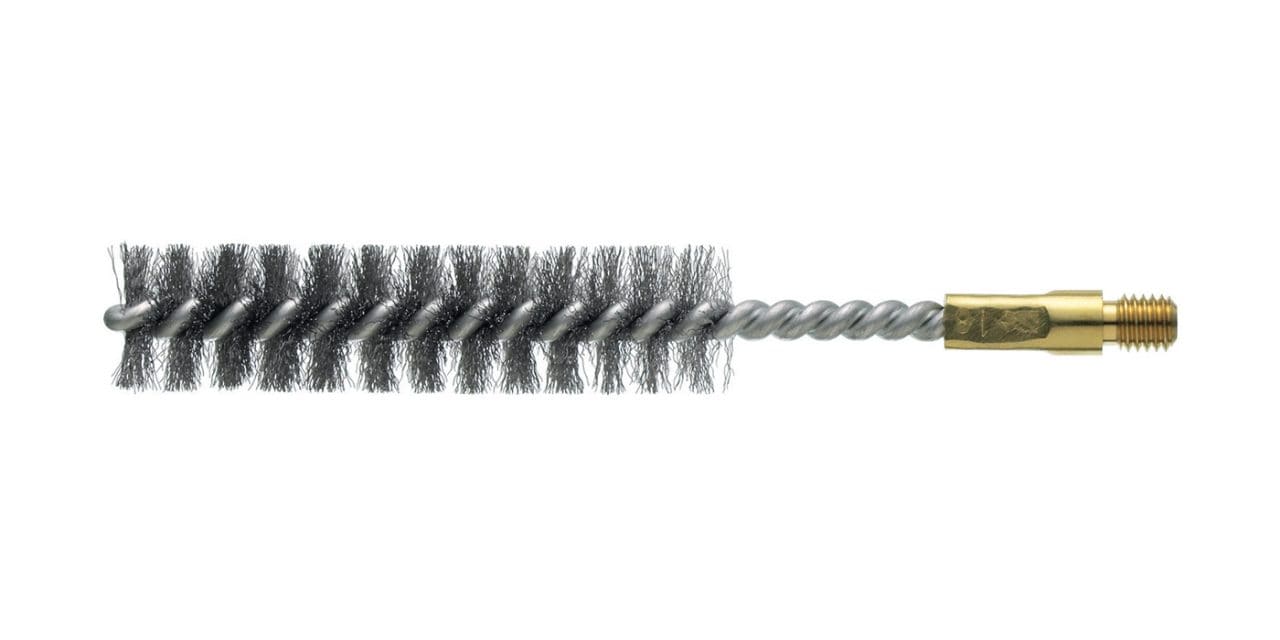

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt

Setzen des Dübels

SIW 6AT-A22

Schlagschrauber 22 V

Zum Produkt

SI-AT-A22

Adaptives Drehmomentmodul für den SIW 6AT-A22 für Verankern und Verschrauben gemäß Zulassungen.

Zum Produkt

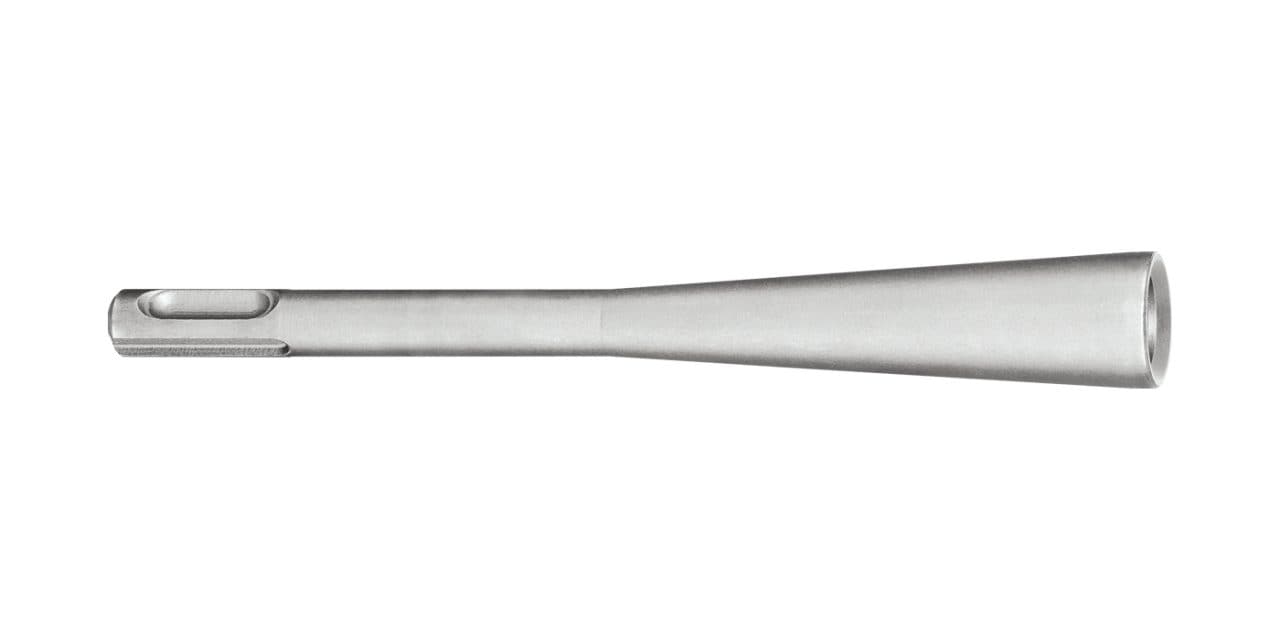

HS-SC

Setzwerkzeug HS-SC für HST3-R

Zum Produkt

TE-C HVU2

Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen.

Zum Produkt
