Straßentunnel

Loading

BIM Planung im Tunnelbau

Please enter Alternative Text here (optional)

Hilti als Integraler Planungspartner

Wir unterstützen Sie als professioneller und verlässlicher Partner im Bereich von Bauprodukten, Systemlösungen, Software und Services bei der BIM-basierten Planungsmethode. Die frühe Planungseinbindung erfordert Kompetenzen auf Seiten der Hersteller mehr denn je, um wirtschaftliche und durchdachte Lösungen zu generieren. Erfahren Sie mehr darüber wie sich unser Angebot neben sicherheitstechnischen bis hin zu wirtschaftlichen Aspekten positiv auf den gesamt Lebenszyklus des Bauwerks auswirkt.

Mehr erfahren

Anwendungslösungen

Image alt text (optional)

Nachträglicher Bewehrungsanschluss Decke und Fahrbahn

Hilti Injektionssysteme für nachträgliche Bewehrungsanschlüsse sind die perfekte Lösung für dauerhafte Beton-Beton-Verbindungen. Klicken Sie hier, um mehr zu erfahren.

Image alt text (optional)

Befestigung von Brandschutzsystemen

Das Thema Brandschutz hat speziell im Tunnelbau höchste Relevanz. Der aktuelle Trend in Richtung Brandschutzplatten oder Brandschutzmörtel erfordert speziell geprüfte Befestigungssysteme.

Welche Anforderungen zu beachten sind und welche Lösungen dafür verfügbar sind finden Sie hier.



Image alt text (optional)

Befestigung von Wandverkleidungen

Wandverkleidungen werden verwendet, um die Tunnelreinigung zu vereinfachen, Geräusche zu reduzieren, die Belüftung und den Luftstrom zu verbessern und Kabel sowie Rohre zu verbergen. Die Verkleidung bietet zudem die Möglichkeit das ästhetische Erscheinungsbild zu verbessern.

Welche Befestigungslösungen möglich sind und welche Anforderungen erfüllt werden müssen finden Sie hier.



Image alt text (optional)

Befestigung von Rohrleitungen

Rohrleitungen erfordern dauerhafte Tragsysteme und Befestigungslösungen. Je nach Lage im Tunnelquerschnitt ob hinter der Wandverkleidung, unter der Fahrbahn oder oberhalb der Zwischendecke existieren unterschiedliche Anforderungen und Systemlösungen. Verschaffen Sie sich einen Überblick über diese Anforderungen sowie der optimalen Systemlösungen.



Image alt text (optional)

Befestigung von Belüftungssystemen

Wenn das Lüftungs- und Rauchabzugskonzept eines Tunnels es erfordert, werden in der Regel Strahllüfter installiert.

Anforderungen an die Befestigungselemente der Strahllüfter sowie verfügbare Lösungen finden Sie hier.



Image alt text (optional)

Befestigung von Licht-, Leit-, Signal- und Telekommunikationstechnik

Die richtige Beleuchtung in Kombination mit sicherheitsrelevanten Signalanlagen trägt entscheidend zur Sicherheit im Tunnel bei. Hierbei sind die Anforderungen besonders hoch und die Planung ist Aufgabe von Spezialisten. Kein Straßentunnel gleicht dem anderen.

Welche Anforderungen an die Befestigung gestellt werden und welche Befestigungssysteme geeignet sind erfahren Sie hier.



Image alt text (optional)

Befestigungen im Schacht

Die Erstellung des Tunnelschachts erfordert umfangreiche Befestigungslösungen wie zum Beispiel die Anbindung von Horizontalaussteifungen zur Schachtwand sowie Treppen-, Rohr- und TBM-Startring-Befestigungen.

Welche Anforderungen erfüllt werden müssen und welche Befestigungslösungen geignet sind erfahren Sie hier.



Image alt text (optional)

Befestigung von Bewehrungsmatten für Spritzbeton

Die Auskleidung eines Tunnels sowie des Schachts kann durch Spritzbeton erfolgen. Um Risse zu vermeiden oder zu minimieren, wird die Spritzbetonschicht normalerweise durch Bewehrungsmatten verstärkt. Die Lagesicherung der Bewehrung erfolgt durch spezielle Befestigungslösungen.

Welche Anforderungen erfüllt werden müssen und welche Verbindungslösungen möglich sind erfahren Sie hier.



Image alt text (optional)

Temporäre Kabel und Rohrbefestigungen

Hoch- und Niederspannungskabel, Wasser- und Druckluftleitungen, die für die Tunnelarbeiten dienen, werden vorübergehend an den Wänden befestigt. Insbesondere in langen Tunneln und Tunneln, welche im TBM-Vortrieb erstellt werden, ist die vorübergehende Installation in der Regel sehr umfangreich. Welche Lösungen möglich sind und was dabei zu beachten ist finden Sie hier.



Image alt text (optional)

Temporäre Befestigungen von Belüftung, Beleuchtung und Vermessungseinrichtung

Während der Bau- und Sanierungsarbeiten im Tunnel muss eine ausreichende Belüftung und Beleuchtung gewährleistet sein. Die Belüftung kann auch zur Kühlung der Tunnelumgebung verwendet werden. Die Lüftungskanäle (Kunststoffrohre) werden normalerweise an einem Draht an der Tunneldecke befestigt.  Die optimalen Befestigungslösungen für temporäre Belüftung und Beleuchtung sowie für Vermessungseinrichtungen finden Sie hier.



Schulungen

Schulungen für ausführende Gewerke

Das professionellste Angebot auf dem Markt für Monteure, das den neuesten Richtlinien entspricht, gewährleistet Zuverlässigkeit und Sicherheit und steigert die Produktivität auf der Baustelle mit qualifizierten und kompetenten Mitarbeitern:

  • Befestigungstechnik
  • Nachträgliche Bewehrungsanschlüsse
  • Detektion
  • Messtechnik
  • Sicherheit, Gesundheit, Umweltschutz

Zur Schulungsübersicht

Schulungen für Planer

Hilti ist Ihr Partner vom Entwurf bis zur Fertigstellung mit Lösungen für anspruchsvolle Planungsaufgaben, wobei modernste Bemessungsansätze einschließlich relevanter Vorschriften und Zulassungen angewandt werden. Unser modulares Planer-Training kann auf Ihre tatsächlichen Bedürfnisse zugeschnitten werden:

  • Grundlagen oder Bemessungstheorie für Befestigungslösungen
  • Software-Anwendung, spezielle Themen sowie praktische Übungen

Zur Schulung

Services

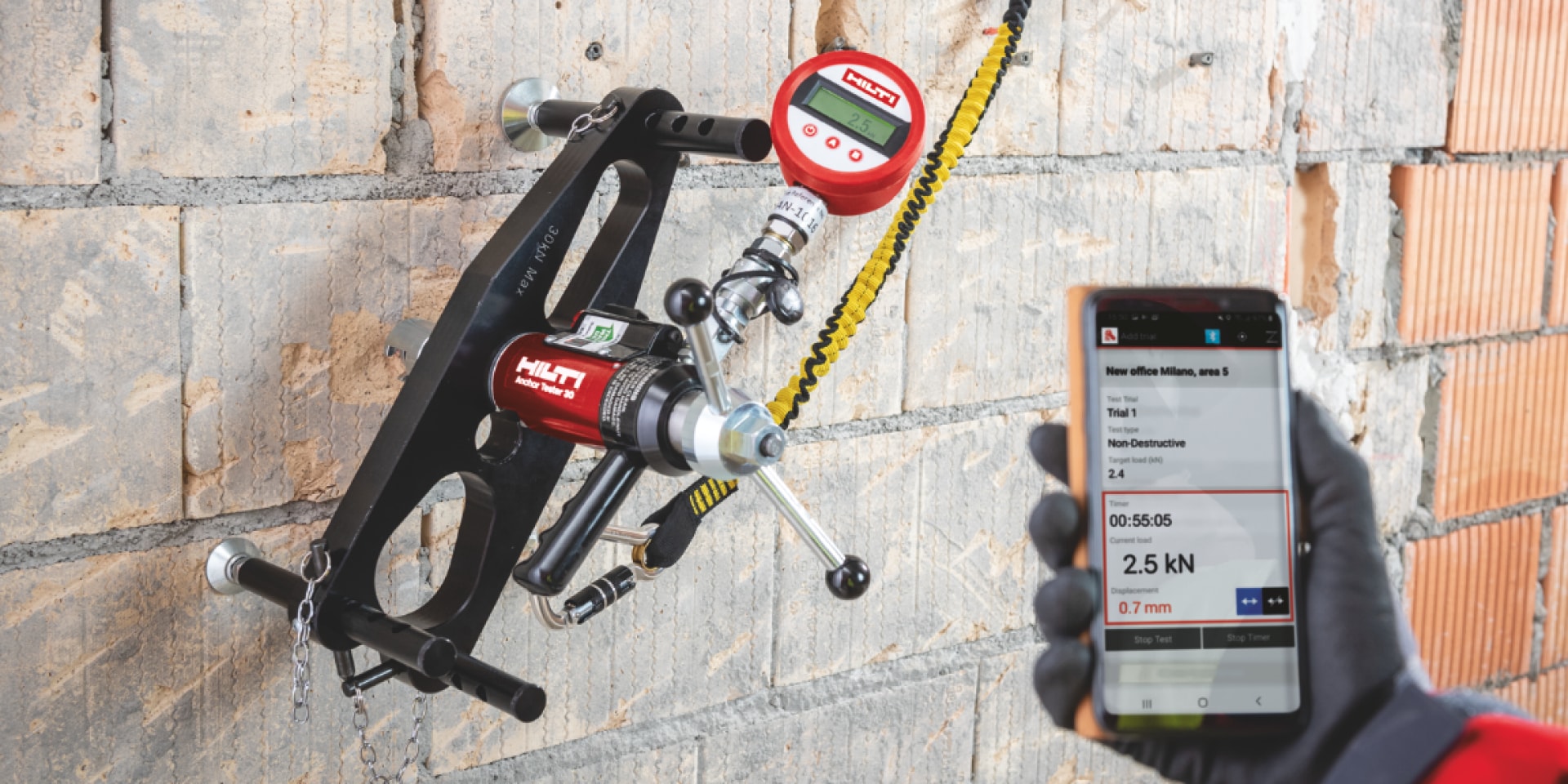

DÜBEL AUSZUGSVERSUCHE

Hilti bietet Vor-Ort-Zugversuche mit dokumentierten zuverlässigen Daten und gründlicher Dokumentation als Referenz für Sie selbst oder Dritte für: Die Bestimmung der ansetzbaren Zugtragfähigkeit und der Eignung eines Dübels in unbekanntem Grundmaterial und die Validierung der Qualität der ausgeführten Befestigungen.

Mehr erfahren

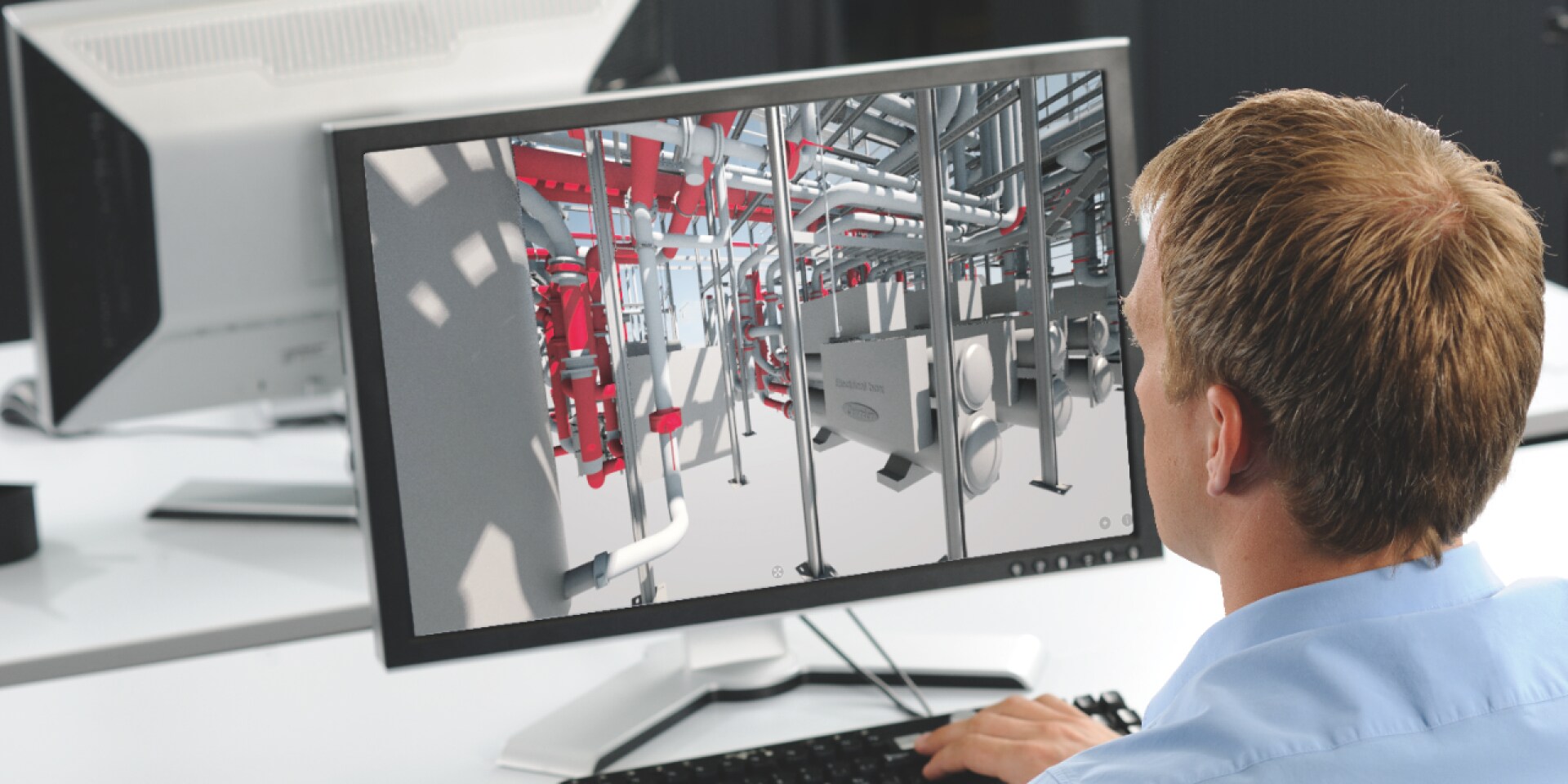

Hilti BIM Services

BIM / PROJEKTSERVICE

Planen Sie besser mit Hilti Softwarelösungen: Bausoftware, Apps, BIM-Objekte – in der Planung, auf der Baustelle, beim Gebäudemanagement. Interdisziplinär Bauen mit Hilti, Ihr professioneller Partner für BIM-Lösungen.

Mehr erfahren
Hilti LV- und Angebotsbearbeitung

LV- UND ANGEBOTSBEARBEITUNG

Für eine wirtschaftliche und verlässliche Projektkalkulation. Unser Service liefert in der Ausschreibungsphase einen individuellen und wirtschaftlichen Baustein in der Angebotskalkulation.

Mehr erfahren
Hilti Kalkulations- und Ausarbeitungsservice

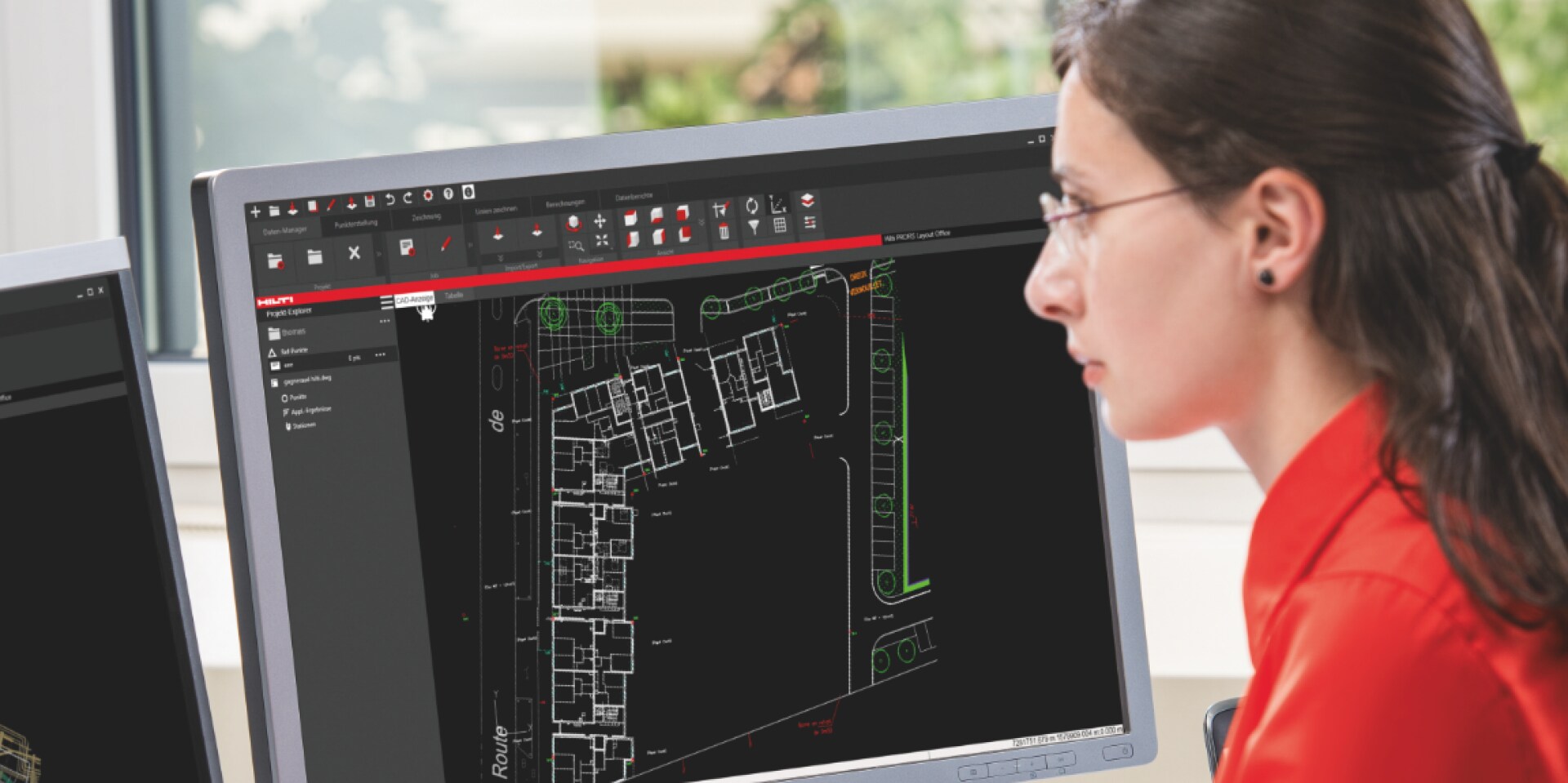

Technische Ausarbeitung / CAD Zeichenservice

Der Hilti Service „Technische Ausarbeitung“ und „CAD Zeichenservice“ unterstützt Sie bei der Planung und Anwendung von Hilti Systemlösungen.

Jetzt anfragen
Hilti technische Beratung

Technische Beratung

Herausforderungen bei der Planung im Bestandsbau oder Neubau? Unsere technischen Berater sind für Sie da und helfen Ihnen bei der Lösungsfindung für Ihr Projekt, am Telefon und auch vor Ort.

Mehr erfahren
Hilti Logistik Services

LOGISTIK SERVICE

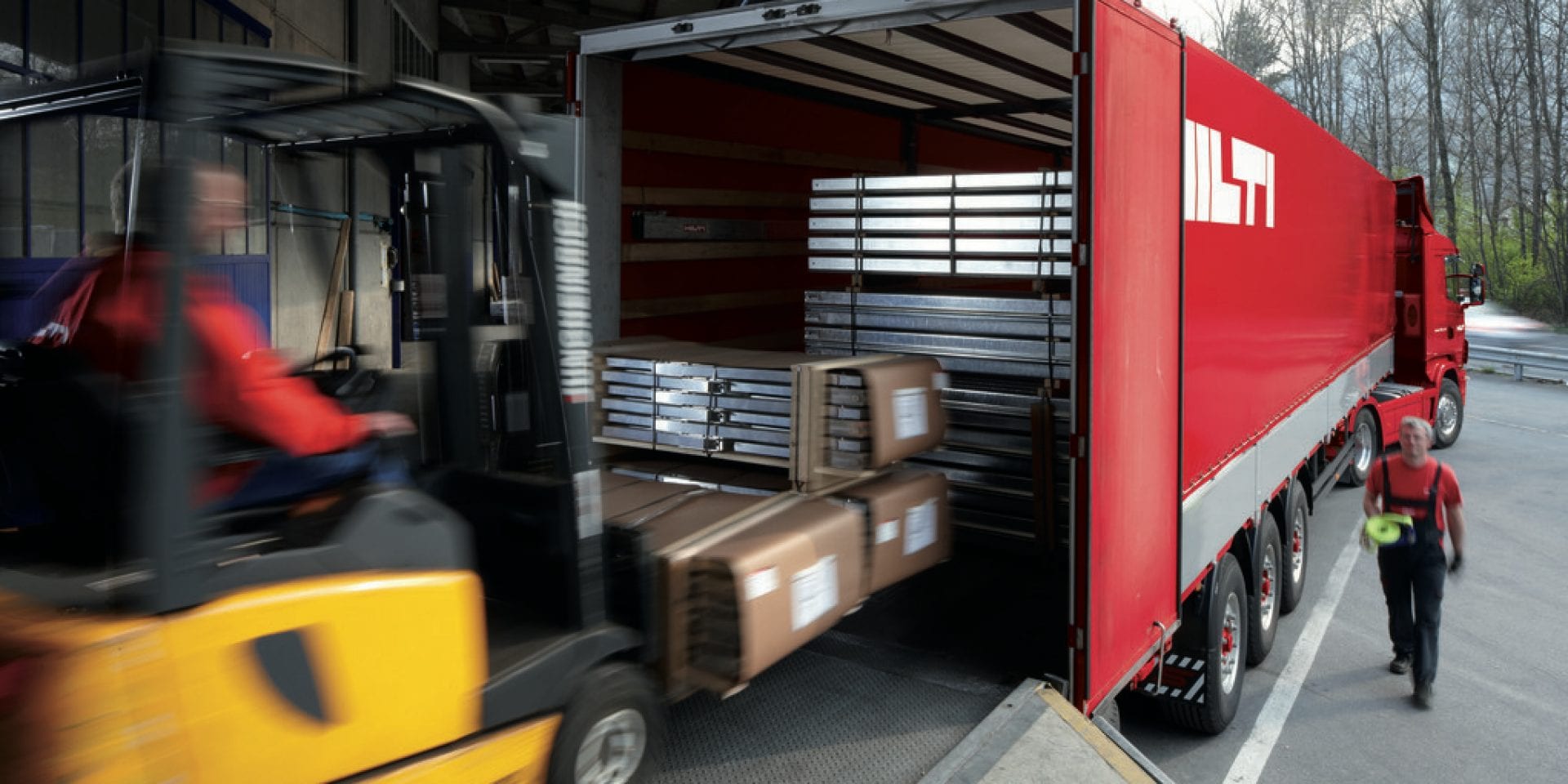

Besondere Herausforderungen von Tunnelbaustellen sind die geringen Lagermöglichkeiten und die enge, geplante Termintaktung. Die Hilti Vorfertigungsservices und der Baustellenservice sorgen für Standardisierung, Zeitersparnis und eine zuverlässige Lieferung.

Mehr erfahren
AskHilti

Ask Hilti Community

Eine Plattform, auf der Sie Fragen an unsere Ingenieure stellen, sich Webinare ansehen und sich durch Fachartikel und Whitepaper weiterbilden können.

Jetzt informieren
Hilti Vorfertigungsservices

Vorfertigung Befestigungs-systeme

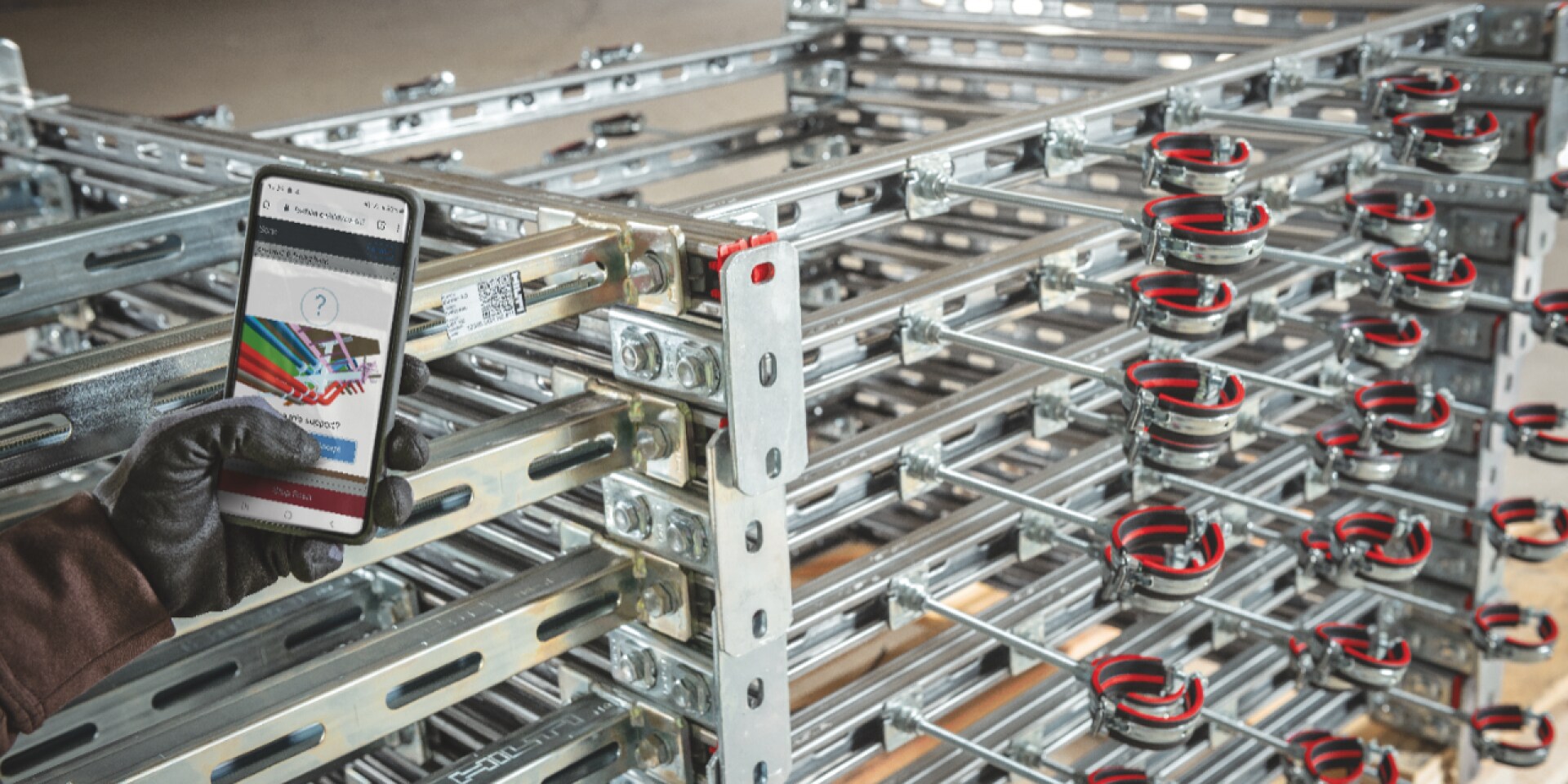

Aktuell ist die Montage von Befestigungssystemen sehr kompliziert, zeitaufwendig und es fehlen häufig Komponenten auf der Baustelle. Die Anwendungen zeichnen sich in der Regel durch eine hohe Standardisierung aus. Ob Schienenschnitt, Vorkonfektionierung oder Vormontage – durch diese Services bieten wir Ihnen konkrete Zeitersparnismöglichkeit durch schnellere Montage und Standardisierung auf der Baustelle.

Mehr erfahren

Software

Profis Engineering

Software für die Bemessung von nachträglich eingebrachten Verankerungen

Mehr Erfahren

Profis Anchor Channels

Software für die Bemessung eingegossener Ankerschienen

Mehr Erfahren

Referenzen

Please enter alternative text here (optional)
1 / 2

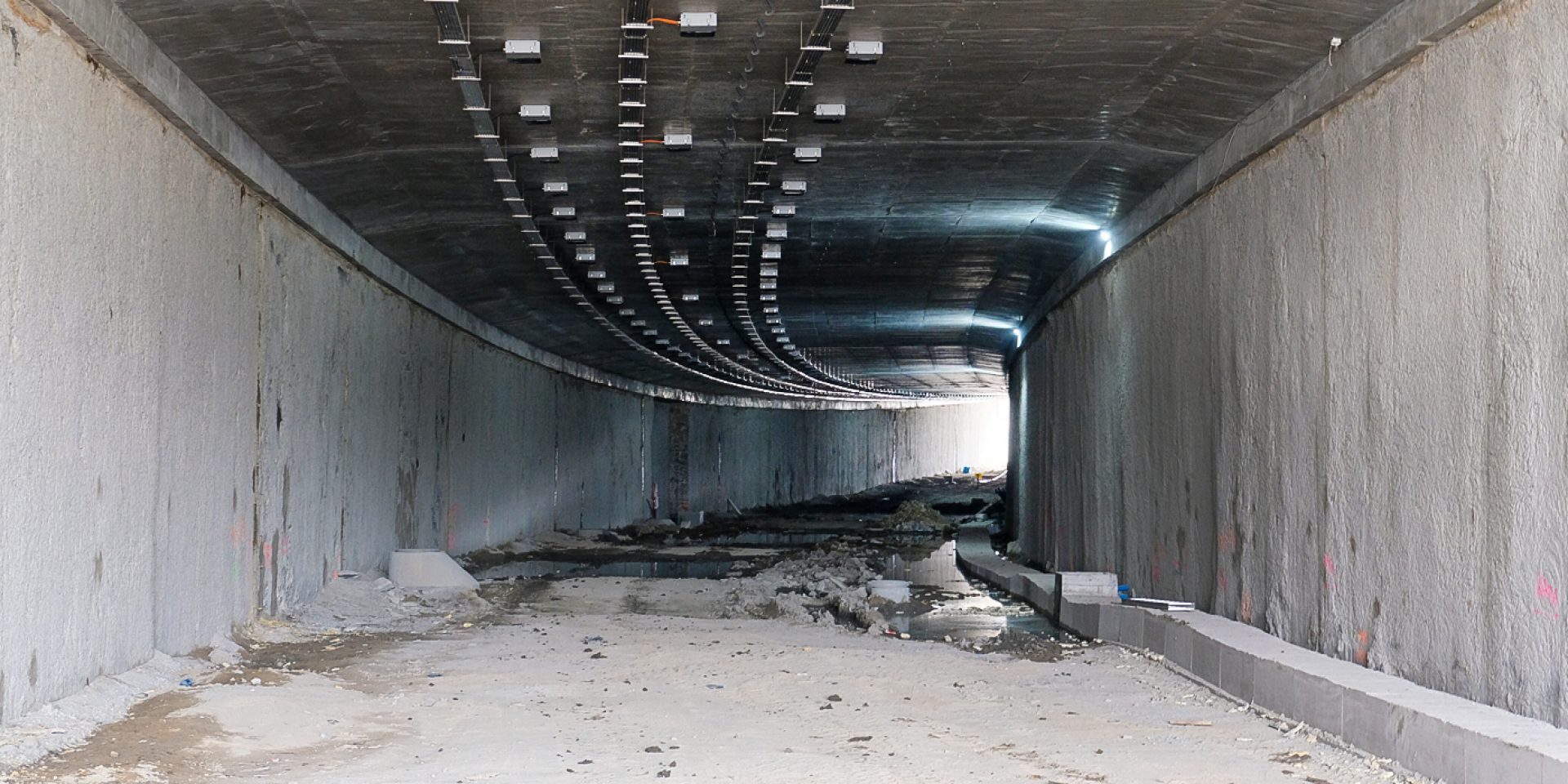

Zakopianka Tunnel

Naprawa – Skomielna Biała Tunnel HY200-Rv3 für Beton-Beton-Verbindungen und X-C für temporäre Befestigungen - 2,2 Kilometer Länge

Please enter alternative text here (optional)
2 / 2
Cracow Northern Bypass 3

Trasa Lagiewnick – Krakau Nordumgehung Bolzenanker HST3-R für Beleuchtung, HUS3-HR - für elektrische Halterungen und Direktbefestigung DX (X-CR 24 P8) für Kabelaufhängungen – 2,1 Kilometer Länge

Tunnel-Hauptprojekte

  • Österreich-Brenner Tunnel
  • Österreich-Brixlegg Tunnel
  • Deutschland-Weser Tunnel
  • Deutschland-Alte Burg Tunnel
  • Niederlande-Betuwe Tunnel
  • Niederlande-Sophia Tunnel
  • Niederlande-Shipol Tunnel
  • Polen-Katowice Tunnel
  • Schweiz-Monte Ceneri Tunnel
  • Schweiz-Kerenzerberg Tunnel
