Eisenbahntunnel

Loading

BIM Planung im Tunnelbau

Please enter Alternative Text here (optional)

Hilti als Integraler Planungspartner

Wir unterstützen Sie als professioneller und verlässlicher Partner im Bereich von Bauprodukten, Systemlösungen, Software und Services bei der BIM-basierten Planungsmethode. Die frühe Planungseinbindung erfordert Kompetenzen auf Seiten der Hersteller mehr denn je, um wirtschaftliche und durchdachte Lösungen zu generieren. Erfahren Sie mehr darüber wie sich unser Angebot neben sicherheitstechnischen bis hin zu wirtschaftlichen Aspekten positiv auf den gesamt Lebenszyklus des Bauwerks auswirkt.

Mehr erfahren

Anwendungslösungen

Anschluss von Betonquerschnitten

Bei Tunneln mit TBM-Vortrieb werden kreisförmige Querschnitte erstellt. Ergänzende Bauteile wie Querschläge oder Zwischendecken müssen daher nachträglich angeschlossen werden. Hierzu kommen nachträgliche Bewehrungsanschlüsse entweder als Übergreifungsstoß oder biegesteifer Anschluss zur Anwendung. Welche Lösungen möglich sind und was dabei zu beachten ist finden Sie hier.

Image alt text (optional)

Befestigung von Fahrleitungen

Ausleger für Oberleitungen werden an der Tunnelinnenschale befestigt. Teilweise müssen diese besonders isoliert werden, um Korrosion durch Streustrom zu vermeiden. Der Befestigungsuntergrund kann eine Kombination aus Beton, Ziegel- oder Naturstein sein. Aufgrund der Krümmung der Tunnelinnenschale ist meist eine Abstandsmontage zu realisieren. Weitere Anforderungen und Lösungsmöglichkeiten finden Sie hier.



Image alt text (optional)

Befestigung von Handläufen

Im Havariefall sollen Handläufe die schnelle und sichere Evakuierung der Passagiere unterstützen. Welche Anforderungen erfüllt werden müssen und welche Verbindungslösungen möglich sind erfahren Sie hier.

Image alt text (optional)

Befestigung von Rohrleitungen

Rohrleitungen erfordern dauerhafte Tragsysteme und Befestigungslösungen. Je nach Lage im Tunnelquerschnitt ob hinter der Wandverkleidung, unter der Fahrbahn oder oberhalb der Zwischendecke, existieren unterschiedliche Anforderungen und Systemlösungen. Verschaffen Sie sich nachfolgend einen Überblick über diese Anforderungen sowie der optimalen Systemlösungen.



Image alt text (optional)

Befestigungen von Licht-, Leit-, Signal- und Telekommunikationstechnik

Die Leit-, Signal- und Telekommunikationstechnik trägt entscheidend zur Sicherheit im Tunnel bei und unterliegt besonders hohen Anforderungen. Die Planung ist Aufgabe von Spezialisten. Kein Bahntunnel gleicht dem anderen.

Welche Anforderungen an die Befestigung dieser spezifischen technischen Ausrüstungen gestellt werden und welche Dübelsysteme möglich sind erfahren Sie hier.



Image alt text (optional)

Befestigungen im Schacht

Start- und Zielschächte von TBM erfordern umfangreiche Befestigungslösungen wie zum Beispiel die Anbindung von Horizontalaussteifungen zur Schachtwand sowie Treppen-, Rohr- und TBM-Startring-Befestigungen.

Welche Anforderungen erfüllt werden müssen und welche Verbindungslösungen möglich sind erfahren Sie hier.



Image alt text (optional)

Befestigung von Bewehrungsmatten für Spritzbeton

Spitzbeton wird im Tunnelbau vielseitig angewendet. Die erforderlichen Bewehrungsmatten müssen in Ihrer Lage gesichert werden.

Welche Anforderungen erfüllt werden müssen und welche Verbindungslösungen möglich sind erfahren Sie hier.



Image alt text (optional)

Temporäre Kabel und Rohrbefestigungen

Hoch- und Niederspannungskabel, Wasser- und Druckluftleitungen, die für die Tunnelarbeiten dienen, werden vorübergehend an den Wänden befestigt.

Mögliche Lösungsbeispiele finden Sie hier.



Image alt text (optional)

Temporäre Befestigungen von Belüftung, Beleuchtung und Vermessungseinrichtung

Während der Bau- und Sanierungsarbeiten im Tunnel muss eine ausreichende Belüftung und Beleuchtung gewährleistet sein. Die Belüftung kann auch zur Kühlung der Tunnelumgebung verwendet werden. Die Lüftungskanäle (Kunststoffrohre) werden normalerweise an einem Draht an der Tunneldecke befestigt. Die optimalen Befestigungslösungen für temporäre Belüftung und Beleuchtung sowie für Vermessungseinrichtungen finden Sie hier.



Image alt text (optional)

Schulungen

Schulungen für ausführende Gewerke

Das professionellste Angebot auf dem Markt für Monteure, das den neuesten Richtlinien entspricht, gewährleistet Zuverlässigkeit und Sicherheit und steigert die Produktivität auf der Baustelle mit qualifizierten und kompetenten Mitarbeitern:

  • Befestigungstechnik
  • Nachträgliche Bewehrungsanschlüsse
  • Detektion
  • Messtechnik
  • Sicherheit, Gesundheit, Umweltschutz

Zur Schulungsübersicht

Schulungen für Planer

Hilti ist Ihr Partner vom Entwurf bis zur Fertigstellung mit Lösungen für anspruchsvolle  Planungsaufgaben, wobei modernste Bemessungsansätze einschließlich relevanter Vorschriften und Zulassungen angewandt werden. Unser modulares Planer-Training kann auf Ihre tatsächlichen Bedürfnisse zugeschnitten werden:

  • Grundlagen oder Bemessungstheorie für Befestigungslösungen
  • Software-Anwendung, spezielle Themensowie praktische Übungen

Zur Schulung

Services

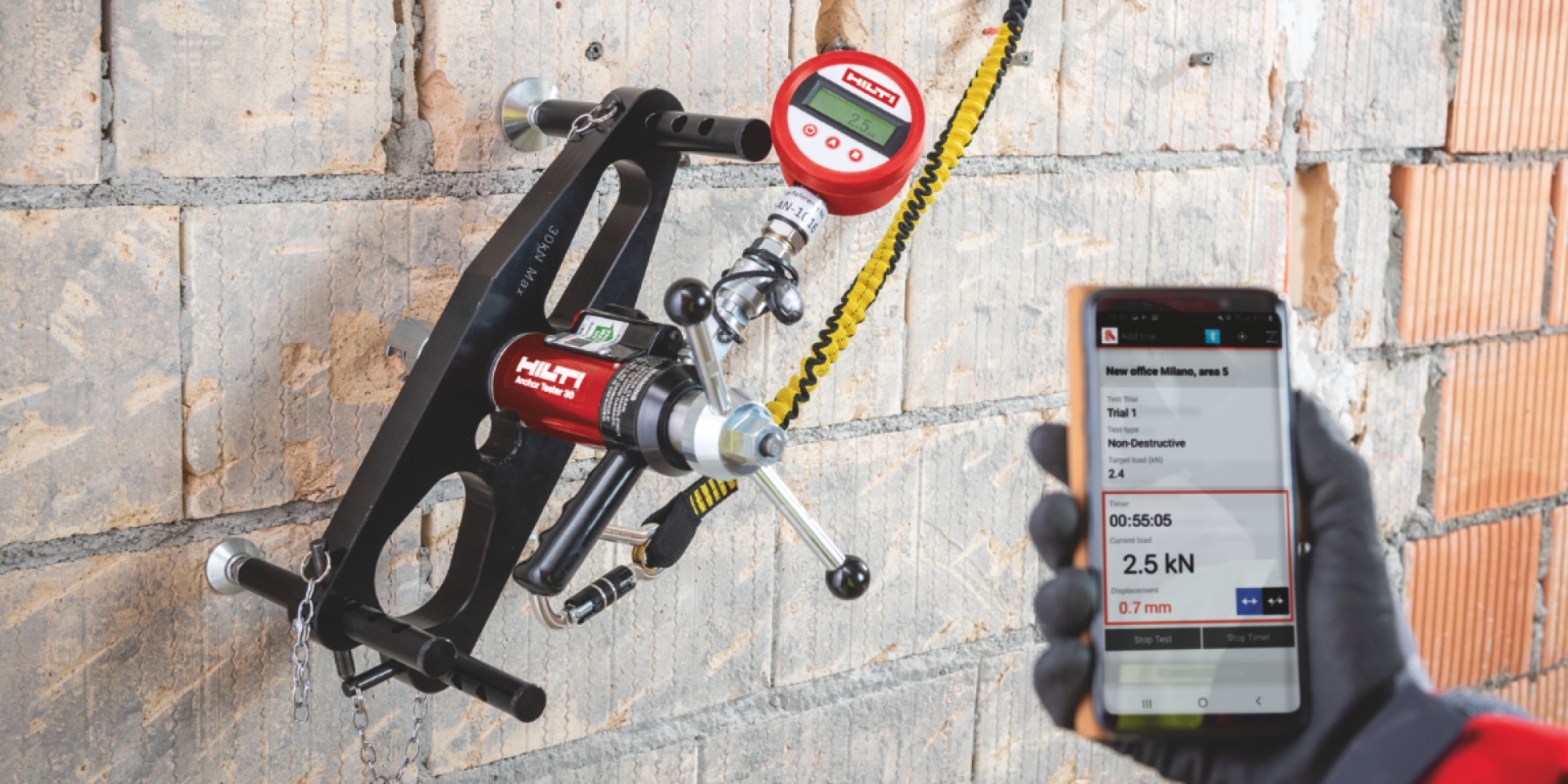

DÜBEL AUSZUGSVERSUCHE

Hilti bietet Vor-Ort-Zugversuche mit dokumentierten zuverlässigen Daten und gründlicher Dokumentation als Referenz für Sie selbst oder Dritte für die Bestimmung der ansetzbaren Zugtragfähigkeit und der Eignung eines Dübels in unbekanntem Grundmaterial und die Validierung der Qualität der ausgeführten Befestigungen.

Mehr erfahren

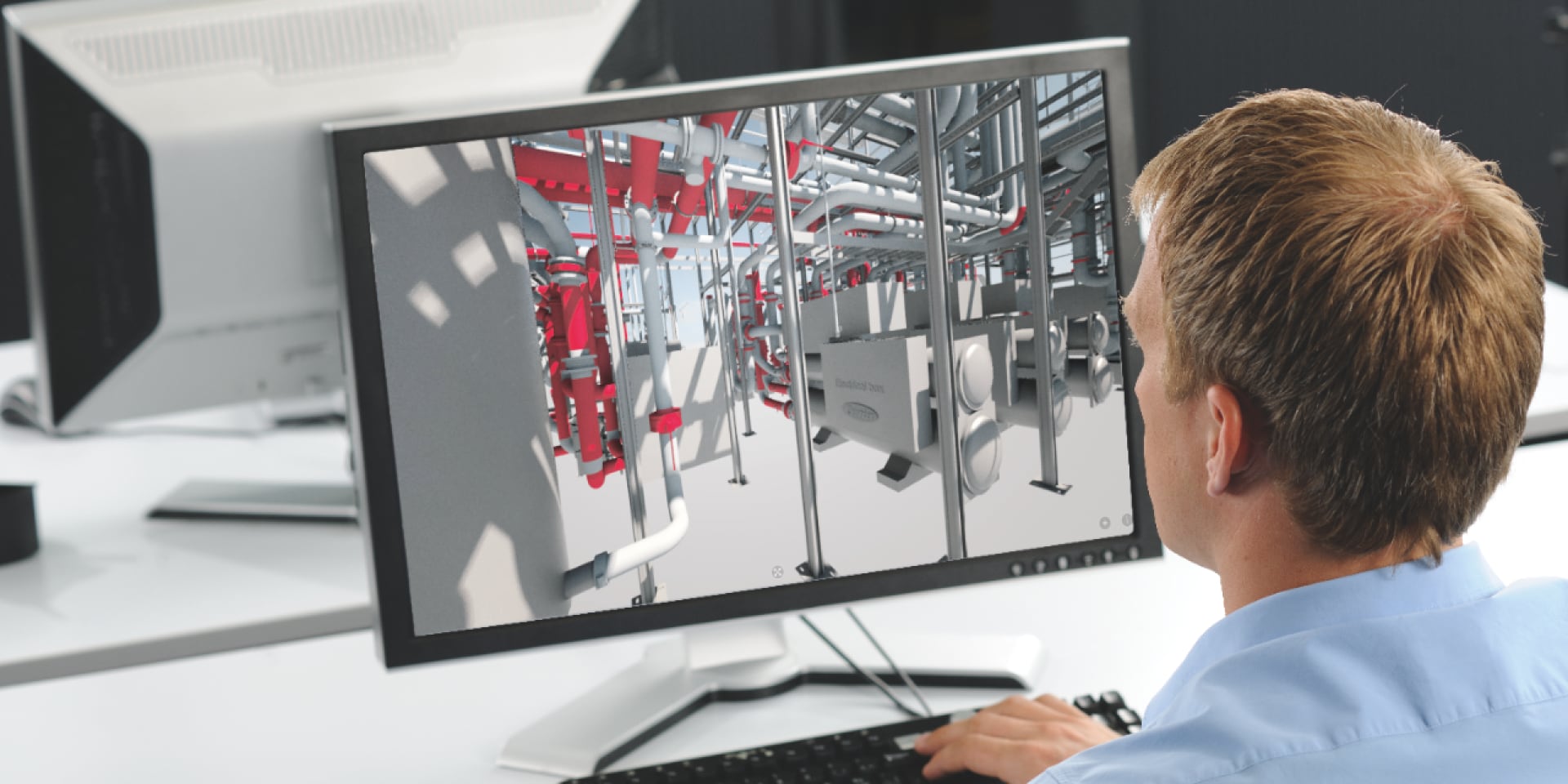

BIM / PROJEKTSERVICE

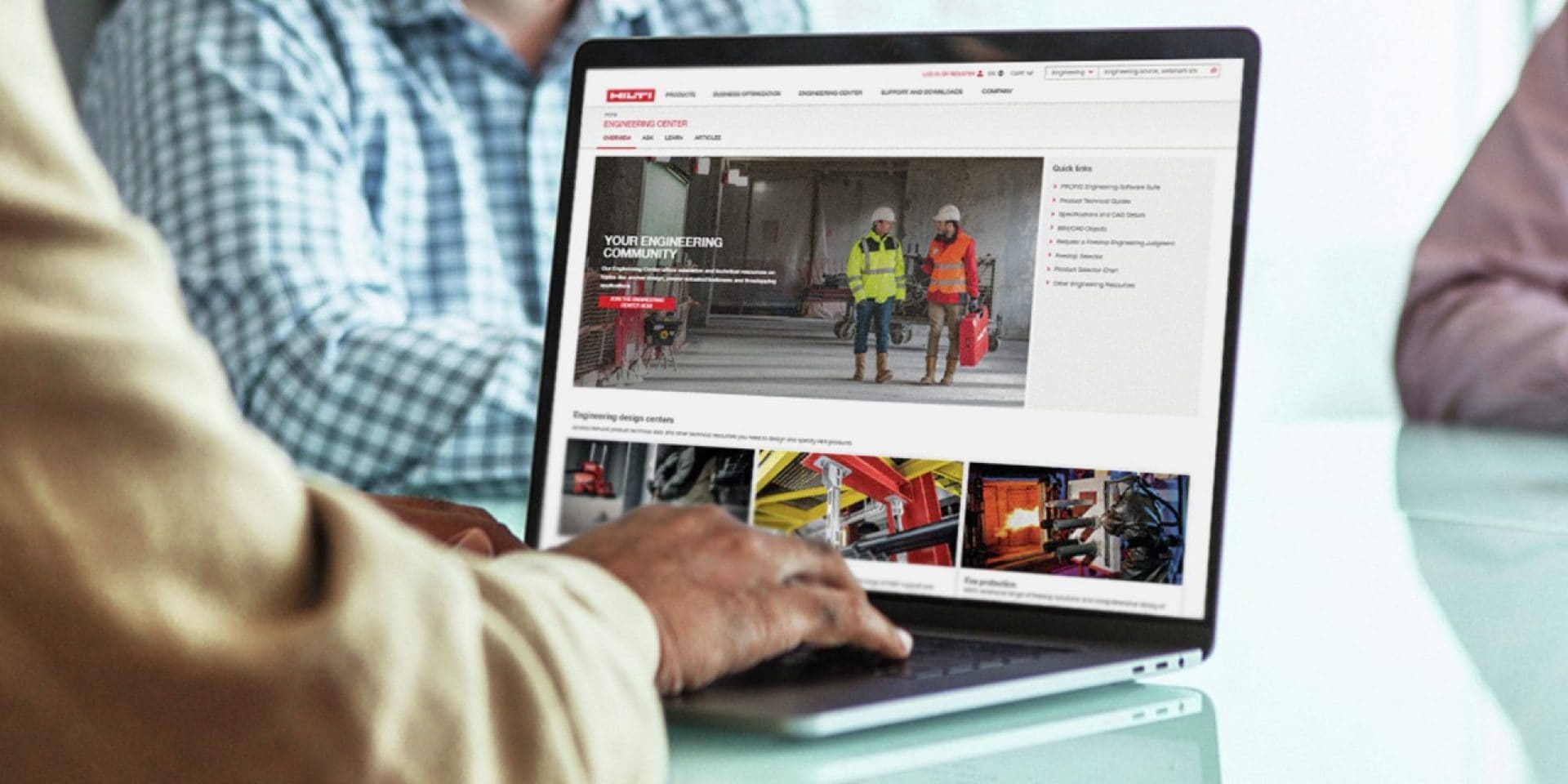

Planen Sie besser mit Hilti Softwarelösungen: Bausoftware, Apps, Bim-Objekte – in der Planung, auf der Baustelle, beim Gebäudemanagement. Interdisziplinär Bauen mit Hilti, Ihr professioneller Partner für BIM-Lösungen.

Mehr erfahren

LV- UND ANGEBOTSBEARBEITUNG

Für eine wirtschaftliche und verlässliche Projektkalkulation. Unser Service liefert in der Ausschreibungsphase einen individuellen und wirtschaftlichen Baustein in der Angebotskalkulation.

Mehr erfahren

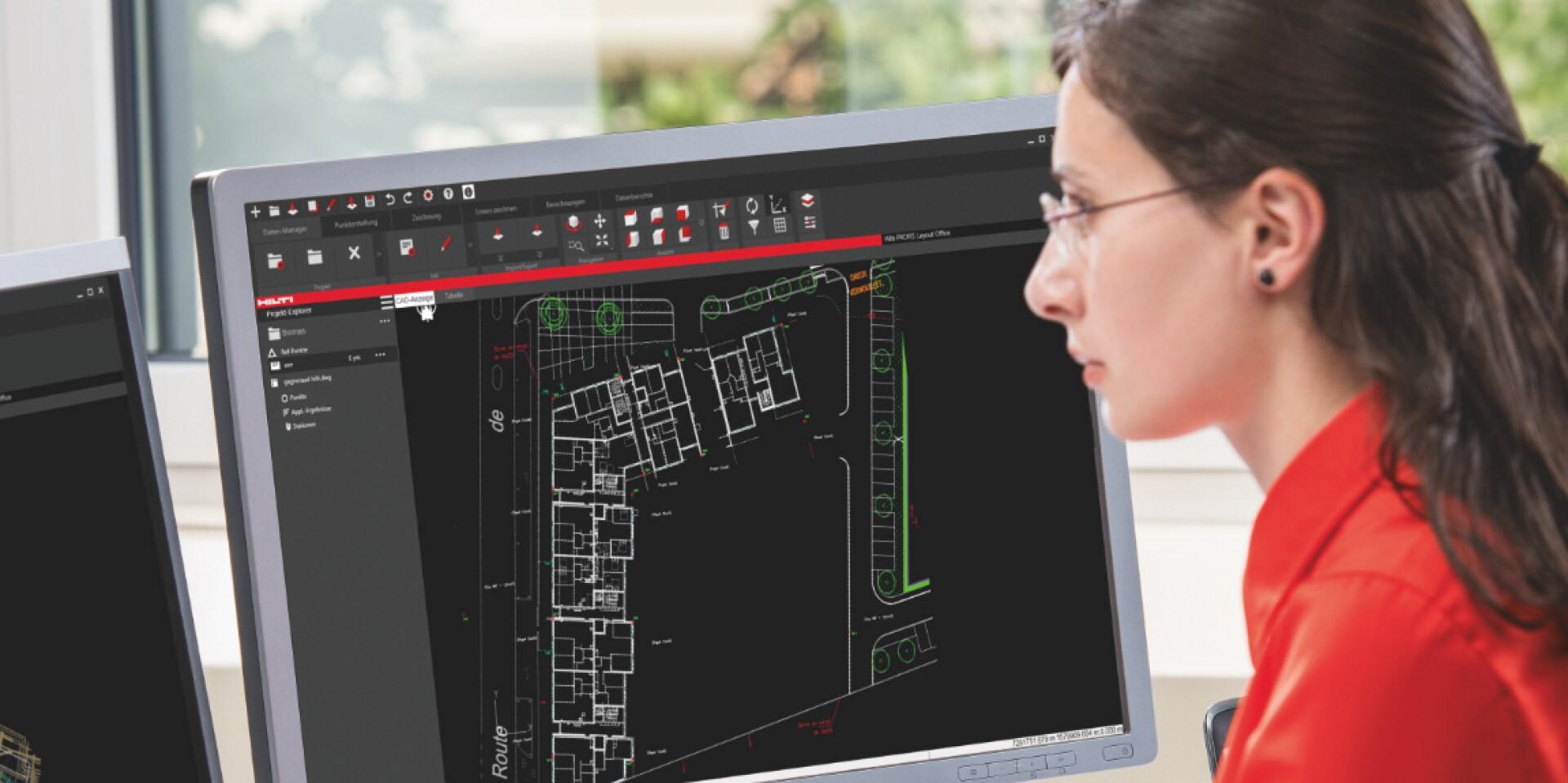

Hilti technische Ausarbeitung / CAD Zeichenservice

Technische Ausarbeitung / CAD Zeichenservice

Der Hilti Service „Technische Ausarbeitung“ und „CAD Zeichenservice“ unterstützt Sie bei der Planung und Anwendung von Hilti Systemlösungen.

Jetzt anfragen

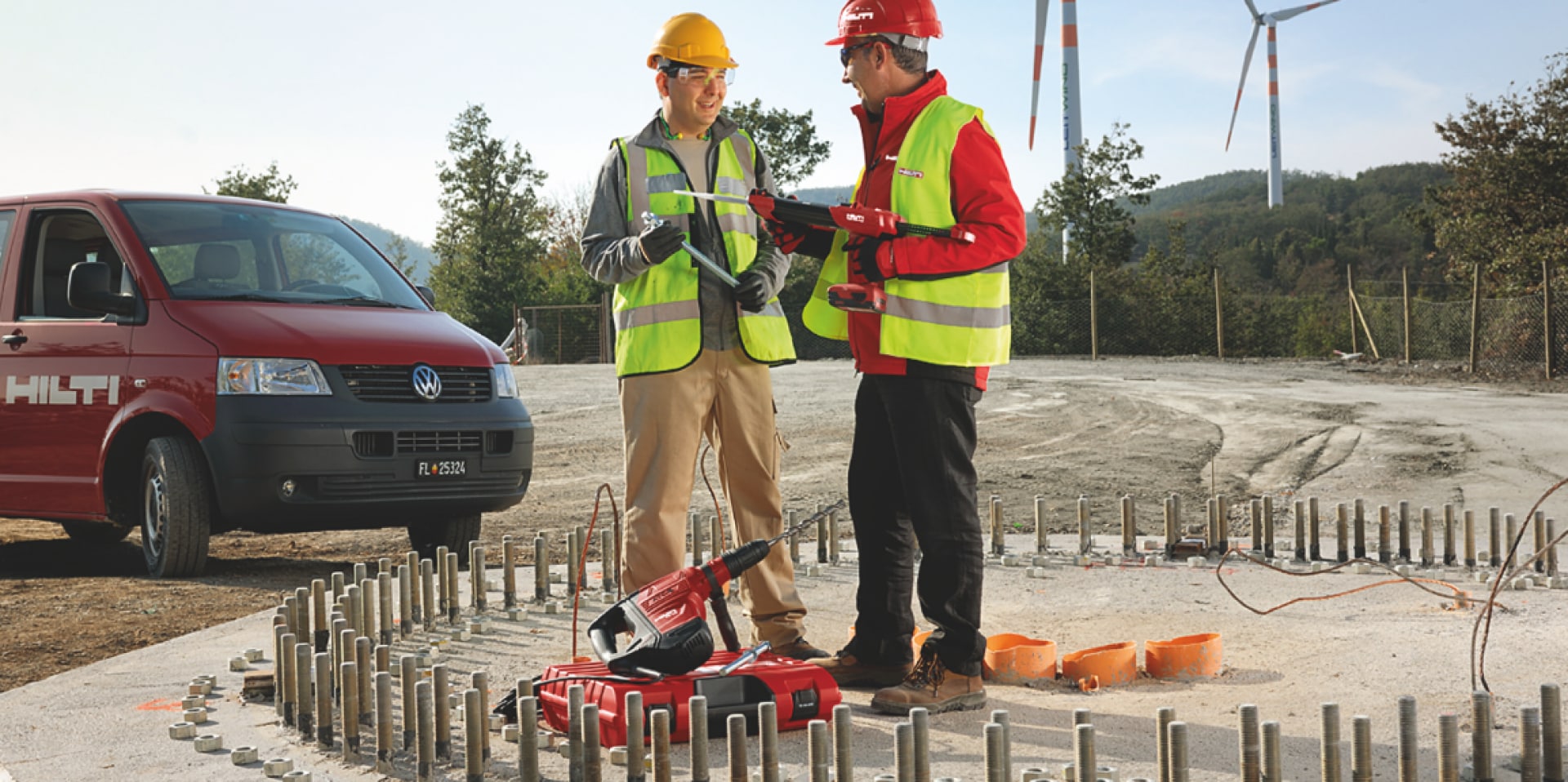

Hilti technische Beratung

Technische Beratung

Herausforderungen bei der Planung im Bestandsbau oder Neubau? Unsere technischen Berater sind für Sie da und helfen Ihnen bei der Lösungsfindung für Ihr Projekt, am Telefon und auch vor Ort.

Mehr erfahren
Hilti Logistik Services

LOGISTIK SERVICE

Besondere Herausforderungen von Tunnelbaustellen sind die geringen Lagermöglichkeiten und die enge, geplante Termintaktung. Die Hilti Vorfertigungsservices und der Baustellenservice sorgen für Standardisierung, Zeitersparnis und eine zuverlässige Lieferung.

Mehr erfahren

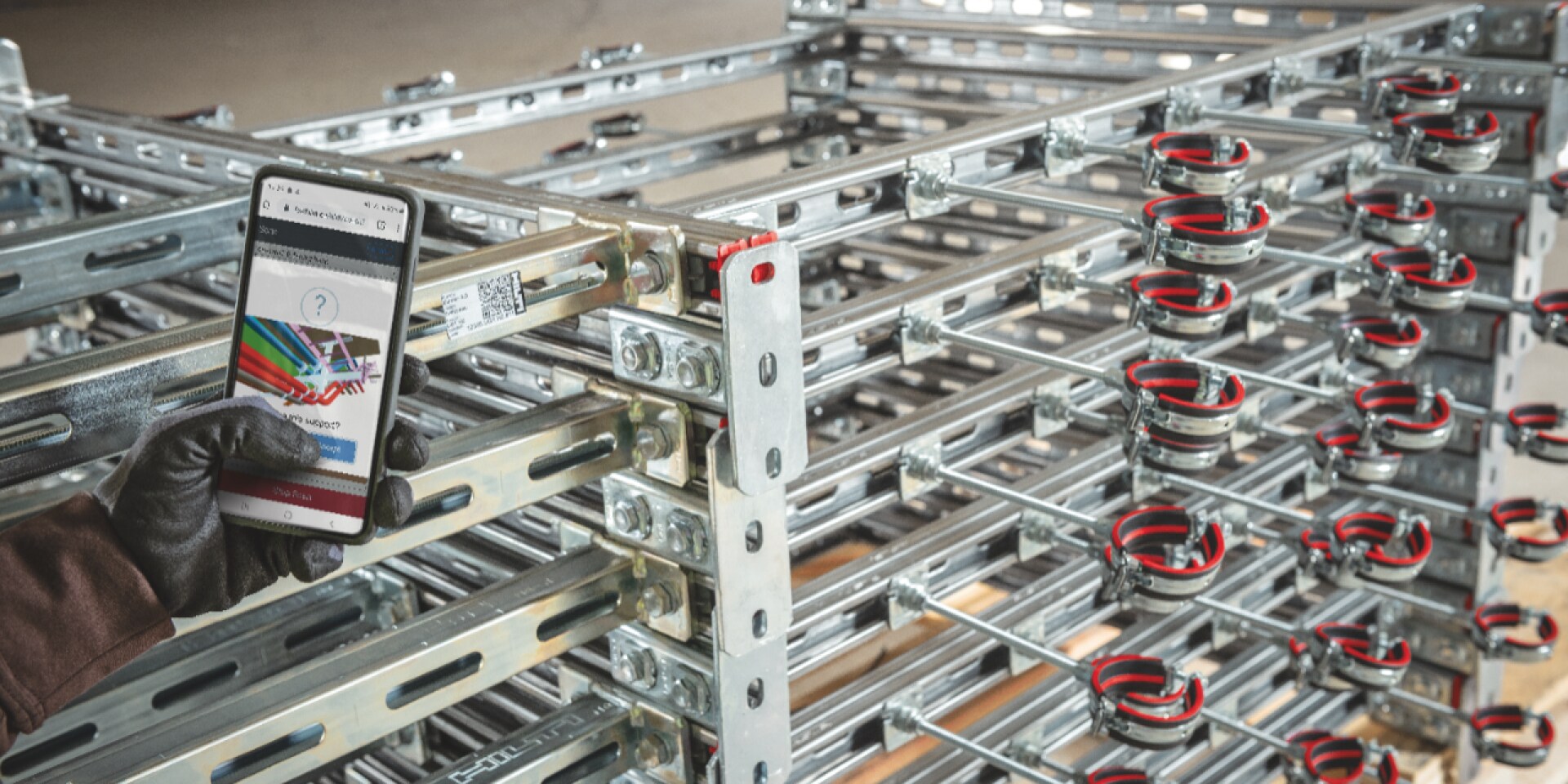

Hilti Vorfertigungsservices

Vorfertigung Befestigungs-systeme

Aktuell ist die Montage von Befestigungssystemen sehr kompliziert, zeitaufwendig und es fehlen häufig Komponenten auf der Baustelle. Die Anwendungen zeichnen sich in der Regel durch eine hohe Standardisierung aus. Ob Schienenschnitt, Vorkonfektionierung oder Vormontage – durch diese Services bieten wir Ihnen konkrete Zeitersparnismöglichkeit durch schnellere Montage und Standardisierung auf der Baustelle.

Mehr erfahren

Software

Profis Engineering

Software für die Bemessung von nachträglich eingebrachten Verankerungen

Mehr erfahren

Profis Rebar

Software für die Bemessung von nachträglichen Bewehrungsanschlüssen

Mehr erfahren

Profis Installation

Bemessungssoftware für modulare Installationssysteme

Mehr erfahren

Profis Anchor Channels

Software für die Bemessung eingegossener Ankerschienen

Mehr erfahren

Referenzen

Please enter alternative text here (optional)
1 / 2
Zakopianka Tunnel

Naprawa – Skomielna Biała Tunnel HY200-Rv3 für Beton-Beton-Verbindungen und X-C für temporäre Befestigungen - 2,2 Kilometer Länge

Please enter alternative text here (optional)
2 / 2
Cracow Northern Bypass 3

Trasa Lagiewnick – Krakau Nordumgehung Bolzenanker HST3-R für Beleuchtung, HUS3-HR - für elektrische Halterungen und Direktbefestigung DX (X-CR 24 P8) für Kabelaufhängungen – 2,1 Kilometer Länge

Tunnel-Hauptprojekte

  • Österreich-Brenner Tunnel
  • Österreich-Brixlegg Tunnel
  • Deutschland-Weser Tunnel
  • Deutschland-Alte Burg Tunnel
  • Niederlande-Betuwe Tunnel
  • Niederlande-Sophia Tunnel
  • Niederlande-Shipol Tunnel
  • Polen-Katowice Tunnel
  • Schweiz-Monte Ceneri Tunnel
  • Schweiz-Kerenzerberg Tunnel
